A&D 金属検出機 AD-4976シリーズ (HACCP管理用食品生産ライン異物検査機)
クリックすると縮小します
画像をクリックすると拡大します
金属検出機AD-4976シリーズはマルチ周波数対応。高感度で安定した検出を実現。
教育機関などは、国からDXの予算がついている為、補助金を使ってデジタル化
脱酸素剤（欠品、金属異物検査）対応、センサーヘッド単体販売可能モデルです。
HACCP管理用食品検査に。
・マルチ周波数対応
・ドライ品、ウェット品、アルミ蒸着包装品、脱酸素剤入り包装品（オプション）に対応
・インバータノイズへの耐性改善
・耐振動性の改善
・外乱ノイズの可視化機能
・ウォームアップフリー
・センサーヘッド単体販売可能
設置調整費、送料、現地校正などの見積りは別途ご相談になります。
注文FAX
問い合わせる
見積を依頼

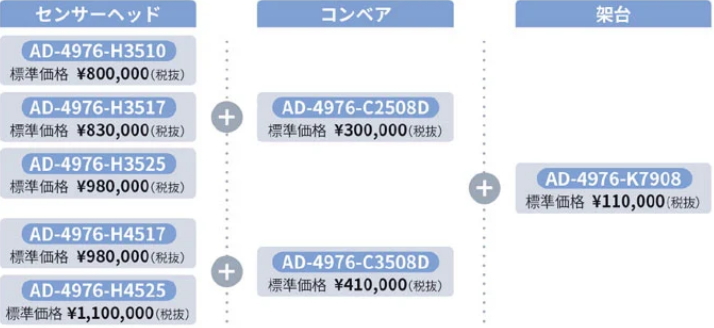

| 製品名 | 価格 |
|---|---|
商品コード H-AD4976-3510
A&D 金属検出機 AD-4976-3510(HACCP管理用食品生産ライン金属異物検査機)
※標準税別 1210000円（仕様により異なるので要相談）
|
|
|
商品コード H-AD4976-3517
A&D 金属検出機 AD-4976-3517(HACCP管理用食品生産ライン金属異物検査機)
※標準税別 1240000円（仕様により異なるので要相談）
|
弊社ではメーカー(Ａ＆Ｄ)と協力して全国へ対応しています。 現地校正可能。校正書類の発行可(有償)
営業担当が、商品の説明に伺うことも可能です（地域限定）
引合製品ですので、お見積り依頼をお願いします。
A&D 金属検出機 AD-4976シリーズ (HACCP管理用食品生産ライン異物検査機)の用途
金属検出機AD-4676シリーズは、食品工場で商品に万が一、金属異物が混入されていないかを検査することにより、健康被害を未然に防ぐためにご活用いただけます。
また、食品工場の他、医薬品、化学品、衣料品などの製造・加工工程における金属異物の検出にも多く採用
HACCP（ハサップ）とは
HACCP（ハサップ）は、食品等事業者自らが食中毒汚染や異物混入等の危害要因（ハザード）を把握した上で、原材料の入荷から製品の出荷に至る全工程の中で、それらの危害要因を除去または低減させるために特に重要な工程を管理し、製品の安全性を確保しようとする衛生管理の手法です。〔厚生労働省のホームページより抜粋〕
A&D 金属検出機 AD-4976シリーズ (HACCP管理用食品生産ライン異物検査機)の特長

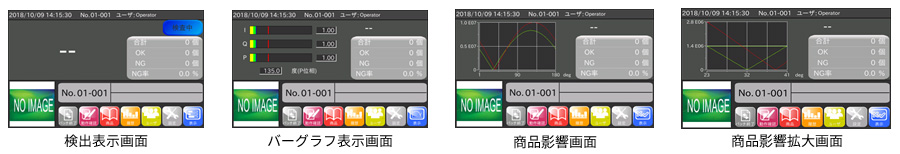

7インチ カラータッチパネル
表示部は7インチタッチパネルカラー液晶を採用しました。簡単操作で誰にでも安心してご使用いただけます。
多言語対応（日本語、英語、韓国語、ロシア語、中国語、スペイン語対応）です。
操作速度向上！（高速CPU搭載）視認性、操作性が格段にアップしています。 音声ガイダンスによるサポート機能付です。
メンテナンスが簡単
清掃性･メンテナンス性が大幅向上
USBメモリから画像の取り込み
USBメモリから、画像の取り込みが可能

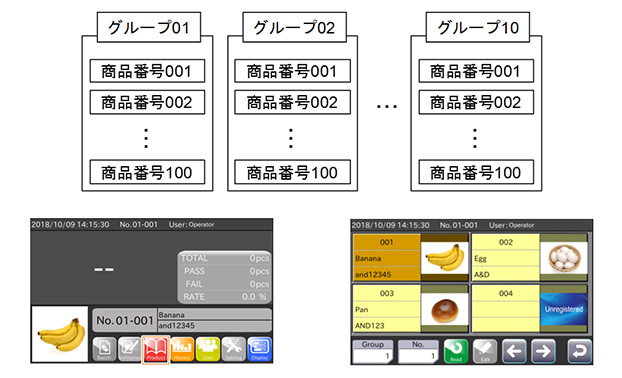

登録品種 最大1000
検査する商品を10グループに分け、各グループ 最大100件まで登録が可能です。
登録品種は最大1,000
洗えるIP66
インダストリアルデザイン。防水等級IP66
A&D 金属検出機 AD-4976シリーズ (HACCP管理用食品生産ライン異物検査機)の仕様
| 型名 | AD-4976-H3510 | AD-4976-H3517 | AD-4976-H3525 | AD-4976-H4517 | AD-4976-H4525 |
| 製品重量 | 38kg | 42kg | 51kg | 55kg | 61kg |
| 開口高さ | 100mm | 170mm | 250mm | 170mm | 250mm |
| 開口幅 | 350mm | 350mm | 350mm | 450mm | 450mm |
| 製品速度
（※1） |
5.0 ～ 120.0 m/min | 5.0 ～ 120.0 m/min | 5.0 ～ 120.0 m/min | 5.0 ～ 120.0 m/min | 5.0 ～ 120.0 m/min |
| 検出感度
（HF）（※2） Fe球 |
Φ0.3mm | Φ0.5mm | Φ0.7mm | Φ0.5mm | Φ0.7mm |
| 検出感度
（HF）（※2） SUS304球 |
Φ0.8mm | Φ1.0mm | Φ1.5mm | Φ1.0mm | Φ1.5mm |
（※1）ソフトウェアが扱える搬送速度範囲です。
（※2）クリーンな環境で、弊社テストピースのみをヘッド高さ方向下端から+20ｍｍ、開口幅の中央の位置を通過させた時の感度になります。実際の検出感度は、使用環境、異物の種類・形状、被検査品の種類・形状・状態によって異なります。
センサヘッド 共通仕様
| 表示 | 表示 7inch WVGA TFTカラー液晶 |
| 操作 | 操作 タッチパネルおよびフラットパネルキー 品種 |
| 品種 | 1000品種登録可能 画像表示可能 |
| 検出方法 | 検出方式 電磁誘導単一周波数検出方式（H / M / L Frequencyから選択） |
| 安定所要時間 | 1分 (ウォームアップフリー機能) |
| 金属検出出力 | ベルトストップ 自動選別 警報ライト 通信等 |
| 通信 |
Ethernet（Modbus TCP、PostScript対応プリンタ） RS-232C（AD-8126 / AD-PR580プリンタ、AD-4961ウェイトチェッカ品番連動） RS-485（Modbus RTU） USB（USBメモリ、履歴保存・画像取込用、PostScript対応プリンタ） |
| 保護等級 | IP66準拠 |
| 電源 | 単相AC100～240V（+10%、-15%） 50 ～ 60 Hz 約50 VA |
| 動作温湿度範囲 | 0～40℃ 相対湿度85%R.H.以下（結露無きこと） |
コンベア仕様
| 型名 | AD-4976-C2508D | AD-4976-C3508D |
| 製品重量 | 13kg | 16kg |
| 最大通過高さ | ヘッド開口高さ-20mm | ヘッド開口高さ-20mm |
| 搬送ベルト | 幅250mm
機長800mm |
幅350mm
機長800mm |
| ベルト速度（※3） | 10.0～50.0m/min | 10.0～50.0m/min |
| 搬送能力（※4）（※5）（※6） | 5kg（30.0m/min未満）
3kg（30.0m/min以上 |
10kg（20.0m/min未満）
5kg（20.0m/min以上、40.0m/min未満） 3kg（40.0m/min以上） |
| 保護等級 | IP66準拠 | IP66準拠 |
| モータ制御 | センサヘッドよりコントロール | センサヘッドよりコントロール |
| 動作温湿度範囲 | 0～40℃ 相対湿度85%R.H.以下（結露無きこと） | 0～40℃ 相対湿度85%R.H.以下（結露無きこと） |
各寸法は突起を含まず （※3）高速ギア（オプション）に変更することで、20.0～80.0 m/minまで、速度を上げることができます。その場合、搬送能力は1/2になります。 （※4）搬送能力はクリーンな環境下における値です。使用環境においては、低下する場合があります。 （※5）3kg以上の重量物は、コンベア上に同時に2個乗らないようにし、前段・後段のコンベアと速度を合わせて使用してください。 （※6）10kg近くの重量物は、乗り継ぎ時に連続した過負荷があるとベルト速度が一時的に下がることがあります。その場合、搬送間隔を3秒以上空けて使用してください。
架台仕様
| 型名 | AD-4976-K7908 |
| 製品重量 | 14kg |
| 架台高さ | 445mm |
| バスライン高さ（※7） | 723～863mm |
| 掲載可能コンベア | AD-4976-C2580D |
（※7）バスライン高さは、弊社コンベアを載せた場合の値となります。
センサヘッド及びコンベア、架台 組み立て後寸法
| ヘッド単体型名 | AD-4976-H3510 | AD-4976-H3517 | AD-4976-H3525 |
| 標準コンベア型名 | AD4976-C2508D | AD4976-C2508D | AD4976-C2508D |
| ベルト面から開口部高さ | 28～78mm | 98～148mm | 178～228mm |
| Max高さ | -1182mm | -1252mm | -1332mm |
| Max奥行き | -771mm | -771mm | -771mm |
| ベルト幅 | 250mm | 250mm | 250mm |
| ヘッド単体型名 | AD-4976-H4517 | AD-4976-H4525 |
| 標準コンベア型名 | AD4976-C3508D | AD4976-C3508D |
| ベルト面から開口部高さ | 98～148mm | 178～228mm |
| Max高さ | -1252mm | -1332mm |
| Max奥行き | -871mm | -871mm |
| ベルト幅 | 350mm | 350mm |
各寸法は突起を含まず
