PyroMini(パイロミニ)工業用放射温度計 PM-HA-201-CT-CRT
クリックすると縮小します
画像をクリックすると拡大します
冷却ハウジングなしで高温環境での非接触温度測定に。データロガー機能つき
設置型で、安全・確実に測定が可能な放射温度計です。
測定範囲：-20℃～1000℃
耐ノズル性能保持する頑強なセンサ用ケーブル
2段階の警報機能・最大/最小/平均値表示、データーホールド機能付
紙、樹脂、食品及び塗装など多用途で使用が可能
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード O-PMHA201CT-01
PyroMini(パイロミニ)工業用放射温度計 PM-HA-201-CT-CRT
※ケーブル長：約1m
|
税別 133,800円 （税込 147,180円） |
PyroMini(パイロミニ)工業用放射温度計 PM-HA-201-CT-CRTの特長
冷却なしにセンサの周囲温度180℃まで対応可能
見やすいタッチスクリーン
測定温度を大きくかつ明るく表示。センサの設定もできます。グラフ表示により温度履歴表示も可能です。
即座に異常確認
アラームモードになるとスクリーンの赤色が変化します。アラーム設定もタッチスクリーンで簡単にできます。
データロガー機能搭載
測定データを本体に保存できます。MicroSDカード（別売品）を挿入しデータを保存することもできます。データは.csv形式で保存され、Excelなどで閲覧・編集が可能です。
放射率変更可能
PyroMini(パイロミニ)工業用放射温度計 PM-HA-201-CT-CRTの仕様
全般仕様
| 本体 | 測定範囲 | －20℃ ～ 1000℃ |
| 出力 | 4 ～ 20 mA | |
| 警報 | 2 x 単極切替警報リレー 定格：24 V DC, 1 A, isolated 500 V DC | |
| 精度 | ± 1℃ または 1% のどちらか大きい値 | |
| 繰返し精度 | ± 0.5℃ または 0.5% のどちらか大きい値 | |
| 視野角（D/S比） | 20：1 | |
| 放射率設定範囲 | 0.20 ～ 1.00 | |
| 放射率設定方法 | タッチスクリーンから設定可能 | |
| 応答時間 | 240 ms （90% 応答） | |
| 測定波長 | 8 ～ 14 μm | |
| 供給電源電圧 | 24 V DC ± 5% | |
| 最大消費電流 | 100 mA | |
| 最大ループインピーダンス | 900 Ω (4 ～ 20 mA 出力） | |
| 最大温度スパン | －20℃ ～ 1000℃ | |
| 最小温度スパン | 100℃ | |
| ケーブル長 | センサヘッド～アンプモジュールまで
標準：約1 m（オプションで最大30 mまで延長可） | |
| 重量 | 約390 g（ケーブル含む） | |
| ケーブル接続 | 着脱可能端子台、配線サイズ: 28 AW ～18 AWG | |
| ケーブルグランド | 外形寸法 3.0 mm ～ 6.5 mmのケーブルに適合 | |
| タッチスクリーン | ディスプレイ | 72 mm抵抗タッチTFT、320 × 240 ピクセル、バックライト付 |
| 設定項目 | 温度範囲、単位、放射率、反射エネルギー補正、警報値、信号処理、
日時 | |
| 温度単位 | ℃ または ℉ | |
| 温度分解能 | 0.1℃ | |
| 警報値設定 | 2段階設定：HI値 / LO値など値変更可能。
警報2は測定対象温度またはセンサヘッド内部温度に設定可能。 | |
| 信号処理 | 最少値、最大値、平均値、ピークホールド、谷値ホールド | |
| データロガー | 設定項目 | サンプリング間隔、サンプリング回数、測定開始日時 |
| 保存データ数 | 284000データ（MicroSDカード：2 GBを使用し1秒毎で測定した場合） | |
| サンプリング間隔 | 1 秒 ～ 86400 秒 | |
| MicroSDカード | 32 GB（オプション） | |
| 内蔵時計電池 | BR1225 × 1、3V（オプション） | |
| 変数 | 対象温度、センサーヘッド温度、電子モジュール温度、最大値、最小値、
平均値、放射率、反射補正温度 | |
| 保存データ形式 | .CSV形式（Excelなどで閲覧・編集が可能） |
機械仕様
| センサヘッド | 電子モジュール | |
| 材質 | ステンレス製 316 | アルミダイキャスト |
| サイズ | ⌀ 18 × 45 mm | 幅98 mm × 高さ64 mm × 厚さ36 mm |
| 取付 | M16 × 1 mm ネジ | Two M4 ネジ穴または壁面取付 |
環境仕様
| センサヘッド | アンプモジュール | |
| IP規格 | IP64 | ― |
| 使用周囲温度 | 0 ℃ ～ 180 ℃ | 0 ℃ ～ 60 ℃ |
| 使用相対湿度 | 90 %RH（結露なきこと） | |

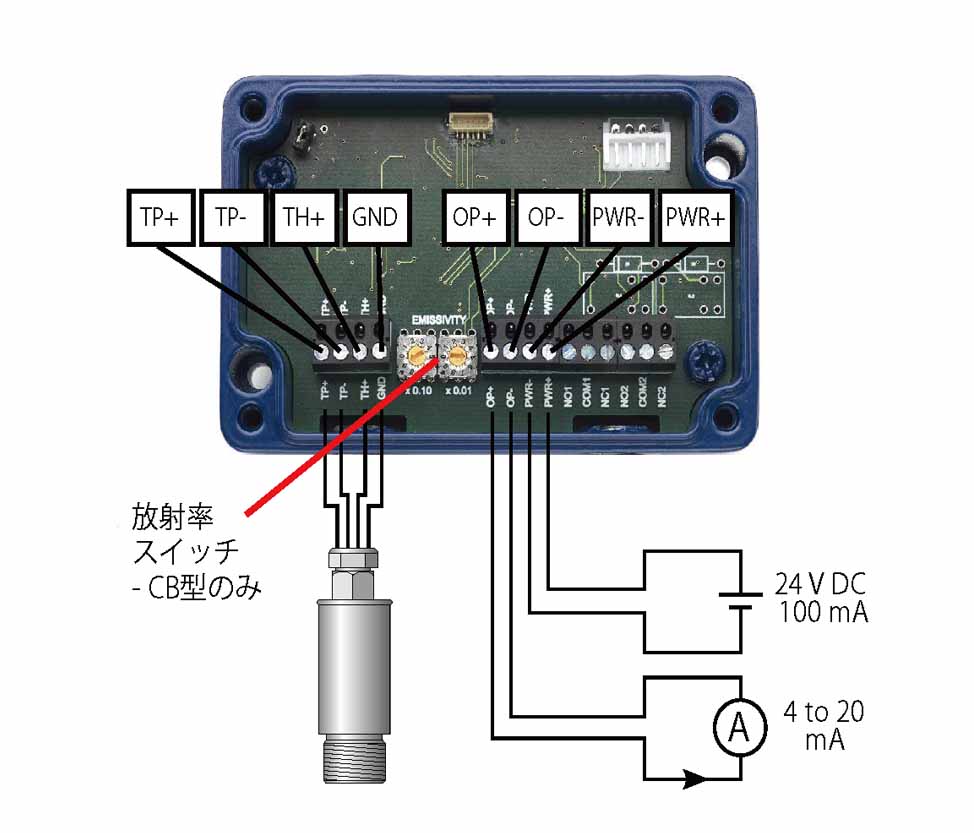

配線図

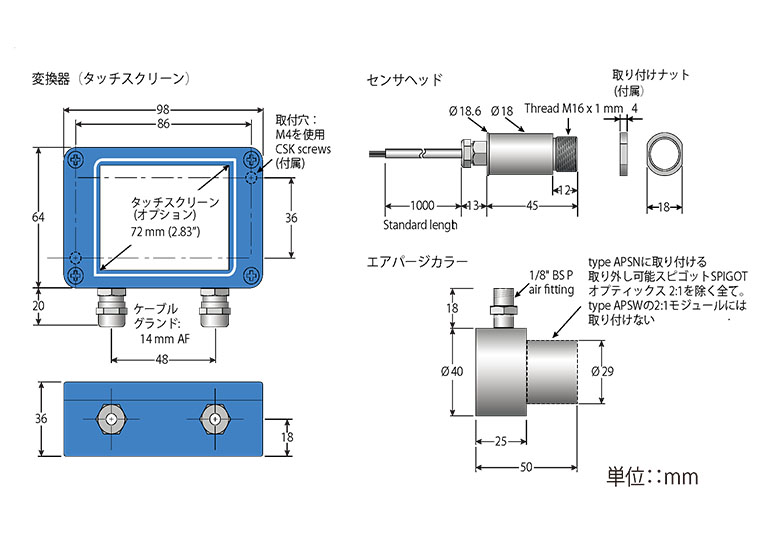

製品外形とアクセサリ寸法図
PyroMini(パイロミニ)工業用放射温度計 PM-HA-201-CT-CRTのオプション
| 品名 | 型名 | ||
|---|---|---|---|
| レーザー標準ツール | LSTS |  | |
| 取付金具 | 1方向可動形 | FBS |  |
| 2方向可動形 | ABS | ||
| 2連レーザー照準取付金具 | 1方向可動形 | DLSBFS |  |
| 2方向可動形 | DLSBAS | ||
| 延長ケーブル | PMCEHT | ||
| カードアダプター付MicroSDカード | MSD | ||
