イマダ手動計測スタンド SVL-1000N/ SVH-1000N

クリックすると縮小します

画像をクリックすると拡大します

フォースゲージを取り付け、手動簡易試験機としてご利用できます。
測定条件を均一化することでより再現性の高い測定が実現可能です。
レバーもしくはハンドル操作で荷重測定が簡単に行えます。

送料/代引手数料無料本体のみ

見積を依頼

製品名	価格
商品コード H-IMD-ST-SVL-1 納期を確認下さいイマダ手動計測スタンド SVL-1000N (レバー式)	税別 72,160円（税込 79,376円）
商品コード H-IMD-ST-SVH-1 納期を確認下さいイマダ手動計測スタンド SVH-1000N (ハンドル式)	税別 72,160円（税込 79,376円）
商品コード H-IMD-ST-SVH-2 納期を確認下さいイマダ手動計測スタンド SVH-1000N-S (測長器付/ハンドル式)	税別 122,000円（税込 134,200円）

イマダ手動計測スタンド SVL-1000N/ SVH-1000Nの特長

■レバー式の縦型手動計測スタンドで高い作業性の測定が可能（SVL-1000N）
■ハンドル式の計測スタンドで安定した測定が可能（SVH-1000N）
■ローコストで手軽に測定可能
■A4用紙程の卓上面積に置けるため省スペース

モデル	SVL-1000N	SVH-1000N
許容荷重値	引張および圧縮
荷重方向	1000N
送り方法	レバー式	ハンドル式
送り量	レバー軸 170 度回転で 60mm	3 mm（ハンドル 1 回転）
サンプル最大高さ※1	約 265mm
最大ストローク	60 mm
機能	メカニカルストッパー
本体重量	約 7.3 kg	約 7.7 kg
寸法	外観図参照
取付可能フォースゲージ	デジタルフォースゲージ：DST/DSV, ZTS/ZTA シリーズメカニカルフォースゲージ：FB, PS, PSM シリーズ

※上記フォースゲージ型式以外の取り付けにつきましてはご相談ください。
※1 サンプル最大高さは、ヘッド最大上昇時のテーブルからフォースゲージの計測軸までの距離です。

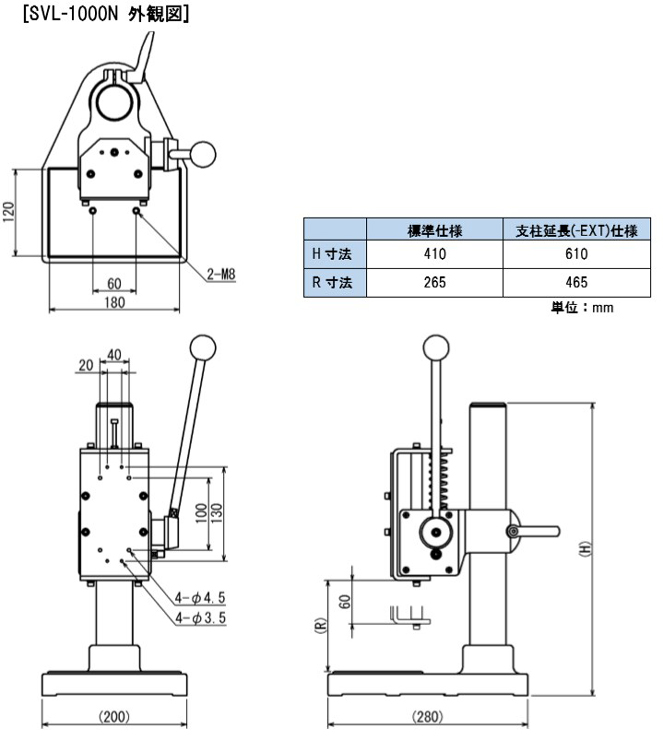

SVL-1000Nの寸法

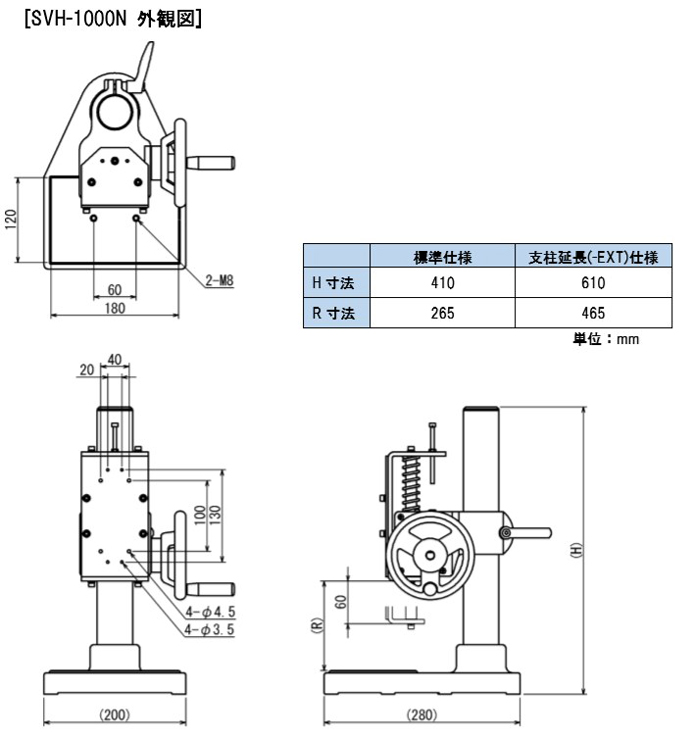

SVH-1000Nの寸法
