日置 (HIOKI) ワイヤレスメモリハイロガー LR8450-01

クリックすると縮小します

日置 (HIOKI)  ワイヤレスメモリハイロガー LR8450-01

画像をクリックすると拡大します

無線でも1msサンプリング, 直結ユニット・無線ユニットが選べる330チャネルロガー
● 無線LAN搭載モデル/直結ユニット,無線ユニット増設で最大330ch
● 圧力など各種センサーの出力電圧を1msサンプリングで測定
● ひずみゲージを直接接続して最速1msサンプリングで測定
● インバータなど高電圧・高周波周辺でも安定測定、ノイズの影響を大幅に低減
● 無線ユニットを使えば信号線の配線長を最短にでき、トラブルを防止
● 無線LAN搭載のロガーを使えば、離れた場所のデータをPCで観測可能

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード D-HI-LR845001
納期を確認下さい
日置 (HIOKI) ワイヤレスメモリハイロガー LR8450-01(無線搭載モデル)
税別 200,000円
(税込 220,000円)
商品コード D-HI-LR8450
日置 (HIOKI) メモリハイロガー LR8450
税別 165,000円
(税込 181,500円)

日置 (HIOKI) ワイヤレスメモリハイロガー LR8450-01の特長

高電圧・高周波でも安定測定 ノイズの影響を低減

ノイズの影響を低減し、高電圧・高周波でも安定して測定できます。
従来機種では、ノイズ環境下の温度測定の際に、高周波の影響を受けて値がシフトしたり、大きく変動するため正常な測定ができない場合がありました。
メモリハイロガー LR8450では設計を見直し、高周波ノイズの影響が大幅に減少したことにより、インバーターやバッテリー周辺での温度測定に最適です。

ひずみゲージを直接接続 最速1msで測定できる

メモリハイロガーLR8450は、ひずみゲージを直接接続して応力を測定できるデーターロガーです。
最速1msサンプリングにより数10Hzの記録ができ、可動部の応力や荷重、ブレーキや配管などのひずみ計測に最適です。
多彩な測定ユニットを自在に増設することができるので、シーンに応じてひずみと温度・電圧を同時に記録することができます。

無線ユニットを最大7台まで増設、最大330チャネル

無線ユニットを最大7台まで増設、最大330チャネル

電圧・温度ユニットU8552 × 4台+ワイヤレス電圧・温度ユニットLR8532 × 7台なら、合計330チャネルの測定に対応できます。

圧力センサーなど、各種センサーの出力を1 msサンプリングで測定

圧力センサーなど、各種センサーの出力を1 msサンプリングで測定

最速1 msサンプリングで測定できます。 1 msサンプリングは、圧力や振動など数10 Hzの各種センサー出力の記録に最適です。

ひずみも1 msサンプリングで測定

ひずみも1 msサンプリングで測定

ひずみゲージを直接接続して、最速1 msサンプリングで測定できます。
ひずみゲージは配線長が長くなりがちで細くきれやすいという課題がありますが、無線ユニットを使えば、配線長を最短にできトラブルを防げます。

インバータ・バッテリー周辺の温度測定

インバータ・バッテリー周辺の温度測定

最速10 msサンプリングで測定できます。

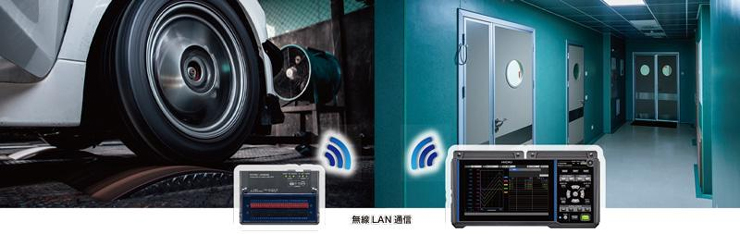

配線が困難な場所での測定に

配線が困難な場所での測定に

LR8450-01と無線ユニットなら、最小限の配線で測定できるので、作業の時間短縮につながります。
計測対象がある試験室と、データを確認する監視室の間の壁に穴を開けて長い配線をする必要がありません。

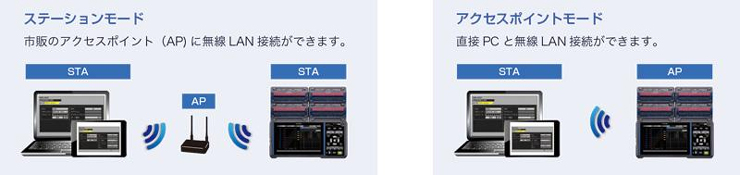

PCやタブレットで離れた場所のデータを観測

PCやタブレットで離れた場所のデータを観測

LR8450-01とPCやタブレットを無線LAN接続すると、HTTPサーバーによる遠隔操作や、FTPサーバーによるデータファイルの取得ができます。

日置 (HIOKI) ワイヤレスメモリハイロガー LR8450-01の仕様

基本仕様 (確度保証期間 1年)

最大ユニット 接続台数 直結ユニット4台 + 無線ユニット7台
接続可能ユニット (直結ユニット) U8550, U8551, U8552, U8553, U8554
接続可能ユニット (無線ユニット※) LR8530, LR8531, LR8532, LR8533, LR8534
※本体V1.20以降対応
測定ch数 直結ユニットで最大120ch, 直結ユニットと無線ユニットで最大330ch
パルス/ロジック入力 [チャネル数] 8ch (本体とGND共通, 非絶縁, パルス/ロジック入力を1chずつ排他設定)
[入力形態] 無電圧接点, オープンコレクター, 電圧
[積算] 0〜1000Mパルス, 分解能 1パルス
[回転速度] 0〜5000/n (r/s) , 分解能 1/n (r/s), 0〜300000/n (r/min) , 分解能 1/n (r/min), nは1回転当りのパルス数で1〜1000
[ロジック入力] 記録間隔ごとに1または0を記録
記録間隔 1 ms※, 2 ms※, 5 ms※ (※: 1 ms/Sユニットを使用時のみ設定可能), 10 ms〜1 h, 22設定, データ更新間隔をユニットごとに設定可能
データ保存 SDメモリカード/USBメモリ選択 (HIOKI純正オプションのみ動作保証)
LAN インターフェイス 100BASE-TX/1000BASE-T, DHCP, DNS対応, 機能: Logger Utilityソフトによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, NTPクライアント
無線LAN インターフェイス IEEE802.11b/g/n
通信距離見通し: 30 m
暗号化機能: WPA-PSK/WPA2-PSK, TKIP/AES
使用可能チャネル: 1 ~ 11 ch
対応モード: 無線ユニット接続, アクセスポイント, ステーション
機能: 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, NTPクライアント
USB インターフェイス USB2.0準拠 ×2 (USBメモリ, キーボード, ハブ接続), ×1 (Logger Utilityによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, SDメモリカードのデータをPCに転送)
SDカードスロット SD規格準拠 ×1 (SD/SDHCメモリカード対応), 動作保証: Z4001, Z4003
表示体 7インチTFTカラー液晶 (WVGA 800 × 480ドット)
機能 SDカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力8ch, 電圧出力2端子 (5 V / 12 V / 24 V 切り替え可能)
電源 [ACアダプタ] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (ACアダプタ含む), 28 VA Max. (本体のみ)
[バッテリパック] Z1007 (2個装着可能)/連続使用時間 4 h (2個使用参考値), 20 VA Max.
[外部電源] DC 10〜30 V, 28 VA Max. (接続コードはお客様にてご用意ください)
寸法・質量 ユニットなし: 272W × 145H × 43D mm (突起物を含まない), 1108 g (バッテリ含まず)
ユニット2個装着時: 272W × 198H × 63D mm (突起物を含まない)
ユニット4個装着時: 272W × 252H × 63D mm (突起物を含まない)
付属品 クイックスタートマニュアル ×1, LOGGER Application Disc (クイックスタートマニュアル, 詳細取扱説明書, ロガーユーティリティ, ロガーユーティリティ取扱説明書, 通信コマンド説明書) ×1, USBケーブル ×1, ACアダプタZ1014 ×1, 電波使用上の注意 ×1

無線使用可能国 (LR8450-01) 2020/4/14現在

無線認証 日本, アメリカ, カナダ, オーストリア, ベルギー, ボスニア・ヘルツェゴビナ, ブルガリア, クロアチア, キプロス, チェコ, デンマーク, エストニア, フィンランド, フランス, ドイツ, ギリシア, ハンガリー, アイスランド, アイルランド, イタリア, ラトビア, リヒテンシュタイン, リトアニア, ルクセンブルク, マルタ, オランダ, ノルウェー, ポーランド, ポルトガル, ルーマニア, スロバキア, スロベニア, スペイン, スウェーデン, スイス, トルコ, イギリス
無線規制対象外 ベトナム, 香港, マカオ, ミャンマー, コロンビア, ジョージア, ケニア
