横河 デジタルマルチメータ TY520/TY530 YOKOGAWA

クリックすると縮小します

横河 デジタルマルチメータ TY520/TY530 YOKOGAWA

画像をクリックすると拡大します

高い測定精度、安全設計のデジタルマルチメータTY520/TY530。
基本確度0.09%。安全規格EN61010-1に適合。
各種センサ出力信号をDMMで直読可能。
自設備の校正機器で調整が可能。
TY530は、最大値/最小値/平均値、抵抗、偏差/%演算、メモリ機能、通信機能あり。

注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード D-TY-520
納期を確認下さい
横河 デジタルマルチメータ TY520
税別 36,960円
(税込 40,656円)
商品コード D-TY530
納期を確認下さい
横河 デジタルマルチメータ TY530
税別 43,000円
(税込 47,300円)

横河 デジタルマルチメータ TY520/TY530 YOKOGAWAの特長

高い測定確度

  • 基本確度:0.09%
  • 真の実効値測定

横河ミドルクラスDMM初の測定機能

  • 電流クランプセンサ(別売)の電流直読機能
  • ローパスフィルタ
  • ロギング用メモリを1600データ搭載(TY530)
  • USB通信、アプリケーションソフト
    (DMM用通信パッケージ別売)(TY530)

現場での安全性を確保

  • 安全規格EN61010-1に適合
    1000V CAT Ⅲ、600V CAT Ⅳ
  • 誤挿入防止用電流端子シャッター

自設備の校正機器で調整が可能

  • ユーザーキャリブレーション機能

横河 デジタルマルチメータ TY520/TY530 YOKOGAWAの仕様

測定機能

直流電圧、交流電圧、、直流電流、交流電流、周波数、温度、キャパシタンス、導通チェック、ダイオードテスト

※交流電圧・交流電流は、実効値検波/平均値検波の切替可能(TY530のみ)。
ローパスフィルタのON/OFFが可能。

付加機能

データホールド、オートホールド、レンジホールド、
最大値/最小値/平均値(TY530のみ)
抵抗、偏差/%演算、メモリ機能(TY530のみ)、通信機能(TY530のみ)、
ロギングメモリ(TY530のみ)、オートパワーオフ、 バックライト、センサモード機能

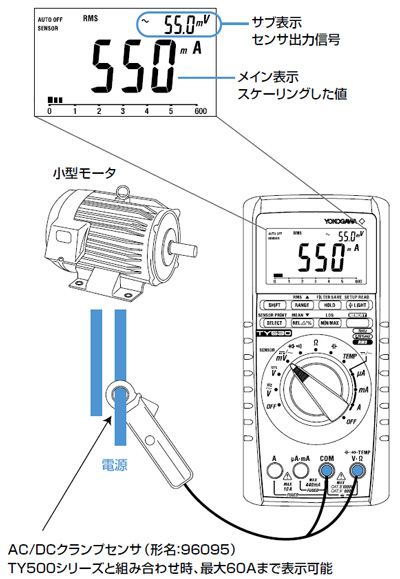

各種センサ出力信号をDMMで直読可能(センサモード機能)

各種センサ出力信号(DC/ACmV)を任意のスケーリングができ、単位も変更可能です。(単位は16種類から選択になります)
ディスプレイは2段表示になっており、出力信号とスケーリングの値を同時に確認できます。

組み合わせ

一般仕様

表   示 3.5桁液晶表示 7セグメント
ディジタル表示 「6000」カウント
バーグラフ表示 31セグメント
極性表示 (-)符号のみ点灯
オーバーレンジ表示 「OL」表示
測定周期 5回/秒(周波数測定は1回/秒、キャパシタンスは最大0.14回/秒(1000μF)、
抵抗測定は2.5回/秒、温度は0.7回/秒)
バーグラフ表示:25回/秒(直流電圧、ダイオードテスト:5回/秒)
使用温湿度 -10℃~55℃(80%RH以下)ただし、結露がないこと。
40℃~55℃の範囲においては70%RH以下
保存温湿度 -30℃~70℃(70%RH以下)ただし、結露がないこと。
温 度 係 数 -10℃~18℃、28℃~55℃の範囲において、23℃±5℃での確度×0.1/℃以下
電   源 単3形乾電池 4本
電 池 寿 命 約300時間(直流電圧測定でアルカリ乾電池使用の場合)
耐 電 圧 6.88kV 5秒間(入力端子―ケース間)
外 形 寸 法 約90mm(W)×192mm(H)×49mm(D)
質   量 約570g(電池含む)
適 合 規 格 安全規格 EN61010-1、EN61010-031、1000VCATⅢ、600CATⅣ、汚染度2、標高2000m以下
EMC規格 EN61326-1 ClassB EN55011 Class B Group1
付 属 品 乾電池(4本)、テストリード1組、ヒューズ(本体収納)440mA/1000Vおよび10A/1000V、取扱説明書(1部)

仕様

直流電圧測定
(DCV)
600.0mV/ 6.000V/ 60.00V/ 600.0V/ 1000V
交流電圧測定
(ACV)
600.0mV/ 6.000V/ 60.00V/ 600.0V/ 1000V
直流電流測定
(DCA)
600.0μA/ 6000μA/ 60.00mA/ 600.0mA/ 6.000A/ 10.00A
交流電流測定
(ACA)
600.0μA/ 6000μA/ 60.00mA/ 600.0mA/ 6.000A/ 10.00A
抵抗測定 600.0Ω/ 6.000kΩ/ 60.00kΩ/ 600.0kΩ/ 6.000MΩ/ 60.00MΩ
周波数測定 10.00Hz~99.99kHz
導通チェック 600.0Ω
ダイオードテスト 2.000 V
温度測定 -50~600℃【熱電対Kタイプセンサ(オプション)】
