Jスコープ
管内検査カメラHJ-WB23 Jスコープ
クリックすると縮小します
画像をクリックすると拡大します
熱交換器の点検、異物/錆/閉塞や損傷の点検。水道・ガス・電気等のインフラ設備、石油・化学プラント配管で多く採用。
・7インチモニターつき、画像・映像が記録できる管内検査カメラ
・ケーブルとモニター一体型で片手持ち可能
・起動が早い。日本語表示。
・マイクつきで録音機能つき（動画に記録）
・メーターカウンターで問題箇所の特定および記録可能
・SDカード記録
ケーブルの長さについてご相談ください。ケーブル最長40メートル（Φ5.0ｍｍ）まで
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード PW-B123C-530
管内検査カメラHJ-WB23（30ｍ）Jスコープ 熱交換器点検等に採用
※本体+ケーブルの重量：3000ｇ
即納
|
税別 126,000円 （税込 138,600円） |
|
商品コード PW-B123C-510
管内検査カメラHJ-WB23（10ｍ）Jスコープ 熱交換器点検等に採用
※本体+ケーブルの重量：2300ｇ
即納
|
税別 126,000円 （税込 138,600円） |
商品コード PW-PS-C23
φ23mm 交換用カメラヘッド C23 Jスコープ
※小径、自動水平機能なし
即納
オプション品
|
税別 37,000円 （税込 40,700円） |
商品コード VPL-001-S2
LEDライト付き高所点検伸縮ポールPL5W 7段階（最小1ｍ～最大5.2ｍ）検査カメラ用
※広範囲もスポットも照射できるのが人気の理由 カメラヘッド径：23ｍｍの管内検査カメラメーカーを問わず、管内検査カメラHJ-WB23用
即納
|
税別 60,000円 （税込 66,000円） |
管内検査カメラHJ-WB23 Jスコープの特長
大画面7インチTFTカラーモニター
カラーモニターにフル画像で鮮明に映しだせます。
優れた曲管通過
多くの現場に対応できるIP57相当の防塵防水規格。
メーターカウンター搭載で挿入距離表示
カメラケーブルの引き出し距離がモニターに表示。
カメラの位置が一目瞭然
持ち運びに便利な軽量かつ、頑丈なフレームを採用。
軽量だから、片手持ち可能。
高性能なカメラヘッド
高輝度LED12灯を搭載した高性能なカメラです。
超広角レンズ
管の壁面も良く見える！押し込んだ先の直視のみならず、壁面もよく観察できます。鮮明な画像
ボタンひとつで画像・映像が記録できる
（SDカード）
充電式電池で7時間の長時間駆動を実現

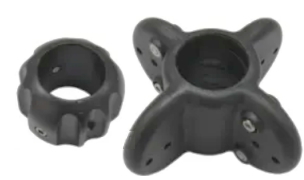

ガイドリング（直径∅ 40 ｍｍ/直径 80 ｍｍ）つき
カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。
交換用カメラヘッド（別売り）
挿入や引き抜きといった過程で、損傷を負いやすいヘッド部のみの取り替えが可能です。交換は簡単！
デジタルズーム機能
最大8倍のデジタルズーム機能 小さな検査対象まで観察できます。
管内検査カメラHJ-WB23 Jスコープの仕様
本体の仕様
| ディスプレイ | 7インチTFTカラーモニター |
|---|---|
| モニター解像度 | 800×480 |
| 電池寿命 | 約7時間（充電時間約5時間） |
| 記録媒体 | SDカード（8GB～最大256GBまで対応） |
| 静止画記録形式（サイズ） | JPEG（解像度： 720×576） |
| 動画記録形式（サイズ） | AVI（720×576） 動画フレーム・レート：30fps |
| ビデオ出力形式 | NTSCまたはPAL |
| インターフェイス | AV出力 |
| 対応言語 |
日本語・英語・中国語（簡体字・繁体字）・韓国語・ロシア語・ノルウェー語 海外の現地法人で使用する場合にもスムーズな導入が可能 |
| 使用環境温度/湿度 | 0～45°C ／ 90%RH未満 |
| 保管環境温度/湿度 | 0～45°C ／ 90%RH未満 |
| 電源 |
リチウムイオン電池またはACアダプター充電
|
| サイズ |
本体：幅320 mm×高さ380 mm×厚さ110 mm ケース：幅440 mm×高さ395 mm×厚さ165 mm |
| 重量 | 本体：約3000 g（カメラケーブル含む） ケース：約3400 g |

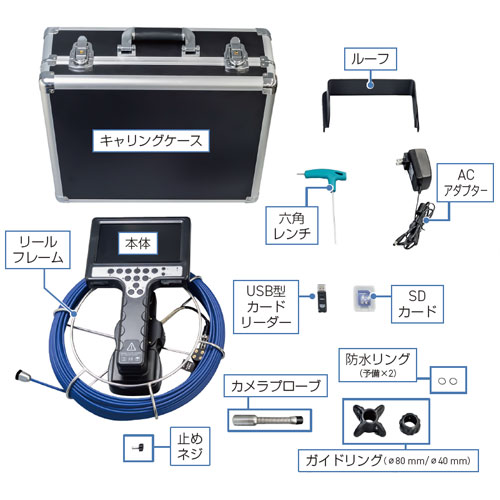

| 標準付属品 |
本体、ルーフ、六角レンチ、防水リング（予備×2） 、止めネジ、 SDカード、 USB型カードリーダー、 ACアダプタ－、 ガイドリング（∅ 40 ｍｍ/∅ 80 ｍｍ） 、キャリングケース（鍵×2）
|
カメラケーブルの仕様
| カメラヘッド |
直径23ｍｍ |
| ケーブル長さ | 約30m |
| ケーブル |
直径5ｍｍ 配管50ｍｍ以上の管で90度のエルボを2回通過可能 (管内の状態による) |
| 防水・防塵 | IP68（水深50メートルで約30分） |
| LED | 高輝度LED12灯 |
| 視野角 | 105度 |
| 焦点距離 |
60ｍｍ～70ｍｍ |
| 適応管径 | 直径30ｍｍ～150ｍｍ |
注意：耐油性はございません。
管内検査カメラHJ-WB23 Jスコープの用途
自動車業界にエンジン、CPUボックス、ドアなどの内部検査。 精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に壁内の断熱材、鉄骨の診断、内部配線の断線確認。 壁・床下・天井裏などの観察。
ビル、マンションの建物点検に電気、給水排水、空調、消防設備 配管検査、浄化槽や冷水塔、貯水槽。
水道・ガス設備の点検に給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶にエンジン内部。モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。
化学プラントに各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
