12chデータロガー温度計BTM-4208SD サトテック
クリックすると縮小します
画像をクリックすると拡大します
サトテック 12chデータロガー温度計BTM-4208SDがおすすめ。1台で同時に最大12ヶ所の温度表示と記録が可能
・温度範囲:-100～1300℃（温度センサ仕様による）
・分解能:0.1℃ 同時温度比較計測可能（T1-T2チャネルの温度差）
・毎日指定の時間に任意の記録間隔で自動測定をすることも可能
・1ｃｈ、2ｃｈ、3ｃｈ・・でも使用可能です。
・設置型としても、ハンディタイプとしても使用可能です。
大量注文もお任せ！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード ODL-015-02
12chデータロガ温度計 BTM-4208SD(K熱電対素線センサ2本つき) サトテック
※SDカードスロット搭載、ケース、K熱電対素線センサ2本つき
即納
本体保証つき
|
SALE
税別 134,000円 （税込 147,400円） |
商品コード VAP-209LP10-02
ACアダプター AP-209L サトテック 安定化電源仕様 PSE認証済
※長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
即納
オプション品
|
税別 5,000円 （税込 5,500円） |
商品コード VSW-006-02
マルチロガー収集ソフトMJ-LOG2 サトテック (最大16chデータロガー)*対応機種はカタログ参考
※リアルタイム集計ソフト+USBケーブル。日本語表示。最大4台の測定器で、最大16チャネルの同時グラフ表示可能。
即納
オプション品
|
税別 18,800円 （税込 20,680円） |
商品コード VZO-010-S1
大容量バッテリーセットHJ-MBL4Log サトテック
※9V電源ケーブルMJ-MBL・バッテリー接続用ケーブルセット・充電器・バッテリー・防雨ケース。電源がない環境で、数か月間の電源供給が可能 ※代引不可
即納
オプション品
|
税別 52,800円 （税込 58,080円） |
商品コード OCK-016-01
K熱オメガミニコネクタ(オス) SMPW-K-M ※書込み欄付
※個数:1
即納
|
税別 900円 （税込 990円） |
商品コード OCT-002-01
T熱オメガミニコネクタ(オス) SMPW-T-M ※書込み欄付
※個数:1
即納
|
税別 900円 （税込 990円） |

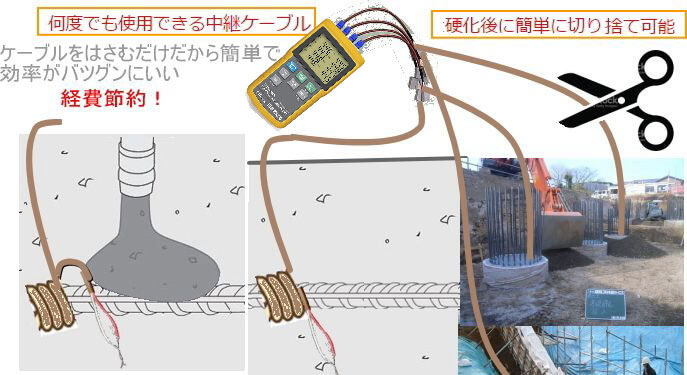

コンクリート養生温度計としてご使用の場合
上記のワンタッチコネクタ中継ケーブルとT型被覆熱電対センサVTF-100M
何度でも使用できる中継ケーブルが便利！長さを現場の事情にあわせて好きなように切りながら使用

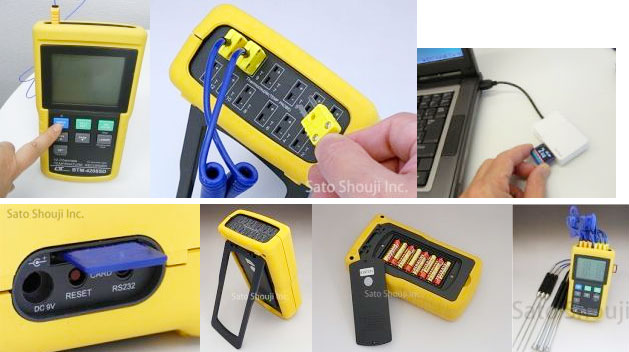

12chデータロガー温度計BTM-4208SD サトテックの特長
12chの温度計測をした場合、 1ページ目は、8チャンネル分を表示、次に4チャンネル表示になります。

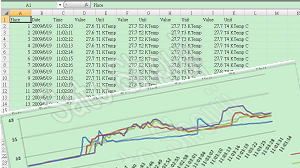

SDカードで簡単に温度データーをエクセル形式(CSV)に保存することができます。
データ記録をSDカード（１GB～16GB）に即保存。
2GBのSDカードで30秒おきにデーターを記憶したとして、6年間分のデーターを計算上保存することができます。
K/J/T/E/R/S型の熱電対に対応
熱電対の種類による設定変更は、タイプ（Type）ボタンで行います。 タイプボタンを押す毎に、ディスプレイ下に熱電対の種類が表示されます。
K型熱電対は、-100℃～1300℃まで対応
ディスプレイに12チャンネルの温度表示が可能
データホールド、最大、最小機能つき
記録インターバルは、2～3600秒まで設定可能
自動で2～3600秒（2,5,10,30,60,120,300,600,1800,3600秒）までの記録間隔で設定可能
（1秒時は最初のデータ落ちあり）
手動で99点まで記録が可能です
- LCDバックライトが表示部に点灯しますので、暗い場所での温度計計測も可能
- 自動電源オフ機能あり（自動電源オフをオフにすることも可能です。）
- 電池及び別売りACアダプターを採用
- 設置型としても、ハンディタイプとしても使用可能
オプションのマルチロガー収集ソフトによって以下のことも可能です。
- 多点計測
- 複数計測器の同期計測
- 最大16チャンネルの同時グラフ表示
- CSV出力
- 最大値、最小値表示
- 分かりやすい日本語表示
- アラーム機能
12chデータロガー温度計BTM-4208SD サトテックの仕様
| 表示 | 82 x 61mm、大型LCD表示 / バックライト | |||||
| チャンネル
の表示 |
T1～T12 | |||||
| センサ- | K/J/T/E/R/S型熱電対に対応 | |||||
| タイプ | K熱電対 | J | T | E | R | S |
| 表示範囲 | -100~
1300℃ |
-100~
1150℃ |
-100~
400℃ |
-100~
900℃ |
0～
1700℃ |
0～
1500℃ |
| 分解能 | 0.1℃（-50～999℃） | 0.1℃
（-50～ 400℃） |
0.1℃
（-50～ 900℃） |
1℃
（0～ 1700℃） |
1℃
（0～ 1500℃） | |
| 1℃（1000～1300℃） | ||||||
| 本体精度 | ±（0.4%+0.5℃） | ±（0.5%+1℃） | ||||
| SDカード | 1GB～16GBまで使用可能 | |||||
| 記録間隔 | 自動：2～3600秒まで設定可能 （1秒時は最初のデータ落ちあり） | |||||
| 手動：1～99点まで記録 | ||||||
| サンプリング | 約1秒 | |||||
| 使用温湿度 | 0-50℃ 85％以下（結露なきこと） | |||||
| 電源 | 単３乾電池8本(アルカリ電池推奨、充電電池は使えません)、ACアダプター(別売) | |||||
| 表示部の寸法 | 52ｘ38ｍｍ バックライト機能つき | |||||
| 寸法・重量 | 225(H) × 125(W) × 64(D) mm 約822ｇ | |||||
| 付属品 |
K型熱電対センサ×2、(株)佐藤商事オリジナル日本語取扱説明書 、
| |||||
| オプション |
SDカードリーダー、ACアダプターL用、マルチロガー収集ソフトMJ-LOG2 | |||||
| 販売元 | 株式会社佐藤商事 日本正規代理店
修理や不具合点検など、弊社にお気軽にご相談ください。 | |||||
12チャンネル温度SDカード記録計BTM-4208SDの質問と答え
Q1）4ch使用時のデータの採取可能数は。
A1）当機には、１～１６GBまでのSDカードの挿入が可能です。
例えば、１GBのSDカードには、概算で添付のようなExcelファイルが約３００ファイル
格納されるでしょう。 １つのExcelファイルには約3万セットのデータが格納可能ですので、
合計で12ｃｈのデータを１セットとして、９００万データ（=300x3万）が記録できます。
Q2）計測毎の時刻の記録はされるのか。
A2）はい、されます。（添付データ参照）
Q3）本体の記録容量は。
A3）本体には内蔵メモリはありませんので、必ずSDカードを挿入する必要があります。
SDカードへのデータ容量については上記の回答A1)をご参照下さい。
