ひびわれ幅測定器 FCV-40(クラックビューワー)

クリックすると縮小します

ひびわれ幅測定器 FCV-40(クラックビューワー)

画像をクリックすると拡大します

ひびわれ幅測定からデータ保存および活用まで、スムーズな運用を実現。
タブレットでひびわれを撮影し、画像処理ソフトでワンタッチでひびわれ幅を測定。

■ タブレット型ひびわれ幅測定器
■ 0.05~50 mmの範囲でひびわれを検出

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード KG-FCV40
ひびわれ幅測定器 FCV-40
税別 468,000円
(税込 514,800円)

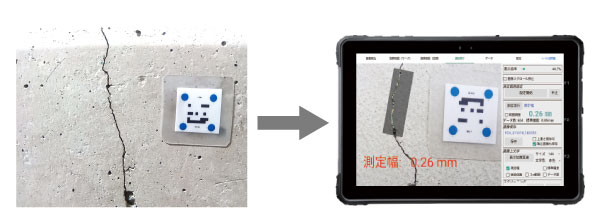

操作方法

  • ① ひびわれ測定面にリファレンスシートを貼ります。
  • ② タブレットのカメラでひびわれを撮影します。
  • ③ アプリでひびわれ幅の計測が可能です。
作業フロー

特長

  • ■ 0.05~50 mmの範囲でひびわれを検出
  • ■ タブレット内蔵カメラで撮像
  • ■ タッチパネルで簡単操作。測定したい範囲を任意に設定可能
  • ■ 詳細・通常・簡易の3つの測定モードを選択可能
  • ■ キャリブレーション:毎回、リファレンスプレートより正しい2点間距離を算出
  • ■ 定量的な測定で個人差のバラツキを解消
  • ■ 測定した範囲のひびわれ幅のヒストグラム表示およびデータ保存が可能
      統計処理等のデータとして活用もできます
  • ■ 測定した結果を画像保存可能。ひびわれ幅データも保存可能
  • ■ 報告書のデータとして活用したり、データ管理に役立てることが可能
  • ■ 撮像された画像は、読出しすることでひびわれ幅測定が可能

仕様

品目 タブレット版ひびわれ幅測定器 CRACK VIEWER
ひびわれ検出範囲 0.05 ~ 50 mm
ひびわれ表示単位 詳細モード 0.01mm単位
通常モード 0.1mm単位
簡易モード 1mm単位
ひびわれ検出精度 詳細モード ±0.02mm単位
通常モード ±0.1mm単位
簡易モード ±1mm単位
撮像範囲
横×縦(最大)
詳細モード 120×90mm
通常モード 400×300mm
簡易モード 1200×900mm
タブレット 10.1インチ堅牢型
OS Android 9.0
撮像カメラ(内蔵) 1200万画素(4032×3024Pixel)
ストレージ 64Gbyte
防塵防滴 IP65
大きさ 幅268.0×高さ183.6×厚さ13.3(mm)
重量 970g(装備品込み)
駆動時間 約14.5時間
動作温度 -10~50℃(バッテリ駆動時)
動作湿度 20~95%(結露なきこと)
付属品 タブレット本体、USBケーブル(充電・データ転送用)、タッチペン、
ハンドストラップ、ショルダーベルト、リファレンスプレート
