光学式溶存酸素指示調節計(蛍光式溶存酸素センサー) HJ-CT4-DO サトテック

クリックすると縮小します

光学式溶存酸素指示調節計(蛍光式溶存酸素センサー) HJ-CT4-DO サトテック

画像をクリックすると拡大します

隔膜式に比べて取り扱いが簡単。メンテナンスを軽減
蛍光式溶存酸素センサーと指示計のセット
■ カラー液晶ディスプレイ
■ 簡単に操作できるメニューキーパッド
■ 校正機能および信号出力モード
■ 手動・自動水温補償機能
■ リレー制御接点
■ 上下限アラームとヒステリシス制御
■ マルチパラメータ表示(DO値・水温)
■ 誤操作を防ぐためのパスワード保護機能
■ 4-20mAで出力可能
■ ケーブル長:5m/10m/20m
 ※特殊な長さは受注生産(最長50mまで作成可能)
排水、養殖、発電所、石油化学工業、冶金電子工学、鉱業紙産業、生物学的発酵工学、医学、食糧および飲料、環境保護の水処理、養殖、農業プラントおよび他の産業で広く使用されています。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード WDO-006-S1
即納
本体保証つき
プロセス光学式溶存酸素計 HJ-CT4-DO (蛍光式溶存酸素センサ OXPB-60 長さ5m付) パネル設置型 サトテック ※ケーブル長5mの溶存酸素電極付
税別 198,600円
(税込 218,460円)
商品コード WDO-006-S2
即納
本体保証つき
プロセス光学式溶存酸素計 HJ-CT4-DO (蛍光式溶存酸素センサ OXPB-60 長さ10m) パネル設置型 サトテック ※ケーブル長10mの溶存酸素電極付
税別 202,100円
(税込 222,310円)
商品コード WDO-006-S4
本体保証つき
納期を確認下さい
プロセス光学式溶存酸素計 HJ-CT4-DO (蛍光式溶存酸素センサ OXPB-60 長さ20m) パネル設置型 サトテック ※ケーブル長20mの溶存酸素電極付。受注生産品
税別 209,100円
(税込 230,010円)
商品コード WDO-006-41
即納
オプション品
蛍光式溶存酸素センサー OXPB-60 ケーブル5m (HJ-CT4-DO用) ※電極:直径:50mm×長さ:228mm / ケーブル長さ:5m
税別 144,800円
(税込 159,280円)
商品コード WDO-006-42
即納
オプション品
蛍光式溶存酸素センサー OXPB-60 ケーブル10m (HJ-CT4-DO用) ※電極:直径:50mm×長さ:228mm / ケーブル長さ:10m
税別 148,300円
(税込 163,130円)
商品コード WDO-006-44
オプション品
蛍光式溶存酸素センサー OXPB-60 ケーブル20m (HJ-CT4-DO用) ※電極:直径:50mm×長さ:228mm / ケーブル長さ:20m
税別 155,300円
(税込 170,830円)
商品コード WDO-006-71
オプション品
【交換部品】光学式溶存酸素センサーキャップ (OXPB-60用)
税別 49,000円
(税込 53,900円)
商品コード WZO-001-01
即納
pH・EC・DO電極用浸漬型ホルダー 1m HJ-HLD-1M (延長用pH・EC・DO電極ホルダーで延長可能)サトテック
税別 17,800円
(税込 19,580円)
商品コード WZO-001-11
即納
延長用浸漬型pH・EC・DO電極ホルダー 1m HJ-HLD-EN(複数本接続可能)サトテック
税別 12,800円
(税込 14,080円)

特長

  • ■ 溶存酸素値(DO値)・水温を測定、監視
  • ■ カラー液晶ディスプレイ
  • ■ 簡単に操作できるメニューキーパッド
  • ■ 校正機能および信号出力モード
  • ■ 手動・自動水温補償機能
  • ■ リレー制御接点
  • ■ 上下限アラームとヒステリシス制御
  • ■ マルチパラメータ表示(DO値・水温)
  • ■ 誤操作を防ぐためのパスワード保護機能
  • ■ 4-20mAで出力可能
  • ■ ケーブル長さ5m/10m/20m(特殊な長さは、受注生産で可能)

仕様

本体仕様

  溶存酸素 温度
測定範囲 0 ~ 20 mg/L 0 ~ 50.0 ℃
分解能 0.01mg/L 0.1 ℃
精度 ±1% F.S ±0.5 ℃
単位 mg/L、%
温度補償範囲 0 ~ 60.0 ℃(手動または自動)
電極残差信号 <1‰
応答速度 25 ℃(60秒以下)、35 ℃(30秒以下)(90%応答)
安定性 毎週ドリフト2 %F.S以下(一定した圧力および温度)
電流出力 4 ~ 20 mA、20 ~ 4 mA、0 ~ 20 mA (負荷抵抗750 Ω以下)
接点容量 250VAC 3Aまたは30VDC 3A
電源 85 ~ 265VAC、消費電力3W以下
使用環境 地磁気分野を除く強い磁界の干渉なし
動作環境温湿度 0 ~ 60 ℃、90 %RH以下(結露なきこと)
重量 約600 g
寸法 高さ98 mm×幅98 mm×奥行130 mm
標準付属品 取扱説明書、電源ケーブル、DO電極、取付ブラケット
別売品 浸漬型電極ホルダ(1m)・浸漬型延長ホルダ(1m)

注意:警報灯、リレーケーブル(市販の電源ケーブルをご使用ください)は含みません。

プローブ仕様

電源 9 ~ 36 VDC
素材 本体:SUS316L
カバー:POM
Oリング:フッ素ゴム
ケーブル:PVC
防水 IP68 / NEMA6P
計測範囲 0 ~ 20 mg/L(0 ~ 20 ppm)
0 ~ 200% 可飽和度(±3 %)
温度測定範囲 0 ~ 45.0 ℃(±0.5 ℃)
温度センサー NTC 10kΩ
出力 Modbus RS485
測定環境 0 ~ 45 ℃(結露なきこと)
保管環境 0 ~ 65 ℃
圧力 0.3 Mpa以下
寸法 Ø 50 mm×228 mm
重量 約 1.2kg(ケーブル部含む)
ケーブル長 5m / 10m /20m ※ケーブルは任意でカスタム可能。

オプション

浸漬型電極ホルダー1m HJ-HLD-1M浸漬型電極ホルダー1m HJ-HLD-1M

浸漬形電極ホルダー1m HJ-HLD-1M:延長用ホルダーで延長可能


浸漬型 延長用電極ホルダー1m HJ-HLD-EN浸漬型 延長用電極ホルダー1m HJ-HLD-EN

延長用電極ホルダー1m HJ-HLD-EN:複数本接続可能

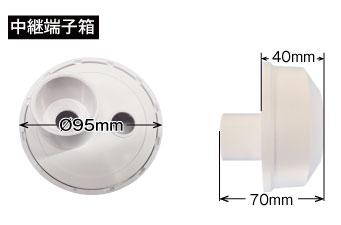

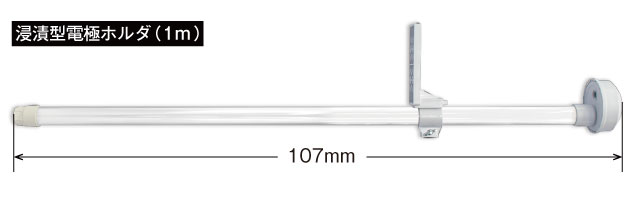

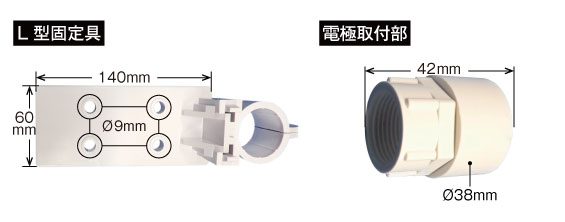

浸漬型 電極ホルダ1m HJ-HLD-1Mの寸法

浸漬型電極ホルダの寸法 浸漬型電極ホルダの寸法 浸漬型電極ホルダの寸法
