エビデント(オリンパス) 工業用ビデオスコープIPLEX G Lite φ4.0/6.0mm
クリックすると縮小します
画像をクリックすると拡大します

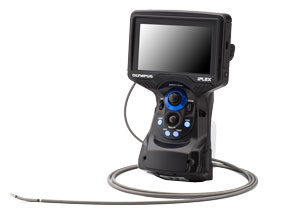

小型軽量ボディに最先端の機能を搭載した、さまざまな現場に対応できる手のひらサイズのビデオスコープ。
明るく見やすい画像と高い記録性を兼ね備え、簡単操作で効率的な検査作業を実現します。
誰にでも容易に片手で操作できる仕様を備えており、狭所での検査においても正確な内視鏡検査を行うことができます。
■負担にならない携帯性
■軽いタッチで精密な湾曲操作
■片手で全ての操作が可能
■タッチパネルモニターで作業がスピーディ
■奥まで明るく観察
■白色光源に加え、紫外線や赤外線の特殊光観察も可能

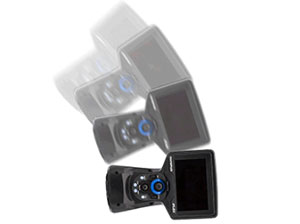

■IP65に加え、米軍規格にも適合するタフネス
■毎秒60コマのビデオ記録
■検査映像をiOSデバイスに無線送信可能
■精密な計測が可能なステレオ計測(オプション)
弊社ではメーカー(エビデント)と協力して全国へ対応しています。
現地デモ可能。リース契約もご利用いただけます。ご興味はありませんか？お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード P-EV-GL9620
エビデント(オリンパス) 工業用ビデオスコープIPLEX G Lite
※引合見積。打合せ相談。外径φ6.0mm/φ4.0mm 長さ2m/3.5m/10m
|
特長
小さなボディ、大きな進化
小型軽量ボディに先端機能を搭載した、さまざまな現場に対応できる手のひらサイズのビデオスコープ。
明るく見やすい画像と高い記録性を兼ね備え、簡単操作で効率的な検査作業を実現します。
さまざまな現場に対応
装備が限られる現場でも負担にならない携帯性（重量1.15kg）を実現。
さまざまな現場に気軽に持ち運びでき、使いやすさを追い求めた設計により、 長時間にわたる検査でも快適に操作できます。
- ■IP65に加え米軍規格にも適合するタフネス：IP65の防塵、防滴耐性に加えて1.2m落下、振動、耐電磁環境その他米国国防軍用規格（MIL-STD）にも適応します。
- ■ 検査用途に合わせてスコープを選択：スコープを用途に合わせて、2m、3.5m（外径 4mm/6mm）、10m（外径6mm）から選べます。
- ■ 移動も簡単：ケースも小型で、飛行機にも手荷物として持ち込み可能です。 ケース寸法 455mm (W) x 330mm (D) x 185 (H) mm
より明るく、ずっと見やすく
IPLEX G Liteビデオスコープは、高画質と携帯性を高次元で両立。
小型で軽量なボディに、高画質を実現するさまざまな技術を搭載しています。

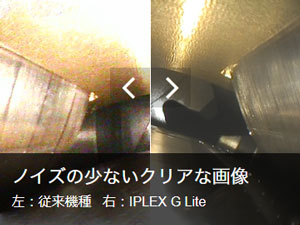

- ■ より明るく、ノイズの少ないクリアな画像：従来モデル（IPLEX UltraLite）の2倍の明るさを実現。 ノイズを低減する独自の画像処理技術により、広い空間の観察や欠陥の発見も容易です。
- ■ 毎秒60フレーム（fps）の滑らかな映像：高いフレームレートによる動画撮影で、動きのある被検体も滑らかに観察と記録ができます。

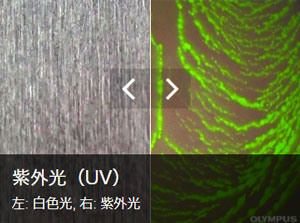

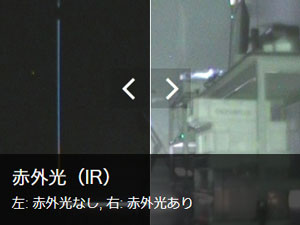

- ■ UVやIRの特殊観察も可能：標準装備の白色光源に加え、オプションで紫外線(UV)や赤外光（IR）の特殊光源ユニットのユーザー交換が可能*。 目に見えないヘアクラックの検出や暗闇での探索など検査用途が拡がります。
- ■ 精密な計測が可能なステレオ計測：視差のある2つのレンズによって、精密な3次元座標で対象を計測できるステレオ計測機能をオプションで準備。 また標準で簡単に計測が可能な スケーラー計測を装備しています。
作業をより効率的に
小型軽量で頑丈なボディには、ハードな現場にスマートに対応する機能を満載。
検査の効率化に大きく貢献します。

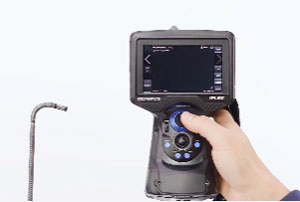

- ■ 精密な動きも思い通りの湾曲操作：電動湾曲機能「TrueFeel」を掲載。 スコープ先端の操作を狙い通りに行え、ターゲット領域にすばやく到達します。
- ■ 動画撮影中に静止画の撮影も可能：ボタンを押すだけで、動画を撮影しながら静止画も同時に撮影できます。
- ■ 任意点のブックマークが可能：動画確認時に任意の点を指定することで、重要な箇所をすぐに再生できます。
- ■ 「もしも」に備えた録画機能：録画ボタンを押し忘れた場合でも、自動的に30分サイクルの録画を開始します。

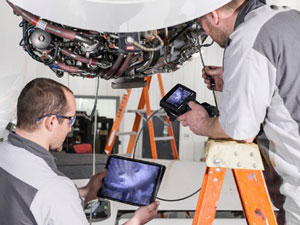

- ■ 検査画像のストリーミング：推奨USB無線LANアダプターを使用したライブ画像ストリーミング機能により、他の検査者とライブ画像を共有することができます。
仕様
基本機能
| 型番 | IV9420GL | IV9420GL-W | IV9435GL | IV9620GL | IV9635GL | IV96100GL | |
|---|---|---|---|---|---|---|---|
| 挿入部 | 外径 | Φ4.0mm | Φ6.0mm | ||||
| 有効長 | 2.0m | 3.5m | 2.0m | 3.5m | 10.0m | ||
| 外装 | 特殊強化加工タングステンブレード | ||||||
| 軟性部構造 | 挿入部先端から本体部側まで一定の硬さ | 挿入部先端に行くに従って徐々にやわらかくなるTapered Flex 方式 | |||||
| 温度センサ | 2段階高温警告 | ||||||
| 湾曲部 | 湾曲角度(４方向) | 130° | 150° | 110° | |||
| 湾曲操作 | TrueFeel方式によるジョイスティック電動湾曲操作。アングルJ/Sにより操作可能; 容易にセンタリング操作が可能 | ||||||
| 質量（バッテリー含む） | 1.15kg | 1.16kg | 1.21kg | 1.23kg | 1.34kg | 1.83kg | |
| 外形寸法（W × D × H） | 128mm × 203mm × 110mm | ||||||
| ケース寸法（W × D × H） | 455mm × 330mm × 185mm 突起部含まず：機内持ち込み可能サイズ | ||||||
| 光源 | LED光源：ECOモード点灯制御により、バッテリ駆動時間延長機能あり | ||||||
| ディスプレイ | 4.3インチ デイライトビュー広視野角 WVGA（800 x 480 pixels）：静電容量方式タッチパネル | ||||||
| 電源 | AC駆動 | 100 V～240V、50/60Hz（付属ACアダプター使用のこと） | |||||
| バッテリー駆動 | 公称 7.4V (付属バッテリー) バッテリー使用可能時間 : 約90分 | ||||||
| ビデオ出力端子 | HDMI | Type C HDMI 1.4 | |||||
| ヘッドセット端子（マイクロフォン入力/ オー ディオ出力） | Φ3.5mm ミニプラグに対応 CTIA準拠 | ||||||
| ワイヤレスライブストリーミング | Type A USB端子に推奨品USB無線LANアダプターを装着し、IPLEX Image ShareアプリでiOSデバイスにて使用可能 | ||||||
| ワイヤレスファイル転送 | Type A USB端子に推奨品USB無線LANアダプターを装着し、IPLEX desktopアプリでPCに転送可能 | ||||||
画像処理機能
| ズーム/明るさ調整機能 | 5倍デジタルズーム、 16ステップデジタル明るさ調整
*BRT12以上で長時間露光が可能（最大2秒間） |
|---|---|
| ゲイン調整機能 | 4モード（Manual、Auto、Wider1、Wider2） |
| ダイナミックノイズリダクション機能 | あり（GUIメニューにより、ON/OFF選択可能） |
| タイトル入力機能 | 半角英数字、または半角カナ30文字以内 |
| ノート入力機能 | 半角英数字、または半角カナ30文字以内、マーク、フリー絵画 |
| 画像表示機能 | ライブ映像は左右反転、上下反転、180度回転が可能 |
画像記録機能
| 記録メディア | 通常 | SDHC（付属SDHCカード使用のこと） | ||||
|---|---|---|---|---|---|---|
| コンスタントビデオ | micro SDHC （推奨品を使用のこと）
*コンスタントビデオ機能ONの設定にして使用可能 | |||||
| 内部メモリ | あり（静止画の記録が可能） | |||||
| プリントスクリーン機能 | 30文字のタイトル, 日付、時刻、ロゴ、システム設定を選択可能 | |||||
| サムネイル画像表示 | あり | |||||
| 静止画像記録 | 解像度 | H768 × V576 (pixels) | ||||
| 記録方式 | JPEG圧縮 | |||||
| 動画記録 | 解像度 | H768 × V576 (pixels) | ||||
| 記録方式 | MPEG 4 AVC/H.264 Baseline Profile準拠で記録、Windows Media Player12以降で再生可能 | |||||
| インデックス機能 | 1動画ファイルあたり最大100インデックス可能 | |||||
| フレームレート | 60fps /30fpsをGUIメニューにより選択可能 | |||||
計測機能
| スケーラー計測 | 検査画面内の既に分かっている長さを基準に被検体の長さを計測 |
|---|---|
| ステレオ計測機能ーソフトアップグレードによるオプション機能（IPLEX G Liteのみ） | |
| 2点間計測 | 指定した2点間の距離を算出 |
| 線基準計測 | 2点間を結んだ基準線から任意のポイントまでの距離を算出 |
| 面基準計測 | 3点間を結んだ基準面から任意のポイントまでの深さ・高さを算出 |
| 全長・面積計測 | 複数点（最大20点）の連結距離、および囲まれた部分の面積を算出 |
使用環境
| 使用環境温度 | 挿入部 | -25～100℃（空気中）、10～30℃（水中） | ||||
|---|---|---|---|---|---|---|
| 挿入部以外 | バッテリー使用時 -10～40℃ （空気中の外気温） | |||||
| ACアダプター駆動時/バッテリー充電時 0℃～40℃（空気中の外気温） | ||||||
| 使用環境湿度 | 15～90%（相対湿度） | |||||
| 耐液耐性 | マシン油、軽油、5%塩水が付着しても支障はありません。 | |||||
| 防塵・防水・防滴耐性 | 挿入部 | 防水構造。光学アダプタを装着した状態で、水中での使用が可能。ただし水中では、ステレオ計測はできません。
IV94シリーズ—耐圧水深 3.5m IV96シリーズ— 耐圧水深 10m | ||||
| 挿入部以外 | IP65準拠（全てのカバーやドアを閉じた場合）水中では使用できません。 | |||||
MIL-STD適合性
以下のMIL-STD-810GおよびMI-STD-461G（米国国防軍用規格）に準拠しています。ただし、全ての状況において、無破損、無故障を保証するものではありません。
| 試験タイプ | 試験方法 |
|---|---|
| 振動試験 | MIL-STD-810G、METHOD 514.7 Procedure I（一般的な振動試験） |
| 輸送落下試験 | MIL-STD-810G、METHOD 516.7 Procedure IV（輸送落下試験） |
| 暴風雨試験 | MIL-STD-810G、METHOD 506.6 Procedure I（暴風雨試験） |
| 高湿度試験 | MIL-STD-810G、METHOD 507.6 Procedure II |
| 塩水噴霧試験 | MIL-STD-810G、METHOD 509.6 |
| 粉塵試験 | MIL-STD-810G、METHOD 510.6 Procedure I（風塵試験） |
| 氷結、凍雨試験 | MIL-STD-810G、METHOD 521.4 |
| 爆発性雰囲気試験 | MIL-STD-810G、METHOD 511.6 Procedure I（爆発性雰囲気での操作試験） |
| 放射イミュニティ（EMI） | MIL-STD-461G、RS103 All ships above decks |
4.0mm IPLEX G Liteスコープ用光学アダプター
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 80° | 120° | 120° | 100° | 100° |
| 視野方向 | 直視 | 側視 | ||||
| 観察深度※1 | 35～∞mm | 2～200mm | 17～∞mm | 2～15mm | 8～∞mm | |
| 先端部 | 外径※2 | Φ4.0mm | ||||
| 先端硬質部長※3 | 19.0mm | 21.7mm | ||||
| オイルクリアリング | 適応 | ー | ||||
6.0mm IPLEX G Liteスコープ用光学アダプター
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 40° | 80° | 80° | 120° | 120° |
| 視野方向 | 直視 | |||||
| 観察深度※1 | 200～∞mm | 9～∞mm | 35～∞mm | 2～200mm | 19～∞mm | |
| 先端部 | 外径※2 | Φ6.0mm | ||||
| 先端硬質部長※3 | 18.4mm | 18.9mm | 18.8mm | 18.9mm | 18.8mm | |
| オイルクリアリング | 適応 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 80° | 120° | 120° | 220° | 100°/100° |
| 視野方向 | 側視 | 直視 | 直視/側視 | |||
| 観察深度※1 | 15～∞mm | 1～25mm | 3～∞mm | 1.6～∞mm | 2.0～∞mm | |
| 先端部 | 外径※2 | Φ6.0mm | Φ8.4mm | Φ6.0mm | ||
| 先端硬質部長※3 | 24.2mm | 21.1mm | 29.5mm | |||
| オイルクリアリング | ー | |||||
IPLEX G Lite用ステレオ計測アダプター（Φ4.0mm/Φ6.0mm）
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
|---|---|---|---|---|---|
| 光学系 | 視野角 | 50°/50° | 60°/60° | ||
| 視野方向 | 直視 | 側視 | 直視 | 側視 | |
| 観察深度※1 | 5～∞mm | 4～∞mm | 5～∞mm | 4～∞mm | |
| 先端部 | 外径※2 | Φ4.0mm | Φ6.0mm | ||
| 先端硬質部長※3 | 24.3mm | 28.4mm | 24.9mm | 31.3mm | |
IPLEX G Lite-W 光学仕様
| 光学系 | |
|---|---|
| 視野角 | 120° |
| 視野方向 | 直視 |
| 観察深度※1 | 4～∞ mm |
| 先端部 | |
| 外径※2 | Φ4.0mm |
| 先端硬質部長※3 | 19.7mm |
| オイルクリアリング | |
| 適応 | |
*1. 観察深度は、観察像が鮮明に写る距離の範囲を示します。
*2. 挿入部に取り付けた状態でφ4.0mm、φ6.0mm またはφ8.4mmの穴に挿入できます。
*3. 挿入部に取り付けたときの先端部の硬質部長を示します。
用途
- ・風力発電
- ・小型ガスタービン/航空機メンテナンス
- ・セキュリティ/アクセス困難な場所・暗所の捜索
- ・プラントメンテナンス 等
自動車業界に工業用内視鏡 Jスコープ
エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に工業用内視鏡 Jスコープ
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
ビル、マンションの建物点検に工業用内視鏡 Jスコープ
電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に工業用内視鏡 Jスコープ
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に工業用内視鏡 Jスコープ
エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検
化学プラントに工業用内視鏡 Jスコープ
各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に工業用内視鏡 Jスコープ
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに工業用内視鏡 Jスコープ
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に工業用内視鏡 Jスコープ
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
