省エネ・脱炭素の必需品。
圧縮空気システムのエア、ガス、真空リーク箇所や部分放電をすばやく、正確にカメラ画像で検出。
エネルギー損失を迅速に防止できる産業用超音波カメラ。
カメラ画像により一目で確認、短時間で点検可能。
操作画面はシンプルで、スマホ感覚でお使いいただけます。
■推定漏れ率（L/min）と漏れコストjpy/hr をリアルタイム表示
■圧縮空気の漏れと高電圧電気システムからの部分放電を検知
■4種類の部分放電を識別（コロナ放電、浮遊放電、表面放電、粒子放電）
■見えない音を可視化、カメラ画像により一目瞭然
■64個のマイクを搭載
■0kHz～65kHz・0kHz～100kHz（選択可）
広い範囲の周波数帯に対応
■4.3インチタッチスクリーン
■SDカードに記録、HDMI出力、USB接続
■「テキスト」と「音」で注釈をつけることが可能
デモ機の貸し出し、訪問デモ可能です！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SNP-014-01
産業用超音波カメラAI56（音響カメラ・圧縮空気漏れ検知カメラ・部分放電検知カメラ）HIKMICRO
※引合見積。リース契約もご利用いただけます。※本体3年保証・バッテリー2年保証
即納
本体保証つき
|
|
商品コード VSD-003-01
測定器用三脚スタンド SD-04 サトテック
※4段アルミニウム／耐荷重5kg／伸長145cm／縮長50cm／重量1252g
即納
オプション品
|
税別 12,800円 （税込 14,080円） |
期間：～2024年12月27日(金)
詳細は年末プレミアムキャンペーンのお知らせをご参照の上、
引合見積フォームよりご依頼ください。
紹介動画
超音波カメラAI56のアップデート
- ●「推定漏れ率」と「漏れコスト」をリアルタイム表示
- ●複数リーク検知モード搭載（マルチ検知モード搭載）になりました。設定で「複数のソース」をON
画面内の複数のエア漏れを検知するモードです。 - ●周波数帯が広くなりました：0kHz～65kHz／0kHz～100kHzで選択可能になりました（旧周波数：2kHz～60kHz）
- ●デジタルズーム最大16倍（旧最大8倍ズーム）
- ●部分放電の深刻度の表示ができるようになりました。
特長
音響画像をカメラの画像上にリアルタイムに合成し、音源を正確に示します。
●64個の低ノイズMEMSマイクロホン
●調整可能な帯域幅：0kHz～65kHz・0kHz～100kHz（選択可）
●ガス漏れ検知や高電圧システムからの部分放電を簡単かつ効果的に検出

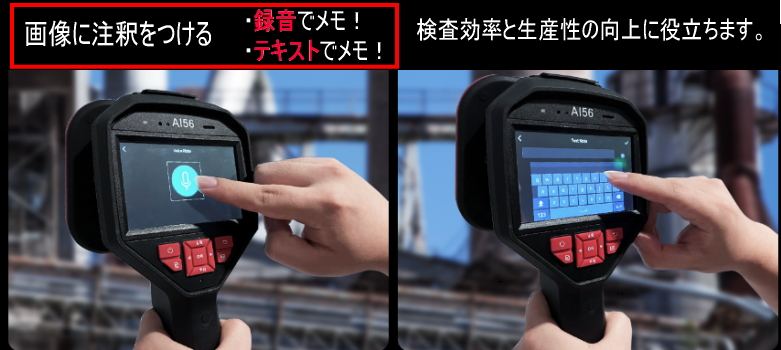

画像に注釈をつけることで伝える
録音機能で音声サポート、画像へのテキスト注釈は検査効率と生産性の向上に役立ちます。
ソフトウェアを使用すると、現場検査画像に基づいて分析し、レポートを作成することができます。
レポートは、圧縮ガス漏れのサイズやエネルギーコスト、部分放電の分類などの詳細な分析を関係者に提供するためにエクスポートすることができます。
圧縮空気システムの空気、ガス、真空漏れ箇所をすばやく、正確に検出でき、軽量で片手操作可能な音響カメラ
騒音のある工場環境でも使用可能。使い方が簡単！空気漏れの修理が必要な箇所をすばやく簡単に特定
■ 4.3インチのタッチスクリーン
■軽量で片手操作可能なカメラ
■ 検知周波数： 周波数が広くなりました
・0kHz～65kHz
・0kHz～100kHzで選択可能になりました
旧周波数：2kHz～60kHz
騒音下でも、正確な音響画像を生成
■音響画像をデジタルカメラの画像上にリアルタイムに合成し、音源を正確に示
■より迅速に問題を発見
■従来の方法よりも最大10倍速く検出
設備保全のメンテナンスワークフローがレベルアップ！より効率的でより正確
工場内で発生する超音波のほとんどが30kHz～50kHzの周波数帯で発生
4種類の部分放電を識別、深刻度の表示
AI56は、コロナ放電、浮遊放電、表面放電、粒子放電を識別し、シーン内のバックグラウンドノイズを除外することができます。
放電の種類と深刻度を知ることで、施設の故障やダウンタイムを最小限に抑えるためのメンテナンススケジュールを立てることができます。
用途
設備エアー漏れや部分放電を可視化！ 省エネルギー対策に効果を発揮する超音波カメラ
「いつでも」、「どこでも」、「誰でも」をコンセプトに開発された軽量で片手操作可能な音響カメラ。
従来の方法よりも最大10倍速く問題を確認
1つのツールでエアリークを簡単に検出、特定、 分析が可能！
格段に小さく軽いため、特に可搬性や機動性が求められる現場向き。片手で簡単！
エアー漏れ（リーク）位置の把握に時間がかかっていませんか？
配管や、タンクからの圧縮空気、窒素ガス、燃料ガスなどの漏れ検知にお困りではありませんか？
高所の配管は特に把握が困難です。
定期的なメンテナンスの実施で、設備の光熱費を削減。コンプレッサーの更新周期を長くすることができます。

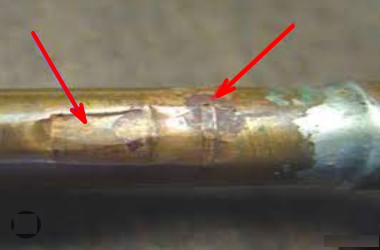

・配管腐食によるピンホールからのエア漏れリーク箇所探知
・溶接機などのエアチューブからのエア漏れリーク箇所探知
・溶接不良によるエア漏れリーク箇所探知

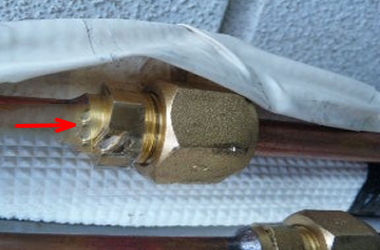

・レギュレータ接手部からのエア漏れリーク箇所の探知
・フランジのゆるみやパッキン劣化によるエア漏れリーク
・真空引き配管の吸い込み検出
導入事例
省エネ対策コンサルタント企業
過給機、油圧ポンプ 製造工場
PAシステム開発メーカー
半導体 製造工場
二輪・四輪・船舶エンジン製造メーカー
車両用スタビライザ 製造工場
自動車内装・外装・カーエアコン 製造工場
ブレーキシステムメーカー
特殊鋼製造メーカー
セラミックス製品 製造メーカー
鍛造品・機械加工品の製造工場
プラスチック用品加工工場
食品加工工場
その他、多くの導入実績がございます。

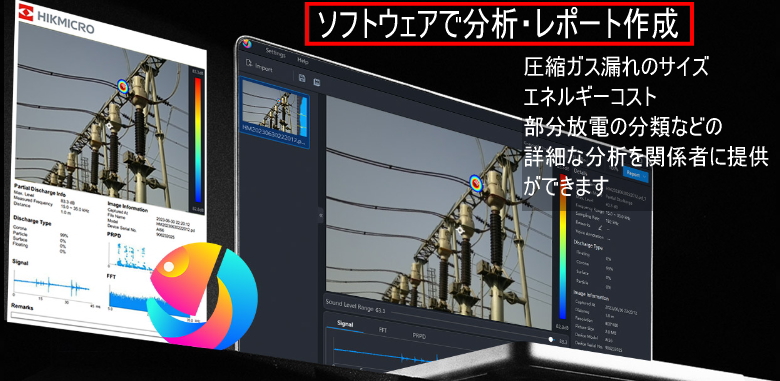

分析ソフトウェア（無料）
無料ソフトウェアを使用すると、現場検査画像に基づいて分析し、レポート作成ができます。
レポートは、圧縮ガス漏れのサイズやエネルギーコスト、部分放電の分類などの詳細な分析を関係者に提供するためにエクスポートすることができます。
PC用ソフトウェア HIKMICRO Analyzer Acoustic
※弊社HPダウンロードページよりダウンロード
- ■ 記録画像に含まれるリーク情報を検証および分析
- ■ エア漏れのサイズ、カラーパレット変更
- ■ 損失金額の単価変更、年間損失金額換算
- ■ 画像保存、レポートのエクスポ ート可能
仕様
| 品番 | HM-AP56-W/W-AI56 |
|---|---|
| マイクロホンの数 | 64 |
| 周波数 | ・0kHz～65kHz ・0kHz～100kHzで選択可能になりました
（旧周波数：2kHz～60kHz） |
| 距離 | 0.3m~100m |
| 音響画像パレット |
8種類のカラー
|
| 検出能力 | >0.008 l/min @ 6 bar from 0.5 m
>0.013 l/min @ 5 bar from 1 m |
| FOV | 51.8°（H）× 36.4°（V） |
| 焦点距離 | 6.4mm |
| 画像の解像度 | 800 × 480 |
| 動画の解像度 | 800 × 480 |
| ビジュアルカメラを内蔵 | 2688 × 1944 (5 MP) |
| ディスプレイモニター | 4.3’LCD タッチスクリーン（800 × 480 解像度） |
| デジタルズーム | 1.0x～16.0x 継続的なズーム |
| 画面の明るさ | 手動・自動 の選択 |
| 記録 | SD Card 最大128GB |
| 画像保存容量 | 20,000画像 |
| 動画保存容量 | 60 Hours MP4の形式で保存 |
| 声のメモ | 最大60秒 |
| テキストのメモ | 最大200文字 |
| 電源 | 充電式電池、ACアダプタ |
| 駆動時間 | 3.5時間 |
| バッテリー充電時間 | フル充電まで4時間 |
| 言語 |
２１言語に対応
|
| 防塵防水 | IP40 |
| 落下試験の高さ | 1.2ｍ |

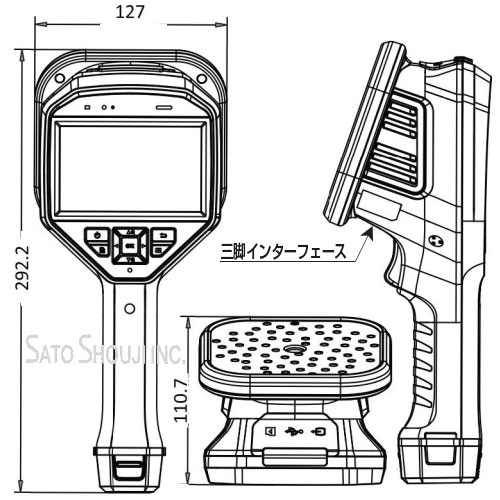

| 寸法 | 292.2mm×127mm×110.7mm |
| 重さ | 約 940 g |
| インターフェイス |
HDMI
|
| 作動環境 | 0 °C ～ 50 °C 95％以下（結露なき環境） |
| 保管環境 | -20 °C ～ 60 °C 95％以下（結露なき環境） |
