貼付型フィルムスリムタイプ白金測温抵抗体Pt100 (3線式)
クリックすると縮小します
画像をクリックすると拡大します
フラット＆スリムなフィルム型白金測温抵抗体。
表面貼り付け温度測定、隙間温度測定に。
ポリミイドテープなど耐熱テープで貼り付けて使用します。
・常用限度：200℃
・許容誤差：クラスA
・3線式
・フィルムサイズ：5×20mm
・感温部厚：約1.1mm（感温素子を含む）
・リード線被膜材質：フッ素樹脂
・リード線長：0.5m/1m/2m/3m/4m/5m/10m ※変更対応可能
・端子形状：ムキだし/Y端子/丸端子 ※変更対応可能
※リード線11m以上は受注生産となります
大量注文もお任せ！特注品の製作OK！3万円以上で送料無料！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 端子 | リード線長 | 価格 |
|---|---|---|---|
|
商品コード TJPSF0520Y3-05
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-0.5M
即納
|
Y端子M3 | 0.5m |
税別 12,950円 （税込 14,245円） |
|
商品コード TJPSF0520Y3-1
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-1M
即納
|
Y端子M3 | 1m |
税別 13,400円 （税込 14,740円） |
|
商品コード TJPSF0520Y3-2
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-2M
即納
|
Y端子M3 | 2m |
税別 14,300円 （税込 15,730円） |
|
商品コード TJPSF0520Y3-3
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-3M
即納
|
Y端子M3 | 3m |
税別 15,200円 （税込 16,720円） |
|
商品コード TJPSF0520Y3-4
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-4M
|
Y端子M3 | 4m |
税別 16,100円 （税込 17,710円） |
|
商品コード TJPSF0520Y3-5
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-5M
即納
|
Y端子M3 | 5m |
税別 17,000円 （税込 18,700円） |
|
商品コード TJPSF0520Y3-10
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520Y3-10M
|
Y端子M3 | 10m |
税別 21,500円 （税込 23,650円） |
|
商品コード TJPSF0520-05
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-0.5M
即納
|
ムキだし | 0.5m |
税別 12,450円 （税込 13,695円） |
|
商品コード TJPSF0520-1
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-1M
即納
|
ムキだし | 1m |
税別 12,900円 （税込 14,190円） |
|
商品コード TJPSF0520-2
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-2M
即納
|
ムキだし | 2m |
税別 13,800円 （税込 15,180円） |
|
商品コード TJPSF0520-3
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-3M
即納
|
ムキだし | 3m |
税別 14,700円 （税込 16,170円） |
|
商品コード TJPSF0520-4
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-4M
|
ムキだし | 4m |
税別 15,600円 （税込 17,160円） |
|
商品コード TJPSF0520-5
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-5M
即納
|
ムキだし | 5m |
税別 16,500円 （税込 18,150円） |
|
商品コード TJPSF0520-10
貼付型温度センサースリム型白金測温抵抗体Pt100 TJP-SF0520-10M
即納
|
ムキだし | 10m |
税別 21,000円 （税込 23,100円） |

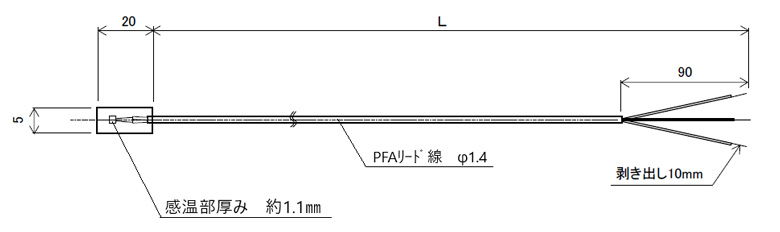

仕様
| 型番 | TJP-SF0520* |
|---|---|
| 常用限度 | 200℃ |
| フィルムサイズ | 5mm×20mm |
| 感温部厚 | 約1.1mm（感温素子を含む） |
| リード線被覆材質 | フッ素樹脂(PFA) |
| リード線長さ | 0.5m, 1m, 2m, 3m, 4m, 5m, 10m ※変更対応可能 |
| 端子形状 | Y端子M3, ムキだし ※変更対応可能 |
| 許容誤差 | classA |
