Jセンサ

貼付型フィルムタイプ白金測温抵抗体Pt100 (4線式)

クリックすると縮小します

貼付型フィルムタイプ白金測温抵抗体Pt100 (4線式)

画像をクリックすると拡大します

校正書類の発行可:有償


極薄耐熱フィルムを使用したフラットタイプの4線式白金測温抵抗体。
フラット形状のため、表面温度測定や隙間への入れ込みが可能。
リード線は極細タイプの仕上外径φ1.6mm。
カプトンテープやポリミドテープなど耐熱テープで貼り付けて測定可能。
■常用限度:200℃
■許容誤差:classA
■フィルムサイズ:15×20mm
■リード線材質:フッ素樹脂
■リード線長:1~10m (任意指定可能)
■接続端子:Y端子/丸端子/ムキだし (指定可能)
※リード線長11m以上をご希望の際はご相談ください

大量注文もお任せ!特注品の製作OK!3万円以上で送料無料!お見積りはお気軽にお問い合わせください!

注文FAX 問い合わせる 見積を依頼 校正付見積を依頼
製品名 リード線長[m] 端子 価格
商品コード TJP4SF1520-1
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-1M (4線式/ムキだし)
1 ムキだし 税別 10,800円
(税込 11,880円)
商品コード TJP4SF1520-2
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-2M (4線式/ムキだし)
2 ムキだし 税別 12,000円
(税込 13,200円)
商品コード TJP4SF1520-3
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-3M (4線式/ムキだし)
3 ムキだし 税別 13,200円
(税込 14,520円)
商品コード TJP4SF1520-4
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-4M (4線式/ムキだし)
4 ムキだし 税別 14,400円
(税込 15,840円)
商品コード TJP4SF1520-5
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-5M (4線式/ムキだし)
5 ムキだし 税別 15,600円
(税込 17,160円)
商品コード TJP4SF1520-10
貼付型フィルムタイプ白金測温抵抗体TJP4-SF1520-10M (4線式/ムキだし)
10 ムキだし 税別 21,600円
(税込 23,760円)

仕様

型番 TJP4-SF1520-*
タイプ 白金測温抵抗体(4線式)
常用限度温度 200℃
感温部フィルムサイズ 15mm×20mm
リード線被覆材質 フッ素樹脂PFA
リード線長さ 1~10m (※指定寸法で変更可能) ※11m以上はご相談ください
リード線外径 仕上がり外径 約φ1.6mm
端子形状 Y端子/丸端子/ムキだし (指定可能)
許容誤差 classA

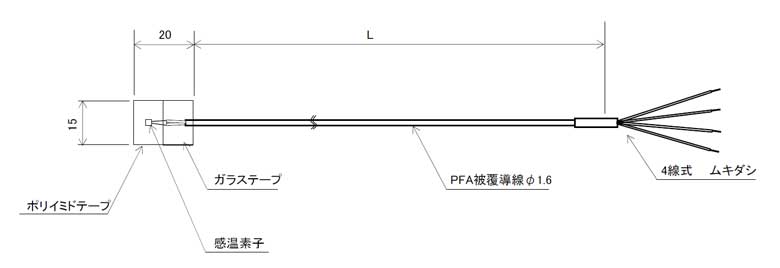

貼付型フィルムタイプ白金測温抵抗体Pt100 (4線式)の図面

温度センサ(熱電対、白金測温抵抗体)の特注製品のご相談
お客様のご要望に応じて1本から特注製品の受注生産が可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。お気軽にご相談ください。
👉お問い合わせはこちら👉熱電対温度センサ図面作成サイト
