超音波リークディテクタカメラ MJ-LKS-V2XT (音響カメラ・圧縮空気漏れ検知)
クリックすると縮小します
画像をクリックすると拡大します
ピンポイントで圧縮空気漏れを検知できるのが人気の理由
■ 漏れ箇所を視覚化（ターゲットマークで漏れ位置を表示)
■タッチパネル式
■ エア漏れで発生する40 kHz前後の超音波を可聴音に変換
■ 測定実効値と最大値をバーグラフ上で表示
■ 漏れ箇所を撮影：測定データと共に画像を保存、PCへのデータ転送
■「リークレベル」「年間消失金額」「漏れ流量」の参考値表示
工場の省エネ、コスト削減、安全対策に効果絶大！
デモ機の貸し出し、訪問デモ可能です！お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
デモ機依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SNP-002-15
超音波リークディテクタカメラ MJ-LKS-V2XT タッチパネル式
※リークごとの写真をPCへデータ転送し情報の共有化ができます！
入荷待ち
|
税別 570,000円 （税込 627,000円） 予約注文受付中 |
超音波カメラ リークディテクターMJ-LKS-V2XTを動画で紹介
超音波リークディテクタカメラ MJ-LKS-V2XT (音響カメラ・圧縮空気漏れ検知)とは
圧縮空気エア漏れやガス漏れ箇所を簡単に探知可能。効率良く漏れ箇所を特定し、時間短縮・省エネ・コスト削減・安全対策に貢献します。
圧縮空気のリークだけなく、真空の漏れ、電気障害、ベアリング異常等、設備の異常に伴って発生するすべての超音波の検知も可能です。

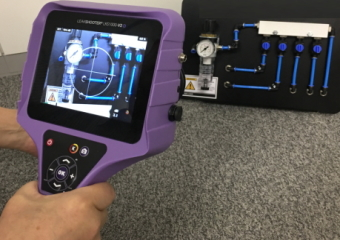

圧縮空気漏れ箇所をピンポイントで検出する超音波カメラ リークディテクターMJ-LKS-V2XT

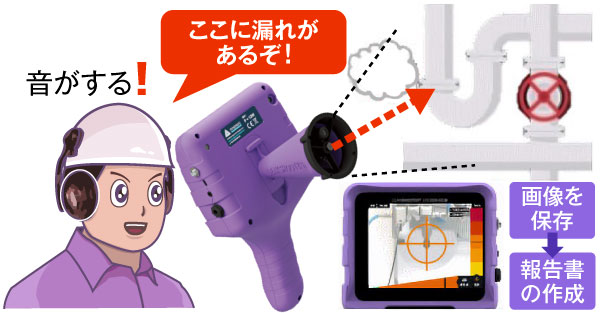

MJ-LKS-V2XTで漏れ箇所をみつける仕組み
噴出する『気体』と『大気』の境界では『乱流』による『超音波』が発生します。
その超音波を検知します。解りやすく言えば『超音波検知器』です。
その超音波を特許の『ダイナミックターゲット』で検知確定『見える化』し、ヘテロダイン技術で『疑似音』として『聞こえる化』して、『目と耳』で感知できるようにしています。
ヘッドホンに受信音がします。
リークの場合『シュー』という明確な音が聞こえます。
カメラのモニター中央部には、超音波の強さに応じた大小の円形枠(ターゲットマーク)が出現します。
円形枠が一番小さくなったところが漏れ箇所です。
カメラボタンを押して画像を撮影しましょう。

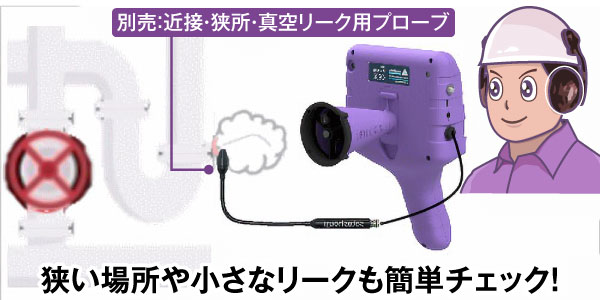

別売のフレキシブルプローブLKS-400MMを使用すると、小さな漏れや真空リークは、より特定しやすくなります。
狭所でのリーク特定にも便利です。
★リークディテクターカメラ使用方法のコツ★
工場内には、いろいろな雑超音波が散乱しています。
常時モニター上にターッゲットマークが表示されるような場合は、地面にセンサ部を向けて、モニター上にマークが表示されないところまで、感度を下げてください。
＊作業者の負担を軽減！『感度』と『音量』の調節が別々なので、ヘッドフォンで耳障りな雑音を聞き続ける必要はありません。

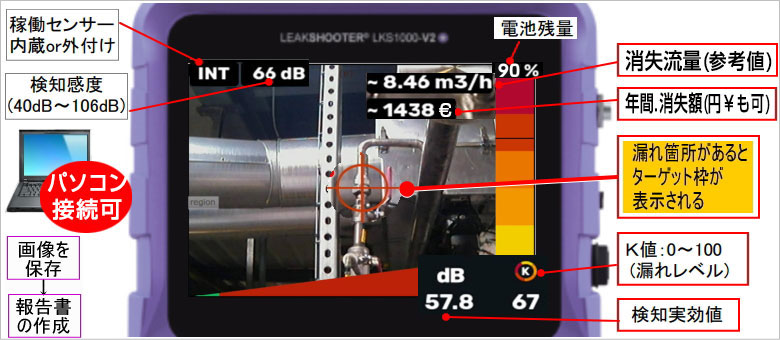

実効値をリアルタイムにデジタル表示。
画面下(モニター下)のカラーバーでもアナログ表示
超音波の存在をモニター上に『見える化』（漏れの位置をターゲットマークで可視化）
超音波を検知しているので、耳に聞こえる騒音の影響は受けません。
工場内の環境雑超音波は、感度調整で排除します。
特長
空気漏れ、ガス漏れにより乱流が発生すると特に40kHz前後の超音波が強めに発生しています。
圧縮空気の配管系からのエアリーク（空気漏れ）は、工場単位では、毎年.数億円もの無駄を発生させている場合もあります。
ある工場では、数十万か所ものパイプの接続箇所があり、多くの漏れを見逃して、多額のお金が消えていることに気がつかない場合があります。
超音波カメラ リークディテクターを使用することによって、効率よくリーク漏れの箇所を探知し、データをPCに取込んで、手早く報告書を作成することが可能です。
早期の保全作業に取り組むことで、年間では莫大な無駄の排除をすることができます。

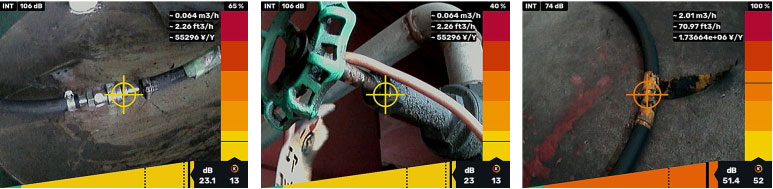

エア漏れの箇所を見える化（可視化）
超音波の発生源をカメラでビジュアル化
工場内で生じる空気漏れ箇所を超音波センサーで簡単・確実に検知（窒素、ヘリウム、二酸化炭素、フロンガス等々）
ヘテロダイン技術で聞こえない超音波を『聞こえる化』
超音波が聞こえる
超音波を人が聞くことができる疑似音に変換
工場の騒音環境下でも付属のヘッドホンで漏れを探知

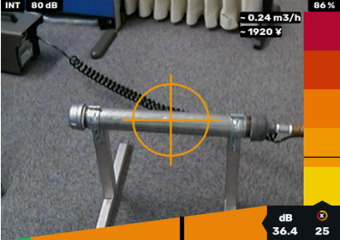

ダイナミックターゲットでリーク箇所を見逃さない
超音波センサーでエア漏れを検知すると、
『その漏れ位置まで自動的に絞りこみが可能』
↓
超音波の強さに応じた大小の円形のターゲットマークが出現。

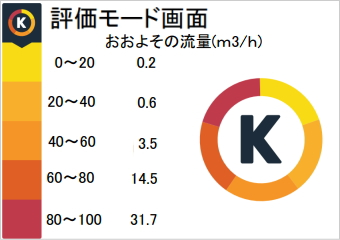

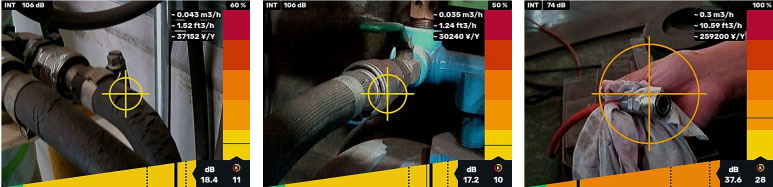

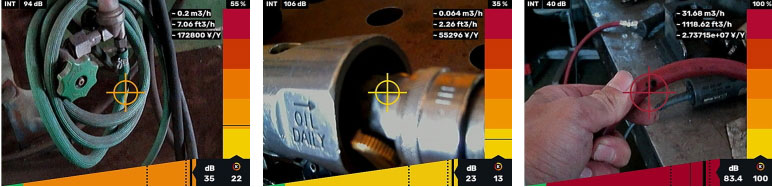

Ｋ(評価)モード：リークレベル・流量(m3/h)・金額(円/年)
評価対象：工業用の圧縮空気のみ
6~8 bar（85~115 Psi）条件：距離1ｍの時

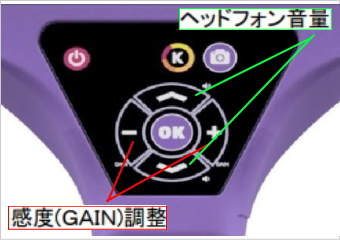

感度調整と音量がセパレート
感度を上げても、音量を下げたままにすることができます。
通常のリークディテクターの問題点
感度調整と音量が一体化しているので
感度を下げると、 音量もいっしょに下がってしまい、感度を上げると、音量も上げるが、耳ざわりな雑音に悩まされます。

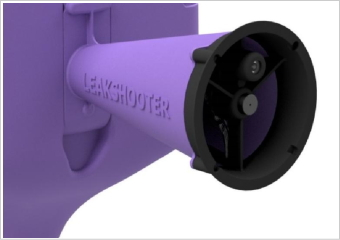

コーンの付け根にあるセンサー部がリーク箇所を特定
指向性をUPするコーン集音器でリーク源を絞り込み。
センサー単独では、検知範囲が広がりすぎ。

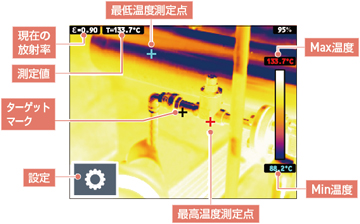

サーモカメラで対象物の温度測定が可能
サーモ画像モードにすると、サーモカメラによりサーモ画像を撮影・保存できます。

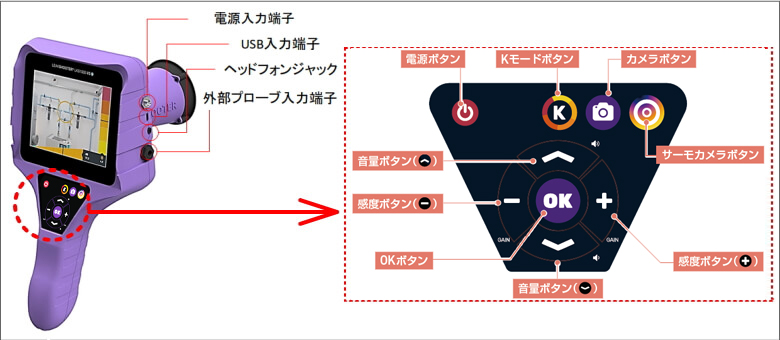

操作パネル（タッチパネル入力も可）
用途(メーカー実績)
自動車工場、家電工場、半導体工場、紙パルプ工場、薬品工場、食品工場、石油プラント、化学プラント、電力プラント、オフィスビル、テーマパーク、航空機整備場、船舶車両整備場等。
| 圧縮空気 | 油圧 | 音響潤滑 | 電気検査 | 機械検査 | 気密検査 | |
| 鉄鋼業 | ● | ● | ● | ● | ● | |
| 自動車 | ● | ● | ● | ● | ● | ● |
| 船/海運/運送 | ● | ● | ● | ● | ● | ● |
| 食品業界 | ● | ● | ● | ● | ||
| 繊維業界 | ● | ● | ● | |||
| 水/排水業界 | ● | ● | ● | ● | ||
| 鋳造業 | ● | ● | ● | ● | ● | |
| セメント業界 | ● | ● | ● | ● | ||
| ガラス/繊維 | ● | ● | ● | ● | ||
| 紙/パルプ業界 | ● | ● | ● | |||
| 鉱業 | ● | ● | ● | ● |
エア－漏れ箇所の特定だけじゃない
エア洩れ箇所からは幅広く雑多な周波数の音波が発生しますが、その中に40kHz付近（人間の耳では聞こえない）の超音波が含まれています。
圧縮ガス（空気、窒素、ヘリウム、二酸化炭素、フロンガス等々）のリークだけでなく、真空の漏れ、電気障害、ベアリング異常等、設備の異常に伴って発生するすべての超音波の検知も可能です。
地上・ラック上配管（長距離導管、プラント内配管など）、建屋内各種ガスヘッダー周辺、設備周辺バルブ・配管、溶接機周辺ホース、保温内ガスリーク（リーク量が多い場合）、各種ガス体タンク周辺、無休設備周辺診断等。
真空工程でのバキュームリーク探知器（真空漏れ検査）として
真空リークもカメラモニターとヘッドホンでとらえます。
通常のエア漏れだけでなく、逆の吸込み漏れである真空リーク(漏れ)をチェックする際にも有効です。
漏れている箇所をカメラとヘッドホンでとらえます。
点検内容を画像で残せるので報告書の作成に重宝します。
(注意点:高価好感度のヘリウム式の真空リークのディテクターなどと比べると検知レベルは違いすぎます。)
電気的障害の検知システム（放電探知機：コロナ放電・トラッキング検知）として
日中晴天下でもコロナ放電を画像と音で認識可能。
活線状態で変圧器等の絶縁劣化を検知します。
コロナ放電検出の一次チェック機（放電探知機）としてのご使用が可能です。
電気を止める事なく、音と画像で、変圧器等の絶縁劣化をすばやくキャッチ！
仕様
| 商品名/型番 | 超音波カメラ リークディテクターMJ-LKS-V2XT | |
|---|---|---|
| 検知可能感度 | 20 m離れた場所にある∅0.1の穴からの漏れを分析（ 内圧3 bar.G）
| |
| 測定温度範囲 | －10 ℃ ～ 400 ℃ （サーモ画像） | |
| カメラ | 640×480ピクセル LED照明つき（ 暗所用）
| |
| ディスプレイ | 5.7インチ カラータッチパネルディスプレイ 640×480ピクセル | |
| 表示 | 標準モード | センサー種類、感度レベル、バッテリー残量表示、
測定実効値（細線）、測定最大値（太線）、 測定実効値（dB）、バーグラフ（Kモード時に色連動） ターゲットマーク（Kモード時に色連動） |
| Kモード | エア漏れ推定量、エア漏れ推定コスト、
K値（バー・数値）、Kモードグラフ | |
| 画像記録 | 枚数 | 最大1000枚 |
| 形式 | PNG | |
| 通信 | USBによるPC接続
| |
| 超音波センサー | 超音波帯域幅：±2 kHz （－6 dBにおける）
中央周波数 ：40 kHz±1 kHz 分析周波数調整範囲：30 kHz～50 kHz（初期設定：42 kHz ） 感度調整：40～106 dB（40/46/54/60/66/74/80/86/94/100/106：11段階） | |
| 供給電源 | リチウムイオン充電池（内蔵）
| |
| 充電時間 | 満充電まで約5時間 | |
| 駆動時間 | 約5時間（満充電時：使用環境により異なる） | |
| ヘッドフォン | ノイズ対策済、音量設定：0 ～ 10段階
| |
| サイズ | 高さ310 ｍｍ×幅165 ｍｍ×厚さ65 ｍｍ（コーン部を除く）
| |
| 重量 | 本体：約820 g、ケース：約4.1 ㎏（ケースを含む総重量：約5.4 ㎏）
| |
| 環境条件 | －10 ℃ ～ 50 ℃、0 %RH ～ 85%RH （結露なきこと）
| |

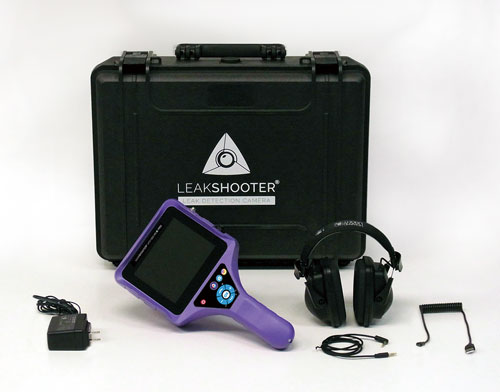

| 付属品 | ・超音波検知カメラ本体 MJ-LKS-V2XT ・取扱説明書（×1） ・ヘッドフォン（×1） ・ヘッドフォン用ケーブル（×1） ・USBケーブル（×1） ・ACアダプター（×1） ・防塵防水耐衝撃ABSキャリングケース（×1） | |
| オプション | フレキシブルプローブLKS-400MM
コンタクトプローブ LKS-ST3 ネックストラップ付カバー LKS-CA2 超音波発信器 SONIC-PLUS 外付USB充電バッテリー LKS-MBL | |
| 製造元 | 予知保全のための革新的な診断ツールの世界的メーカー
弊社株式会社佐藤商事が日本の総代理店 | |
*ガスのリークも検知可能ですが、防爆ではありません。
オプション
コンタクトプローブLKS-ST3
スチームトラップ検査・ベアリング検査用
・IP65の防水仕様、
・250度の温度まで対応
超音波発信器（気密検査・密閉検査用）SONICシリーズ
ハンディタイプの超音波発信器。 全方位13箇所から超音波を発信することで密閉テスト時間の短縮が可能です。 別売の超音波受信器と併用することで、容器、部屋、自動車、コンテナなどの密閉度や空気漏れ箇所の特定などに利用できます。
リーク特定用プローブLKS-400MM
手の届きにくい狭い場所のリーク検知用
高所、狭所の配管、機械設備の点検も簡単にできます。
ネックストラップ付カバー LKS-CA2
汚れや水滴の侵入を防止するカバー。ネックストラップ付きで落下防止、手持ち保持補助に。
外付USB充電モバイルバッテリー LKS-MBL
容量：6700mAh
持続可能時間：約10時間（12W相当の製品に利用した場合）
充電時間：約9時間
認証：PSE、CE
付属品：充電用アダプタ1点、DCケーブル1本、説明書。
