鉄筋探査機 ストラクチャスキャン SIR-EZ LXT

クリックすると縮小します

鉄筋探査機 ストラクチャスキャン SIR-EZ LXT

画像をクリックすると拡大します

校正書類の発行可:有償


鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さを正確に探査可能な一体型電磁波レーダ方式の内部探査機器(鉄筋探査機)。
SIR-EZ XT従来の性能はそのまま、シンプル機能タイプとして登場。
最高性能にこだわり!最低限必要な機能を厳選!
■探査深度約60cm
■鉄筋探査はもちろん、非金属管(電線管、配線、塩ビ管)、厚み、空洞、クラック、土砂化なども探査可能!
■シリーズ最高の高周波(2,700MHz)で高分解能、高深度を達成!
■NETIS登録商品:CB-160009-VE
■世界で初めて地中レーダを実用化/地中レーダ世界シェアNo.1のGSSI社製
※LXTは電線管判別ユニット「AC Line Trac」・超小型「キューブアンテナ」に対応していません

リース契約もご利用いただけます。お気軽にご相談ください!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-KTC-SIREZLXT
鉄筋探査機 ストラクチャスキャン SIR-EZ LXT ※引合見積。リース契約もご利用いただけます。探査深度約600mm / 周波数:2700MHz
税別 3,120,000円
(税込 3,432,000円)
商品コード K-KTC-SIR-OP1
オプション品
報告書作成ソフト Report Editor Pro (鉄筋探査機 SIR-EZシリーズ専用) ※引合見積。リース契約もご利用いただけます。PC上での解析・編集・報告書作成に。
税別 350,000円
(税込 385,000円)
商品コード K-KTC-SIR-OP2
オプション品
予備バッテリー (鉄筋探査機 SR-EZシリーズ用) ※引合見積
税別 50,000円
(税込 55,000円)

特長

【SIR-EZ XTとの違い】
オプション機能がない分シンプルで使いやすく!
電線管判別ユニット「AC Line Trac」 、超小型「キューブアンテナ」2種のオプション機能がない分、LXTはXTに比べシンプルで使いやすいバージョンとして登場いたしました。
それ以外の性能はXTと変わらず、探査深度約600mm / 周波数2700MHzと、深いところまで綺麗に探査します。またタッチパネルにより操作も簡単に行えます。

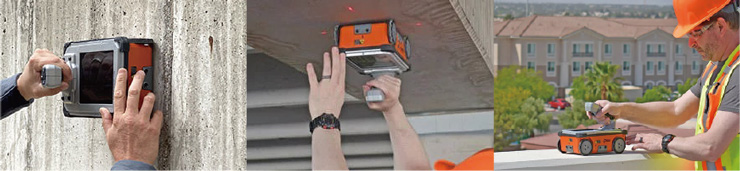

あらゆるシーンでの測定を可能に

  • コンクリート内部探査深度:約60cm
  • 比誘電率設定範囲:2~20 ※従来品:4~12
  • 荒い路面も測定簡単:車高8mm (アンテナ底面と測定面)

頑丈でコンパクトなデザイン

過酷な使用に耐え得るキャビネットを新たに開発。環境の悪い現場でも安心して使用可能。

高解像度アンテナ

SIR-EZシリーズ最高周波の2,700MHzアンテナを装備!

高解像度画面

  • 最先端の6.5インチ高解像度スクリーン(画像表示幅従来より1.5倍!)
  • 操作ボタンのシンプル設計&タッチパネルにより操作性が向上

ストラクチャスキャン SIR-EZ XTの高解像度スクリーン

ストラクチャスキャンSIR-EZ シリーズ共通特長

自動深度補正機能
簡単深度補正機能

正確な比誘電率が分からなくても問題ありません。再生時、自動で正確なかぶり厚を算出し含水率の影響がない優れた精度で深度を補正します。ストラクチャスキャン SIR-EZ 自動深度補正機能

自動感度(ゲイン)補正機能
ボタンひとつで見易く

測定中や再生時に自動で感度調整が一瞬に行え、理想的な探査画像が得られます。ストラクチャスキャン SIR-EZ 自動感度補正機能

フォーカス機能

2D山形波形を一つの点に集点させる機能ストラクチャスキャン SIR-EZ フォーカス機能

3D可視化ソフト

縦横メッシュ状に2D測定し、それらを合成して3D画像を作成する機能ストラクチャスキャン SIR-EZ 3D可視化機能

用途

  • ■コンクリート内部探査
     壁、床、天井等内部の金属と非金属の位置
  • ■鉄筋かぶり厚
  • ■コンクリート厚、土間コンクリート厚
  • ■状態評価
     修復計画のためのコンクリート状態把握
  • ■建造物検査
     橋、記念碑、壁、塔、トンネル、ベランダ、ガレージ、デッキ、ブロック塀
  • ■床版厚さ測定
  • ■床版土砂化
  • ■空洞・空隙探査(ジャンカ・クラック・ひび)
  • ■電線管・塩ビ管・配線
  • ■アスファルト舗装厚
  • ■橋梁、鉄道、トンネル、空港、重要施設(原子力発電所など)
  • ■交通安全施設(高欄など)
  • ■河川管理施設(水門・樋門・樋管)削孔位置探査、空洞探査等

仕様

製品名 ストラクチャスキャン
型式 SIR-EZ LXT
最新バージョン ver 1.6.0
※最新バージョンには無料でバージョンアップ
測定方式 電磁波レーダ方式
測定対象物 鉄筋(金属)、配線、塩ビ管・CD管・PF管(非金属管)、電線管、空洞、コンクリート厚、アスファルト舗装厚、トンネル覆工厚等
最大測定深度 約600mm
測定レンジ設定 10,20,30,40,50,60cm
アンテナ中心の周波数 2.7GHz(2,700MHz)
比誘電率設定範囲 2~20
測定距離(一回の走査) 無制限
データ保存 内蔵メモリ14.5GB
外部接続・出力 PC(専用ソフト必要 Report Editor Pro)、PNG画面保存、USB
電源 バッテリー駆動(2.5時間但しLED低照度)
※充電器にはバッテリーリフレッシュ機能付き
寸法 約157(W)×184(H)×236(D)mm
重量 約1.8kg(バッテリー装着時)
車高 8mm
表示のサイズ 6.5インチ
ディスプレイ解像度 1024×768
使用温度 -20℃〜40℃
保存温度 -20℃〜60℃
相対湿度 95%以下
保護等級 IP65
付属品 本体×1、充電器×1、バッテリー×1、収納ケース×1、安全リスト・ストラップ×1、ハンドル着脱工具×1、マニュアル×1、グリッドシート×1(30×30cm×3、60×60cm×3)、校正証明書資料

鉄筋探査機 ストラクチャスキャン SIR-EZ LXTのオプション

報告書作成ソフト Report Editor Pro レポートエディタ プロ

報告書作成ソフト Report Editor Pro レポートエディタ プロ

ストラクチャスキャンSIR-EZシリーズ専用の報告書作成ソフト。
SIR-EZシリーズの探査結果をパソコンで表示、編集可能。
最適な報告書を作成できます。

・鉄筋位置特定がより簡単で直感的に!
・Windows10対応
・AC Line Trac / キューブアンテナにも対応
・Excel出力可能

他オプション

  • ■エクステンションポール
  • ■エクステンションポール専用軽量ケース
  • ■予備バッテリー
  • ■予備充電器
  • ■グリッドシート(30×30cm、60×60cm、100×100cm、60×120cm)
  • ■LXT専用小型ケース
  • ■高硬度ガラス液晶保護フィルム(強化ガラス)

※買い物カゴのないものはお問合せください
