A&D 防塵・防水型重量級電子天びん GX-Lシリーズ
クリックすると縮小します
画像をクリックすると拡大します
分銅内蔵タイプの重量級電子天びん。
最大ひょう量 102kg / 防塵・防水等級 IP65。
堅牢ボディで組込みの用途、粉体など計量に最適な設計。
■ ワイドセレクション：0.1g（12kg）～1g（102kg）
■ スイングアーム型（一体型）/ 表示部分離型から選択可能
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | ひょう量 | 最小表示 | 価格 |
|---|---|---|---|
商品コード H-AD-GX102000L
A&D 防塵防水型重量級天秤 GX-102000L
※一体型
|
102 kg | 1 g |
税別 300,000円 （税込 330,000円） |
商品コード H-AD-GX102000S
A&D 防塵防水型重量級天秤 GX-102000LS(分離型)
※表示部 分離型
|
102 kg | 1 g |
税別 315,000円 （税込 346,500円） |
|
商品コード H-AD-GX12001L
A&D 防塵防水型重量級天秤 GX-12001L
※一体型
|
12 kg | 0.1 g |
税別 165,000円 （税込 181,500円） |
|
商品コード H-AD-GX22001L
A&D 防塵防水型重量級天秤 GX-22001L
※一体型
|
22 kg | 0.1 g |
税別 187,500円 （税込 206,250円） |
|
商品コード H-AD-GX32001L
A&D 防塵防水型重量級天秤 GX-32001L
※一体型
|
32 kg | 0.1 g |
税別 247,500円 （税込 272,250円） |
|
商品コード H-AD-GX32001LD
A&D 防塵防水型重量級天秤 GX-32001LD
※一体型
|
32 kg | 1 g / 0.1 g |
税別 157,500円 （税込 173,250円） |
|
商品コード H-AD-GX32001LS
A&D 防塵防水型重量級天秤 GX-32001LS(分離型)
※表示部 分離型
|
32 kg | 0.1 g |
税別 262,500円 （税込 288,750円） |
|
商品コード H-AD-GX3201LDS
A&D 防塵防水型重量級天秤 GX-32001LDS(分離型)
※表示部 分離型
|
32 kg | 1 g / 0.1 g |
税別 172,500円 （税込 189,750円） |
|
商品コード H-AD-GX42001L
A&D 防塵防水型重量級天秤 GX-42001L
※一体型
|
42 kg | 0.5 g |
税別 210,000円 （税込 231,000円） |
|
商品コード H-AD-GX62000L
A&D 防塵防水型重量級天秤 GX-62000L
※一体型
|
62 kg | 1 g |
税別 240,000円 （税込 264,000円） |
|
商品コード H-AD-GX62000LS
A&D 防塵防水型重量級天秤 GX-62000LS(分離型)
※表示部 分離型
|
62 kg | 1 g |
税別 255,000円 （税込 280,500円） |
|
商品コード H-AD-GX62001L
A&D 防塵防水型重量級天秤 GX-62001L
※一体型
|
62 kg | 0.1 g |
税別 337,500円 （税込 371,250円） |
|
商品コード H-AD-GX62001LS
A&D 防塵防水型重量級天秤 GX-62001LS(分離型)
※表示部 分離型
|
62 kg | 0.1 g |
税別 352,500円 （税込 387,750円） |
業界初・・・3つの機能を新提案・・・ISD / ECL / FRD
生産ラインの組み込み時に ISD：衝撃検出機能（Impact Shock Detection）【特許取得済】

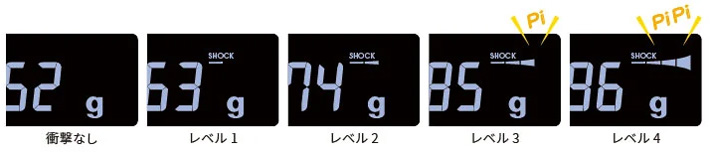

計量皿に衝撃が加わった時に4段階の警告表示とブザーでお知らせ
生産ライン：ワークの衝撃の度合いを簡単にチェック→ 設置時の作業効率アップ・設置後の天びんの故障を防ぐ
研究用途：天びんの使用時の衝撃による故障、計量値ずれの回避→ 計量精度の確保
衝撃レベルの警告表示＋ ロギング機能：衝撃レベル3、4のものを記録（50データ）
測定しづらい「衝撃の度合い」を簡単にチェック。強い衝撃を受けた時は警告を出すので、安心して使用可能。
天びんの繰り返し性・最小計量値の確認に ECL：電子制御荷重（自己点検）機能【特許取得済】
- ■ 独自の天びん内部の機構によって、外部分銅を使わずに天びんの繰り返し性(標準偏差SD）を計量・算出
- ■ 故障診断や、その設置環境で天びんの性能が出ているかの診断機能（SDがスペック内のとき”OK”表示）
- ■ 約90 秒で自動的に測定
生産ライン：ラインに組み込むなど、設置環境が悪い場合の精度確認少量の負荷で計量・算出→ ワーク
（風袋）が大きくて、内蔵分銅ではオーバーロードになってしまうケースでも算出可能。
研究用途：ドラフトチャンバー用やバランスエンクロージャー内で使用する際の、風や振動の影響のチェックや最小計量値の確認に。
”最小計量値警告機能”を使用することで、サンプル量が設定した最小計量値を満たしているかを一目で判断
（「g」モードのみ。ECLで算出した値の他、任意で設定も可能。）
外部分銅を使って点検する手間を省き、自動で行う事で、作業効率アップ。最小計量値の警告機能で安心して使用可能
ポンプ流量など液体の計量に FRD：流量測定機能（Flow Rate Display）【特許取得済】
荷重の変化を「流量」として計算天びん単体で高精度の流量測定が可能。天びんが防水仕様なので液体が本体にかかっても問題ありません。
生産ライン：移送ポンプや定量供給装置（液体や粉体）などの精度と安定性の向上
研究用途：細胞培養用の培地に添加された溶液の流速の制御など
長いスパンでのトレンドや一時的な変化など、様々な流動特性の確認に。内部クロックの個体差の問題もクリアして、正確な流量を把握。
特長
選べる２つの形状： スイングアーム型（一体型） / 表示部 分離型
スイングアーム型（一体型）：スイングアーム形状になっており、約100度の角度調整が可能。作業台の上で使用するために、前面まで表示部を引き下げたり、大きなものを計量する場合に少し後方へ倒すことが可能（可動範囲 約100度）。

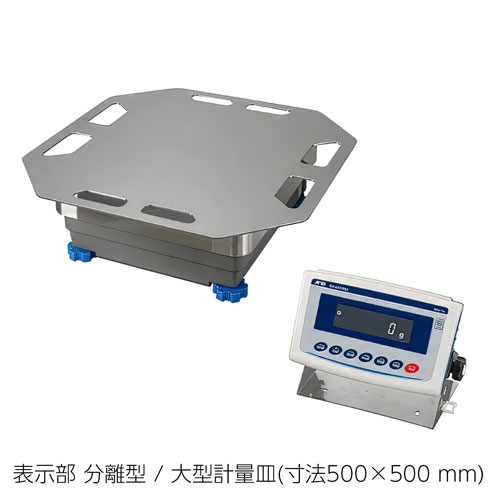

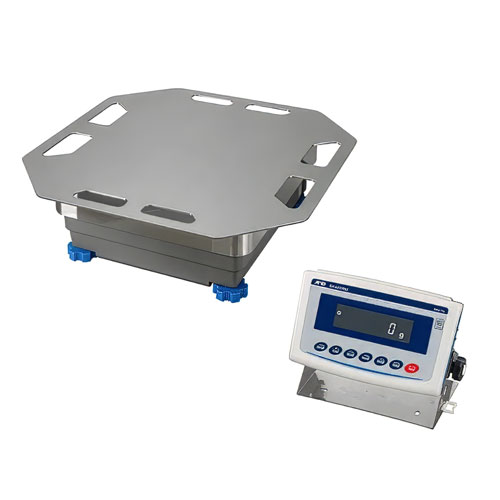

表示部 分離型：スタンドは壁掛け金具として使用可能な形状。ケーブル長約3m。オプションのケーブルGXL-07と交換することで約5mにすることが可能。
防塵・防水仕様
粉体や液体の計量をする場合にも安心の「防塵・防水等級IP65 」
■ RS-232Cインタフェース：オプションの防塵・防水ケーブル（AX-KO2737-500JA）などにより防塵・防水仕様の状態でケーブルを接続できます
■ USBインタフェース：防塵・防水仕様です
傾きの自動検出と警告
傾斜アラームは、誤差要因となる傾きを検出すると、水平玉のLEDを点滅させると同時に、「TILT」を点滅表示させます。
最小計量値の設定
最小計量値は、キーによる直接入力、ECLによる算出結果を使用、外部分銅10回の載せ降しから天びんが自動計算、いずれの方法でも設定できます。
（許容誤差は、1%またはUSP第41章の定める0.1%、どちらかを選択）
さらに、測定中にサンプル量が最小計量値として設定された値に達するまで、警告を表示させることができます。
※ 表示単位がグラム表示の時のみ機能します。
※ 統計演算機能、データメモリ機能と併用できません。
パスワード機能
■ 天びんの使用者、時計の設定を制限するセキュリティ機能
■ 天びん使用前にパスワード入力 管理者 / 使用者 / ゲストの3段階
2つのホールド機能
Aモード：動物等の計量用 / Bモード：安定時に表示を固定
Bモードは、計量値を安定マーク点灯時に固定。
被計量物を天びんから降ろした後も、5秒間表示を保持するので、被計量物の寸法が大きくて表示部が見えない場合でも被計量物を降ろしてから計量値を読み取ることが可能。
コンパレータ機能
「少ない・ちょうど良い・多い」を［Lo、Ok、Hi」表示。
パック詰めやランク分け作業に便利。（3段/5段）
更にコンパレータ結果を出力したり、本体で拡大表示することも可能。
オートパワーオン・オフ機能
機能は内部設定でオン・オフの選択可能。（PLCなどからのコマンドでも制御可）
例：組込み装置の電源がOn ⇒ 天びんに通電したら、天びん側の電源がOnになる
2ch出力標準装備
PCとプリンタ・PLC・外部表示器など、2ch同時接続が可能
■RS-232Cインタフェース（D-Sub9Pオス）
別売の防水ケーブル AX-KO2737-500JA 、AX-KO7695-500で防塵・防水等級 IP65
■USBインタフェース（ミニBタイプ）、USBケーブル（1.8ｍ）付属（IP65）
統計演算
計量値を統計処理し、結果を表示・出力。
比重計モード
固体または液体の比重を計算して表示・出力。
UFC機能（Universal Flex Coms）
出力フォーマットを任意に設定することが可能。
風袋値出力機能
グロス（総量）、ネット（正味量）、テア（風袋量）のデータ出力が可能。
計量結果をアナログ出力
別売品のアナログ電圧出力（GXL-06）で0～1V、または0.2～1V）出力が可能。外部機器の制御に有効活用できます（非防水仕様です）。
アナログ出力は、表示書き換え周期に応じて更新されます。表示書き換え周期は天びんの内部設定で変更可能です（約5回/秒、約10回/秒、約20回/秒）。
Bluetooth®通信インタフェース GXL-27JA（IP65）
スマートフォンやPC、Bluetooth®通信外部表示器AD-8931-JAなどに無線でデータ送信が可能。
USBファンクション機能（内部設定で、単方向と双方向の切替が可能）
単方向（クイックUSB）：ドライバのインストールも不要で、PCに直接出力
アルファベットも出力できるので、GLP出力や統計演算出力にも対応
双方向通信：データ処理ソフトWinCTでのデータ取得が可能
双方向通信させる場合は、「仮想COMモード用」ドライバーのインストールが必要です
時計機能
GLP出力時やデータメモリ時に日付・時刻データを出力、記憶可能
床下ひょう量
床下ひょう量金具： GP-20 / GP-21
表示モード
g（グラム）、PCS（個数）、％（パーセント）、ct（カラット）、mom（もんめ：真珠計量用単位）、DS（比重）
データメモリ機能
計量値：最大200個 / 単位質量（個数計量）最大50個 / 感度調整履歴 最大50個）
コンパレータ設定値（上下限値）：最大20セット / 風袋値最大20個
統計演算機能、風袋値出力機能、最小計量値の警告機能と併用できません
仕様
| GX-L（分銅内蔵タイプ） | GX-12001L | GX-22001L | GX-32001L
GX-32001LS |
GX-32001LD
GX-32001LDS | |
|---|---|---|---|---|---|
| ひょう量 | 12 kg | 22 kg | 32 kg | 32 kg | |
| 最小表示 | 0.1 g | 1 g / 0.1 g（※1） | |||
| 繰り返し性（標準偏差） | 0.1 g | 0.5 g / 0.1 g | |||
| 直線性 | ±0.2 g | ±1 g / ±0.2 g | |||
| 感度ドリフト
（10℃～30℃ 自動校正オフ時） |
±3 ppm/℃ | ±5 ppm/℃ | |||
| 個数モード | 最小単位質量 | 0.1 g | 1 g | ||
| パーセントモード | 最小100%質量 | 10 g | 100 g | ||
| カラット | ひょう量 | 60000 ct | 110000 ct | 160000 ct | 160000 ct /
31000 ct |
| 最小表示 | 0.5 ct | 5 ct / 0.5 ct | |||
| もんめ | ひょう量 | 3200 mom | 5666 mom | 8533 mom | 8533 mom / 1653 mom |
| 最小表示 | 0.05 mom | 0.5 mom / 0.05 mom | |||
| 計量皿寸法 | 384×344 mm | ||||
| 外形寸法 | 372（W）x 615（D）x 130（H）mm
（GX-LSの計量台部は344（W） x 442（D）x 130（H） mm）（※2） | ||||
| 本体質量 | 約17 kg | ||||
（※1）重い風袋を載せても精密レンジでの計量が可能です。（スマートレンジ機能）
（※2）表示部分離タイプ（GX-32001LS/32001LDS/62001LS/62000LS/102000LS）の表示部外形寸法は､260（W）x 164（D）x 202（H）mm です｡
| GX-L（分銅内蔵タイプ） | GX-42001L | GX-62001L
GX-62001LS |
GX-62000L
GX-62000LS |
GX-102000L
GX-102000LS | |
|---|---|---|---|---|---|
| ひょう量 | 42 kg | 62 kg | 102 kg | ||
| 最小表示 | 0.5 g | 0.1 g | 1 g | ||
| 繰り返し性（標準偏差） | 0.5 g | 0.2 g | 0.7 g | 1 g | |
| 直線性 | ±1 g | ±0.5 g | ±1 g | ±2 g | |
| 感度ドリフト
（10℃～30℃ 自動校正オフ時） |
±5 ppm/℃ | ±6 ppm/℃ | |||
| 個数モード | 最小単位質量 | 0.5 g | 0.1 g | 1 g | |
| パーセントモード | 最小100%質量 | 50 g | 10 g | 100 g | |
| カラット | ひょう量 | 210000 ct | 310000 ct | 510000 ct | |
| 最小表示 | 5 ct | 0.5 ct | 5 ct | ||
| もんめ | ひょう量 | 11200 mom | 16533 mom | 27200 mom | |
| 最小表示 | 0.2 mom | 0.05 mom | 0.5 mom | ||
| 計量皿寸法 | 384 x 344 mm | 386 x 346 mm | |||
| 外形寸法 | 372（W）x 615（D）x 130（H）mm
（GX-LS（台部）は344（W）x 442（D）x 130（H）mm）（※3） |
373（W）x 615（D）x 130（H）mm
（GX-LS（台部）は346（W）x 443（D）x 130（H）mm）（※3） | |||
| 本体質量 | 約17 kg | 約18 kg | |||
（※3）表示部分離タイプ（GX-32001LS/32001LDS/62001LS/62000LS/102000LS）の表示部外形寸法は､260（W）x 164（D）x 202（H）mm です｡
本体仕様
| 内蔵分銅 | あり |
|---|---|
| 自動感度調整 | あり |
| 単位表示 | g / kg / pcs（個数） / ％（パーセント） / ct（カラット） / mom（もんめ） / 比重 |
| 表示書換 | 5回/秒、10回/秒、20回/秒 |
| 安定所要時間
（FAST 設定時の代表値） |
約 1.5秒 |
| 時計機能 | あり |
| データメモリ数 | 最大200個（計量値） |
| インタフェース | RS-232C（D-Sub9P） / USB ミニB
LAN（オプション） / Bluetooth（オプション） |
| 計量皿寸法 | ひょう量12kg～62kgモデル：344（W）×384（D）mm
ひょう量102kgモデル：346（W）×386（D）mm |
| 防塵・防水等級 | IP 65 |
オプション
カゴに無いものは見積をご依頼ください。
| 型名 | 品名 | 標準価格（税抜） |
|---|---|---|
| GXL-04 | コンパレータ出力(リレー 3段/5段)・ブザー / 接点入力 / RS-232C（※4）（※5） | ￥25,000 |
| GXL-06 | アナログ出力：0～1 Vまたは0.2 V～1 V / RS-232C（※4）（※5） | ￥30,000 |
| GXL-07 | 表示部 分離型（GX-LS）用ケーブル 5 m | ￥25,000 |
| GXL-08 | イーサネットインタフェース （TCP/IP） （※4）（※5） | ￥30,000 |
| GXL-27JA | Bluetooth®インタフェース（※4） | ￥9,000 |
| GP-12 | 動物計量皿 | ￥98,000 |
| GP-16 | AD-8127用プリンタ台 | ￥20,000 |
| GP-20 | 床下ひょう量金具（ひょう量42 kg以下モデル用） | ￥15,000 |
| GP-21 | 床下ひょう量金具（ひょう量62 kg以上モデル用） | ￥35,000 |
| GP-22 | AD-8121B用プリンタ台 | ￥20,000 |
| AD-1683A | 除電器 | ￥75,000 |
| AD-1684A | 静電気測定器 | ￥105,000 |
| AD-1687 | 環境ロガー | ￥40,000 |
| AD-8126 | ミニプリンタ | ￥48,000 |
| AD-8920A | 外部表示器 | ￥12,000 |
| AD-8922A | 外部コントローラ | ￥36,000 |
| AX-GXL-31 | 表示部保護カバー：5枚入り | ￥3,400 |
| AX-TB248 | ACアダプタ（標準付属品） | ￥3,500 |
| AX-KO2737-500JA | 防水ケーブル：D-Sub9P（メス）～D-Sub9P（メス） / 5 m | ￥20,000 |
| AX-KO7695-500 | 防水ケーブル：D-Sub9P（メス）～D-Sub9P（オス） / 5 m（※6） | ￥20,000 |
（※4）同時に使用できません。標準装備のRS-232C＋USBインタフェースと交換して装着します。
（※5）GXL-04 / GXL-06 / GXL-08装着時は非防水仕様になります。
（※6）データロガー AD-1688、USBコンバータ AD-8527等に使用するケーブルです。
