HIKMICRO 産業用超音波カメラAI76(音響カメラ・圧縮空気漏れ) 安心サポート
省エネ・脱炭素の必需品。エネルギー損失を迅速に防止できる産業用超音波カメラ。
超音波を検知するMEMSマイクが136個搭載。
圧縮空気システムのエア、ガス、真空リーク箇所や部分放電をすばやく、正確に検出。
カメラ画像により一目で確認、短時間で点検可能。
タッチパネル式操作画面で、スマホ感覚でお使いいただけます。
■空気漏れ・放電を可視化。カメラ画像により一目瞭然
■圧縮空気漏れと高電圧電気システムからの部分放電を検知
■推定漏れ率(L/min)と漏れコスト(jpy/hr)をリアルタイム表示
■4種類の部分放電を識別(コロナ放電/浮遊放電/表面放電/粒子放電)
■136個のMEMSマイクを搭載し、騒音環境でも微小なリークの検出が可能
■広範囲の周波数帯に対応(0~100kHz)
■4.3インチタッチスクリーン
■SDカードに記録、HDMI出力、USB接続
■「テキスト」と「音」で注釈をつけることが可能
無料デモ実施中!直感的な使いやすさを実感!大量注文もお任せ!お見積りはお気軽にお問い合わせください!
期間:~2025年3月28日(金)
詳細は新春プレミアムキャンペーンのお知らせをご参照の上、
引合見積フォームよりご依頼ください。

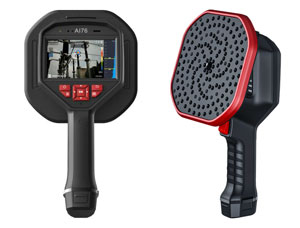

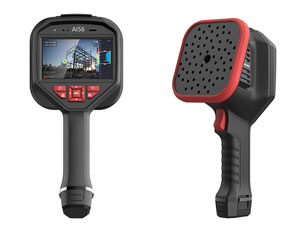

AI56とAI76の比較
製品型番 | AI56 | AI76 |
---|---|---|
外観 | ![]() |
![]() |
MEMSマイク数 | 64個 | 136個 |
検出能力 | >0.008 l/min @ 6 bar from 0.5 m
>0.013 l/min @ 5 bar from 1 m |
>0.0047 l/min @ 6 bar from 0.5 m
>0.0073 l/min @ 5 bar from 1 m |
周波数帯 | 0kHz~100kHz | 0kHz~100kHz |
重量 | 約 940g | 約 1200g |
AI56との違い | AI56の約2倍のマイク数により、超音波の検知能力が向上。
自己ノイズレベルが低減され、信号対ノイズ比が向上。 高騒音環境下でより優れたパフォーマンスを発揮。 音源の空間定位精度も向上し、音の位置をより正確に検出可能。 |
特長
配管からの圧縮空気漏れ・ガス漏れを検知して見える化

高電圧電気システムの部分放電を検知して見える化

MEMSマイクが136個搭載で正確に超音波を検知
0~100kHzまでの周波数を検知し、微小な空気漏れも検知。
高騒音環境下でより優れたパフォーマンスを発揮

150m先の空気漏れ、放電を検知
離れた場所からでも簡単に空気漏れ、放電の点検が可能。
高所の点検も安全に行えます。

録音・テキストメモ機能
画像に注釈をつけることが可能(音声・テキスト)
検査効率と生産性の向上に役立ちます。

ソフトウェアでレポート作成
無料ソフトウェアを使用してパソコンで、現場検査画像の分析やレポート作成ができます。

4.3インチのタッチスクリーン
タッチパネル式スクリーンでスマホ感覚で操作可能。

軽量で片手操作可能
重量約1.2kgで片手で持って検査が可能。

用途
圧縮空気漏れ・ガス漏れの点検に

■ 配管腐食によるピンホールからのエア漏れリーク箇所探知
■ 溶接不良によるエア漏れリーク箇所探知
■ フランジのゆるみやパッキン劣化によるエア漏れリーク
■ 真空引き配管の吸い込み検出
部分放電の点検に

■ 高電圧電気システムからの部分放電の点検に
■ 電気機器や設備の検査に
■ 部分放電の分類などの詳細な分析を関係者に提供
■ 放電の種類と深刻度を知ることで、施設の故障やダウンタイムを最小限に抑えます。

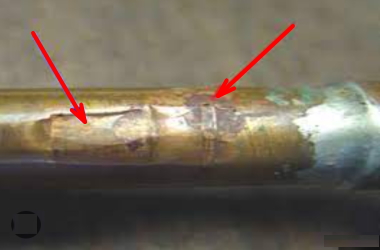

配管腐食によるピンホールからのエア漏れリーク箇所探知

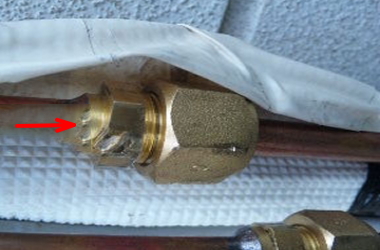

レギュレータ接手部からのエア漏れリーク箇所の探知
導入事例
省エネ対策コンサルタント企業
過給機、油圧ポンプ 製造工場
PAシステム開発メーカー
半導体 製造工場
二輪・四輪・船舶エンジン製造メーカー
車両用スタビライザ 製造工場
自動車内装・外装・カーエアコン 製造工場
ブレーキシステムメーカー
特殊鋼製造メーカー
セラミックス製品 製造メーカー
鍛造品・機械加工品の製造工場
プラスチック用品加工工場
食品加工工場
その他、多くの導入実績がございます。
分析ソフトウェア(無料)

無料ソフトウェアを使用すると、現場検査画像に基づいて分析し、レポート作成ができます。 レポートは、圧縮ガス漏れのサイズやエネルギーコスト、部分放電の分類などの詳細な分析を関係者に提供するためにエクスポートすることができます。
PC用ソフトウェア HIKMICRO Analyzer Acoustic
※弊社HPダウンロードページよりダウンロード

- ■ 記録画像に含まれるリーク情報を検証および分析
- ■ エア漏れのサイズ、カラーパレット変更
- ■ 損失金額の単価変更、年間損失金額換算
- ■ 画像保存、レポートのエクスポ ート可能
仕様
品番 | HM-AP5DN-W/W-AI76 |
---|---|
音響 | |
マイクロホンの数 | 136 |
帯域幅 | 0 kHz ~ 100kHz、調整範囲 MEMS サンプリング周波数: 192 kHz |
距離 | 0.3m~150m |
カメラの視野 | 50.2°×35.4° |
音響強度表示 | ピークポイント |
音響画像のフレームレート | 25fps |
音響画像の解像度 | 800×480 |
音響画像パレット | ホワイトブラック、ブラックホワイト、レインボー、フュージョン、アイアンボウ、レッドブラック、レイン、ブルーレッド |
検出能力 | >0.0047 l/min @ 6 bar、0.5 mから
>0.0073 l/min @ 5 bar、1 mから |
放電検出 | 自動検出 50/60Hz |
放電タイプ | コロナ放電、粒子放電、浮遊放電、表面放電 |
ダイナミックレンジ | 下限:<-15dB 上限:>120dB |
画面表示 | |
ビジュアルカメラ | 2688 x 1944 (5 MP) |
画面 | 解像度 800 × 480、4.3 インチ LCD タッチ スクリーン |
画面の明るさ | 手動/自動 |
デジタルズーム | 1.0倍~16.0倍連続 |
データの保存と通信 | |
記録媒体 | 取り外し可能な64GB SDカード |
画像保存容量 | 18000枚の画像 |
注釈 | 音声メモ: 最大60秒 テキストメモ: 最大255文字 |
ビデオストレージ容量 | 60時間 |
ビデオファイル形式 | MP4 |
一般 | |
Wi-Fi | 802.11 b/g/n (2.4 GHz および 5 GHz) |
Bluetooth | Bluetooth 4.1 |
USBインターフェース | USB TypeC |
HDMIインターフェース | HDMI-D |
電池 | 交換可能で充電可能なリチウムイオン電池 |
バッテリー駆動時間 | 約2時間×3回 計6時間 |
バッテリーの充電時間 | フル充電まで5時間 |
保護レベル | IP54 |
落下試験の高さ | 1.2m |
安全性 | IEC 61010-1 |
EMC | EN 301 489-1、EN 301 489-17、EN IEC 61000-6-2、EN IEC 61000-6-3、EN 61326-1 |
振動 | 2g、IEC 60068-2-6 |
ショック | 25g、IEC 60068-2-27 |
使用温度範囲 | -20℃ ~ 50℃ |
保存温度範囲 | -20℃ ~ 60℃ |
相対湿度 | <95%結露なし |
重量 | 約1200 g |
寸法 | 310.4mm×165mm×117mm |
三脚の取り付け | UNC 1/4インチ-20 |
電源 | 5V DC/2A (USB経由充電) |
付属品 | 本体、バッテリー×3、充電器×1、電源アダプター×1、アダプター×4、ハンドストラップ×1、USBケーブル×1、HDMIケーブル×1、SDカード×1、簡易取扱説明書、校正証明書、キャリングケース |
