レーザー距離・レベルセンサー 防爆仕様 BLDS-6W

クリックすると縮小します

レーザー距離・レベルセンサー 防爆仕様 BLDS-6W

画像をクリックすると拡大します

校正書類の発行可:有償


1種危険場所でも安心して使用できる耐圧防爆性能を有する長距離用レーザー距離センサ
防爆エリア内における距離・レベル測定に最適。
非接触で50mの距離を高精度に測定
測定距離範囲:0.05m~約50m

耐圧防爆として最も厳しい環境(水素・アセチレン)でも使用できる防爆性能
距離センサーからレーザ光を照射し、物体に乱反射した光を検出し、この照射光の位相差を検出、演算処理することにより距離を測定
センサは外部出力の違いで
・RS-422出力タイプ:BLDS-6W-1
・4-20mA 出力タイプ:BLDS-6W-2
・RS-232C出力タイプ:BLDS-6W-3

リース契約もご利用いただけます。お気軽にご相談ください!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-MG-BLDS-6W1
レーザー距離・レベルセンサー防爆仕様 BLDS-6W-1 RS-422出力タイプ
税別 720,000円
(税込 792,000円)
商品コード K-MG-BLDS-6W2
レーザー距離・レベルセンサー防爆仕様 BLDS-6W-2 4-20mA 出力タイプ
税別 720,000円
(税込 792,000円)
商品コード K-MG-BLDS-6W3
レーザー距離・レベルセンサー防爆仕様 BLDS-6W-3 RS-232C出力タイプ
税別 720,000円
(税込 792,000円)

特長

●非接触で50mの距離を高精度に測定できます。

●耐圧防爆として最も厳しい環境(水素・アセチレン)でも使用できる防爆性能

 JIS規格ExdⅡCT6

●可視光レーザーは測定ポイントの位置を目視で確認できるので測定の信頼性が 抜群

直線性に優れ、ピンポイント測定を実現

●隙間や配管などの狭い場所でもレーザースポットさえ届けば構造物と干渉せずに ピンスポット測定できます。

●センサは外部出力の違いでRS-232C出力タイプ、RS-422出力タイプ、4-20mA 出力タイプの3モデルをラインナップ。

●使用年数が経っても測定距離のズレが生じないので再調整する必要ナシ

 ランニングコストを削減可能

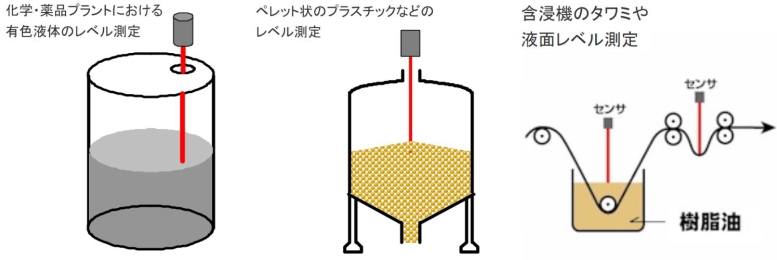

用途

レーザー距離センサー防爆仕様BLDS-6Wの用途

●化学・薬品・製鉄プラントにおいて化学反応槽、メタン発酵槽、汚泥
●タンク、浮き屋根式貯蔵タンク・ガスホルダーなどのレベル測定
●防爆エリア内で稼働するクレーン、台車、ロボットなどの位置測定
●塗装工程においてワークまでの位置測定
●天然ガスが発生するシールド工事において内空変位測定
●防爆エリア内での非接触距離測定

仕様

型      番

BLDS-6W-1

BLDS-6W-2

BLDS-6W-3

外 部 出 力

RS-422

4-20mA

RS-232C

防 爆 構 造

JIS耐圧防爆ExdⅡCT6

測定距離範囲

0.05m~約50m

距 離 精 度

±3mm(2σ)

分 解 能

0.1mm

応 答 時 間

0.3秒~4秒

光      源

レーザーダイオード:620~690nm(赤色可視光)、
レーザークラス2(IEC規格)

レーザースポット径(距離)

φ8mm(10m先)、φ10mm(20m先)

使用温度範囲

-10℃~+45℃(但し氷結、結露なきこと)

供 給 電 源

DC24V±10%、消費電流Max.500mA

外形寸法、重量

φ77×196mm、約2kg

※測定に適した環境下にて

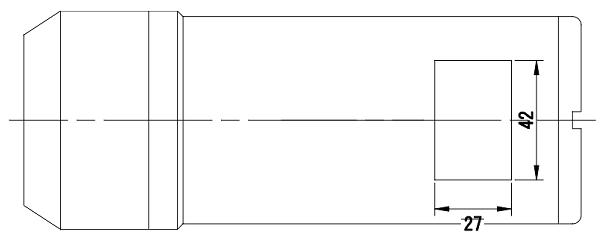

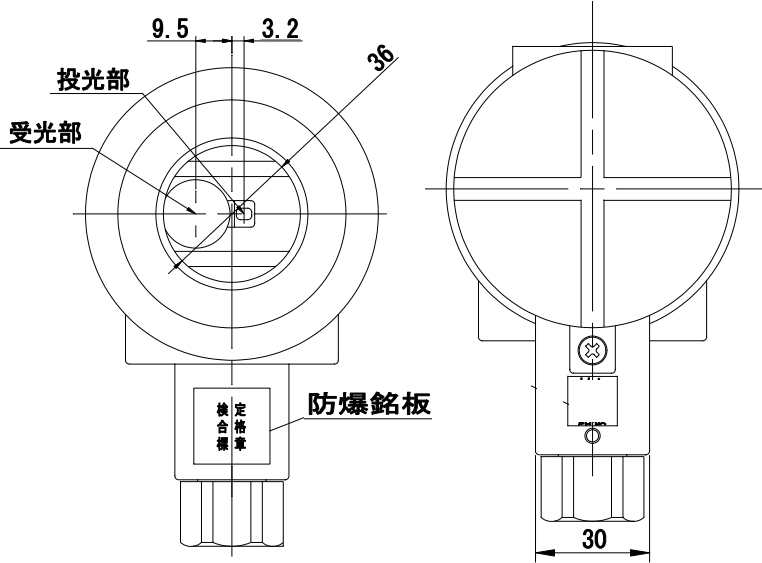

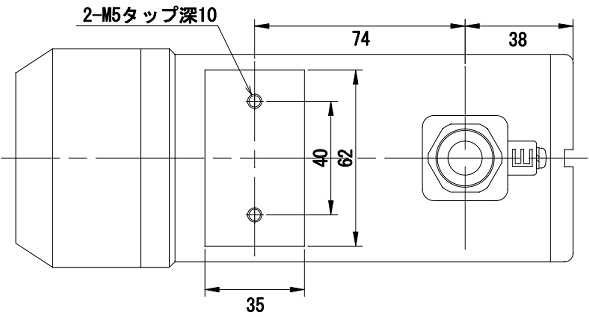

外寸図

外寸図01
外寸図02
外寸図03
外寸図04
