4chデータロガ温度計TM-947SD J サトテック
クリックすると縮小します
画像をクリックすると拡大します
4ch温度ロガーTM-947SD(J)がおすすめ。SDカード記録式でソフトのインストール不要。大容量データをパソコンへ簡単ダウンロード。エクセル形式(CSV)で出力。温度記録間隔は、2～3600秒まで任意に設定可能
（2,5,10,30,60,120,300,600,1800,3600秒）
1台で同時に最大4ヶ所の温度表示と記録が可能
温度測定範囲:-100～1300℃（温度センサ仕様による）
分解能:0.1℃
K熱電対、T熱電対、E熱電対、R熱電対,S熱電対対応。 Pt100Ω(TP-101)に対応。
同時温度比較計測もできるので便利です。 T1-T2チャネルの温度差の表示
K熱電対素線センサとケース贈呈。（J）日本仕様。温度センサの特注可能。ご相談を！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード ODL-016-J1
4chデータロガ温度計TM-947SD J（K熱電対素線センサ2本付）サトテック
即納
本体保証つき
|
SALE
税別 27,500円 （税込 30,250円） |
商品コード VAP-109LP08-S1
トランス式ACアダプター AP-109LP08T PSE認証済
※電気ノイズの影響を軽減できるトランス式です。
即納
オプション品
|
税別 8,000円 （税込 8,800円） |
商品コード VAP-209LP10-02
ACアダプター AP-209L サトテック 安定化電源仕様 PSE認証済
※長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
即納
オプション品
|
税別 5,000円 （税込 5,500円） |
商品コード VSD-003-01
測定器用三脚スタンド SD-04 サトテック
※4段アルミニウム／耐荷重5kg／伸長145cm／縮長50cm／重量1252g
即納
オプション品
|
税別 12,800円 （税込 14,080円） |
商品コード VSW-006-02
マルチロガー収集ソフトMJ-LOG2 サトテック (最大16chデータロガー)*対応機種はカタログ参考
※リアルタイム集計ソフト+USBケーブル。日本語表示。最大4台の測定器で、最大16チャネルの同時グラフ表示可能。
即納
オプション品
|
税別 18,800円 （税込 20,680円） |
商品コード K-SD44-2
SDカードリーダーSDWH2
※USB接続を使用したSDカードリーダライタ
即納
オプション品
|
税別 1,800円 （税込 1,980円） |
商品コード O-AJ2
屋外設置用防雨ケース AJ-2
※295x195x150mm
即納
オプション品
|
税別 5,800円 （税込 6,380円） |
商品コード O-AJ2C
屋外設置用防雨透明ケース AJ-2C
※295×196×150mm
即納
オプション品
|
税別 6,500円 （税込 7,150円） |
商品コード VZO-010-S1
大容量バッテリーセットHJ-MBL4Log サトテック
※9V電源ケーブルMJ-MBL・バッテリー接続用ケーブルセット・充電器・バッテリー・防雨ケース。電源がない環境で、数か月間の電源供給が可能 ※代引不可
即納
オプション品
|
税別 52,800円 （税込 58,080円） |
商品コード OCK-016-01
K熱オメガミニコネクタ(オス) SMPW-K-M ※書込み欄付
※個数:1
即納
|
税別 900円 （税込 990円） |
商品コード OCT-002-01
T熱オメガミニコネクタ(オス) SMPW-T-M ※書込み欄付
※個数:1
即納
|
税別 900円 （税込 990円） |
▼突き刺し型温度センサーTL-32K（K熱電対）
http://satosokuteiki.com/item/detail/1323
設置型としても、ハンディタイプとしても使用可能
SDカードで簡単に温度データをエクセル形式(CSV)に保存可能
- ■ SDカード採用で、大容量データ保存（1～16GB）に対応し、データ移動も簡単。
K/J/T/E/R/S型の他、Pt100Ωの熱電対に対応

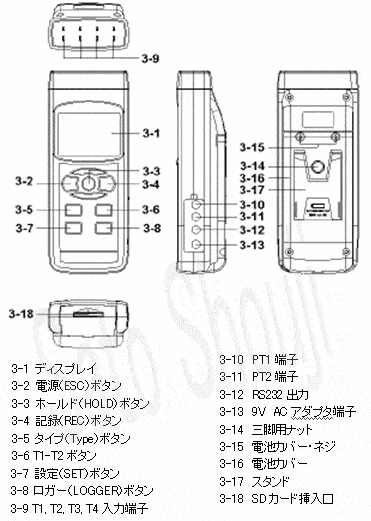

- ■ 熱電対の種類による設定変更は、タイプ（Type）ボタンで行います。 タイプボタンを押す毎に、ディスプレイ下に熱電対の種類が表示されます。
■ Pt100のみは２端子のみの使用となります
■ K型熱電対は、-100℃～1300℃まで対応
T1-T2チャネルの温度差を表示可能
- K/J/T/E/R/S型の熱電対がT1、T2端子に装着されている場合、或いはPt100のセンサーがPT1、PT2端子に装着されている場合は、T1-T2ボタンにより下図のように温度差が一目で観察できます。
- データホールド、最大、最小機能つき。
- 記録インターバルは、2～3600秒まで設定可能
- 自動で2～3600秒（2,5,10,30,60,120,300,600,1800,3600秒）までの記録間隔で設定可能
（1秒時は最初のデータ落ちあり） - 手動で99点まで記録が可能です。
- LCDバックライトが表示部に点灯しますので、暗い場所での温度計計測も可能
- 自動電源オフ機能あり（自動電源オフをオフにすることも可能です。）
- 電池及び別売りACアダプターを採用。設置型としても、ハンディタイプとしても使用可能です。
- 別オプションで、RS232通信によるPC接続可能。
オプションの「マルチ収集分析ソフトMJ-LOG」によって、以下のことも可能です。
- 多点計測
- 複数計測器の同期計測
- 最大16チャンネルの同期記録ができます。長時間連続記録が可能！
- CSV出力
- 最大値、最小値表示
- アラーム機能
- わかりやすい日本語
4chデータロガ温度計TM-947SD J サトテック（本体）の仕様
センサ
| センサー | 表示範囲(℃) | 分解能 | 本体精度 |
|---|---|---|---|
| K型 | -100～1300 |
0.1℃
1℃（1000℃以上） |
±（0.4%+0.5℃）（-50～1000℃）
±（0.4%+1℃）（上記以外） |
| J型 | -100～1150 | ||
| T型 | -100～400 |
±（0.4%+0.5℃）（-50～400℃）
±（0.4%+1℃）（上記以外） | |
| E型 | -100～900 |
±（0.4%+0.5℃）（-50～900℃）
±（0.4%+1℃）（上記以外） | |
| R型 | 0～1700 | 1 | ±（0.5%+1℃） |
| S型 | 0～1500 | ||
| Pt100Ω | -199.9～850 | 0.1 | ±（0.4%+1℃） |
本体
| 製品名 | 4チャンネル温度SDカード記録計TM-947SDJ
| |||||
|---|---|---|---|---|---|---|
| SDカード | 1GB～16GBまで使用可能 | |||||
| 測定間隔 | 1～3600秒まで設定可能（1秒時は最初のデータ落ちあり） | |||||
| サンプリング | 約1秒 | |||||
| 使用温湿度 | 0～50℃ 85％以下（結露なきこと） | |||||
| 電源 | 単3乾電池ｘ6個（※充電電池は使えません）
または、別売りACアダプター | |||||
| 表示部の寸法 | 52ｘ38mm バックライト機能つき | |||||
| 寸法・重量 | 177ｘ68ｘ45mm 489g | |||||

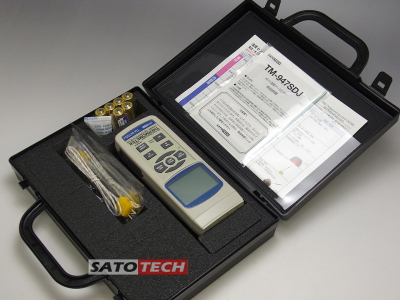

| 付属品 | キャリングケース、取扱説明書、単3電池6本、温度センサーTP-300(K熱電対)2本
 | |||||
| オプション |
■ マルチロガーデータ収集ソフトMJ-LOG２
■ ACアダプター(L用) ■ SDカードリーダー ■ 防雨ケースAJ | |||||
※SDカードは付属しておりません。 ※SDカードの相性による商品の動作保証は行っておりません。
*1）測定精度は、センサーの精度を含んでおりません。
*2）本体精度は、23±5℃ 温度環境の場合
4chデータロガ温度計TM-947SD J サトテックのオプション

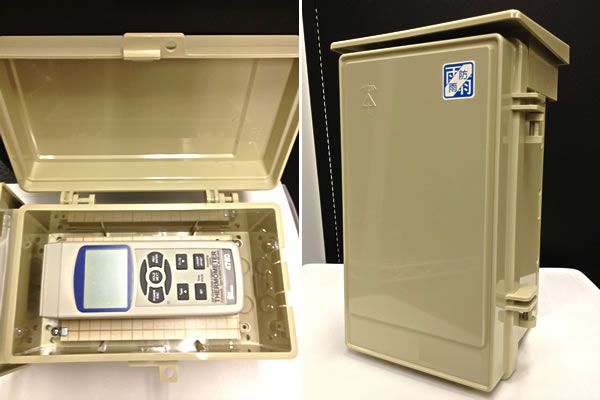

防雨ケースAJ（別売り）
サイズ：256ｘ160ｘ130mm

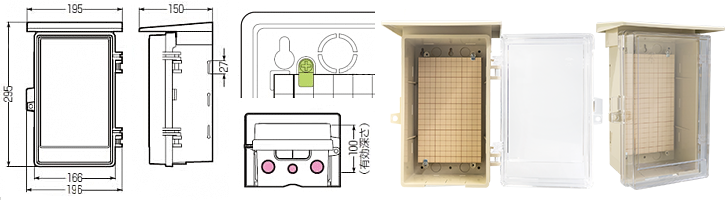

防雨透明ケース AJ-2C（別売り）
サイズ：295×196×150mm
お客様からのご質問
4ch使用時のデータの採取可能数は？
A1）当機には、1～16GBまでのSDカードの挿入が可能です。
例えば、1GBのSDカードには、概算で添付のようなExcelファイルが約300ファイル格納されるでしょう。 1つのExcelファイルには約3万セットのデータが格納可能ですので、合計で4chのデータを1セットとして、900万データ（=300x3万）が記録できます。
計測毎の時刻の記録はされますか？
はい、されます。
本体の記録容量は？
本体には内蔵メモリはありませんので、必ずSDカードを挿入する必要があります。
計測温度を補正する機能はありますか？
補正機能はありませんが、オフセット（数値調整）機能は付いております。
