Jスコープ

管内検査カメラHJ-WB7 (ヘッド径7mm) Jスコープ

クリックすると縮小します

管内検査カメラHJ-WB7 (ヘッド径7mm) Jスコープ

画像をクリックすると拡大します

7インチモニターつき、画像・映像が記録できる管内検査カメラ
・10mm〜40mmの小径配管に対応
・モニターとケーブル一体型で片手持ち可能
・メーターカウンターで問題箇所の特定および記録可能
・起動が早い。日本語表示。
・マイクつきで録音機能つき(動画に記録)
・SDカード記録
管の点検、既設管の異物/錆/閉塞や損傷といった点検で、水道・ガス・電気等のインフラ設備、石油・化学プラント配管、工場等で多く使用されています。

ケーブルの長さについてご相談ください。ケーブル最長50メートル(Φ5.0mm)まで

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード PW-B107C-530
即納
管内検査カメラHJ-WB7(30m)Jスコープ ※本体+ケーブルの重量:約2860g
税別 156,000円
(税込 171,600円)

特長

大画面7インチTFTカラーモニター

カラーモニターにフル画像で鮮明に映し出す

大画面7インチTFTカラーモニター

メーターカウンターで挿入距離表示

カメラケーブルの引き出し距離がモニターに表示。
カメラの位置が一目瞭然

距離メーター表示

持ち運びに便利な軽量かつ、頑丈なフレームを採用

軽量だから、片手持ち可能

頑丈なフレーム

高性能なカメラヘッド

高輝度LED8灯を搭載した高性能なカメラ

高性能カメラヘッド

ボタン1つで画像・映像が記録できる(SDカード)

画像・映像記録

充電式電池で7時間の長時間駆動

充電式電池で7時間の長時間駆動を実現

ガイドリング(直径 12 mm)つき

カメラを管の中心に配置。管内への導入、
抜き取り時にカメラ部のひっかかりを防止

ガイドリング

デジタルズーム機能

最大8倍のデジタルズーム機能 小さな検査対象まで観察できます。

デジタルズーム機能

仕様

本体仕様

ディスプレイ 7インチTFTカラーモニター
モニター解像度 1024×600
電池寿命 約7時間(充電時間約5時間)
記録媒体 SDカード(8GB~最大256GBまで対応)
静止画記録形式(サイズ) JPEG(解像度: 720×576)
動画記録形式(サイズ) AVI(720×576) 動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス AV出力
対応言語

日本語・英語・中国語(簡体字・繁体字)・韓国語・ロシア語・ノルウェー語

海外の現地法人で使用する場合にもスムーズな導入が可能

使用環境温度/湿度 0~45°C / 90%RH未満
保管環境温度/湿度 0~45°C / 90%RH未満
電源

リチウムイオン電池またはACアダプター充電
(入力:AC100-240V~50/60Hz 出力:DC 12V/1000 mA)

サイズ

本体:幅320 mm×高さ380 mm×厚さ110 mm
ケース:幅440 mm×高さ395 mm×厚さ165 mm

重量 本体:約2860 g(カメラケーブル含む)  ケース:約3000 g

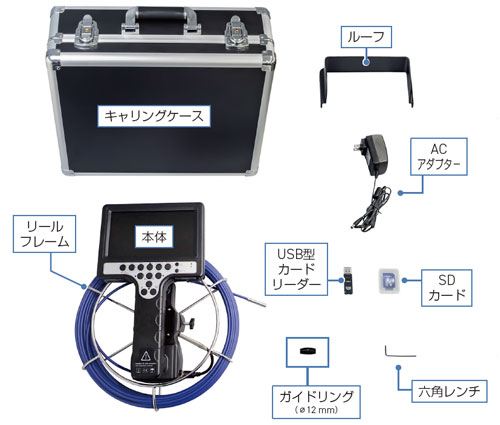

標準付属品

本体、ルーフ、六角レンチ、止めネジ(本体装着済)、 SDカード、 USB型カードリーダー、 ACアダプタ-、 ガイドリング(⌀ 12 mm) 、キャリングケース(鍵×2)
付属品

カメラケーブル仕様

カメラヘッド 直径7mm
ケーブル長さ 約30m
ケーブル 直径5mm
防水・防塵 IP68(水深50メートルで約30分)
LED 高輝度LED8灯
視野角 60度
焦点距離 40mm
適応管径 直径10mm~40mm

注意:耐油性はございません。

用途

自動車業界に

エンジン、CPUボックス、ドアなどの内部検査。 精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に

壁内の断熱材、鉄骨の診断、内部配線の断線確認。 壁・床下・天井裏などの観察。

ビル、マンションの建物点検に

電気、給水排水、空調、消防設備 配管検査、浄化槽や冷水塔、貯水槽。

水道・ガス設備の点検に

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に

エンジン内部。モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。

化学プラントに

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に

電気・空調設備の保守管理に

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
