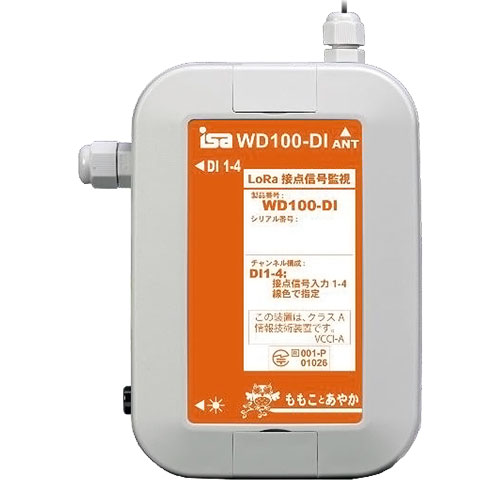

接点入力信号監視ユニット WD100-DI（遠隔監視システム）

クリックすると縮小します

画像をクリックすると拡大します

接点信号の状態（ON/OFF）を、指定した時間間隔でLoRa無線通信を利用し、データ収集管理制御サーバーに送信。

●接点入力監視 4チャンネル
●長寿命バッテリー内蔵　外部電源：不要
●低消費電力・長距離通信・低コスト

送料/代引手数料無料本体のみ

見積を依頼

製品名	価格
商品コード K-WD100-DIO 接点入力信号監視ユニット WD100-DI（遠隔監視システム）【データ収集器WD100-S32またはN32】が別途必要 `※チャンネル数：4　長寿命バッテリ内蔵で外部電源不要`	税別 30,300円（税込 33,330円）
商品コード K-WD100-N32 データ収集通信制御サーバ WD100-N32(LTEなし）（遠隔監視システム）子機の選択が必要（これ１台で最大32台の子機）	税別 132,600円（税込 145,860円）
商品コード K-WD100-S32 データ収集通信制御サーバ WD100-S32(LTEあり）（遠隔監視システム）子機の選択が必要（これ１台で最大32台の子機）	税別 198,900円（税込 218,790円）

特長

■接点信号の状態（ON/OFF）を継続的に管理
　各計測ユニットの接点入力信号を監視。データ収集管理制御サーバーに送信。
　接点状態を表示器やメールで通知も可能。

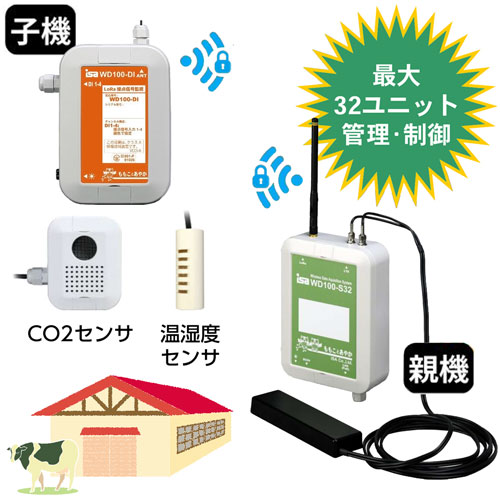

【子機】
●接点入力信号監視ユニット WD100-DI

【親機】
●データ収集管理制御通信サーバ WD100-S32(LTE対応)
●データ収集管理制御通信サーバ WD100-N32(LTE非対応)

農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。

機器の設定は、親機によるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う

接点入力(DI)	チャンネル数：4 フォトカプラ入力(無電圧接点入力、マイナスコモン) 最大 DC12V、7mA 絶縁タイプ入力絶縁電源内蔵

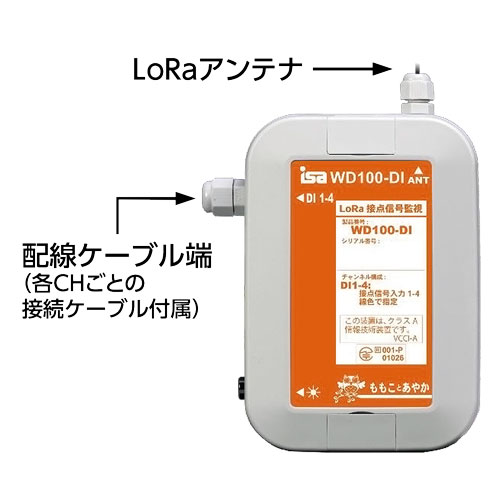

	入力信号ケーブル 2m (有償にて長さ変更可能)
通信	変調方式	LoRa (LoRa Alliance®で規定)
	周波数	920MHz 帯
	規格	プライベートLoRa、出力 20mW 以下
使用環境条件	温度	-10～+60℃
	湿度	0%～100%RH(結露なきこと)
	海抜	3,000m 以下
防水仕様	IP67
電源	塩化チオニル・リチウム電池(空輸安全規格適合) 長寿命※2(10分に1回データを送信する場合)
電源制御	ISA 独自開発による充電制御回路搭載
寸法(mm)	W90 × H130 × D40(アンテナ、突起部除く)
質量(g)	200 (接点配線ケーブル含まず)
通信規格	電波法技術基準適合、工事設計認証番号：001-P01026
安全規格	CE 適合、UL 準拠
EMC規格	VCCI Class A 適合
環境規格	Rohs 指令適合
無償保証期間	出荷後 1年間

*2: 通信間隔、LoRa拡散率、リトライ回数で電池寿命は異なります。

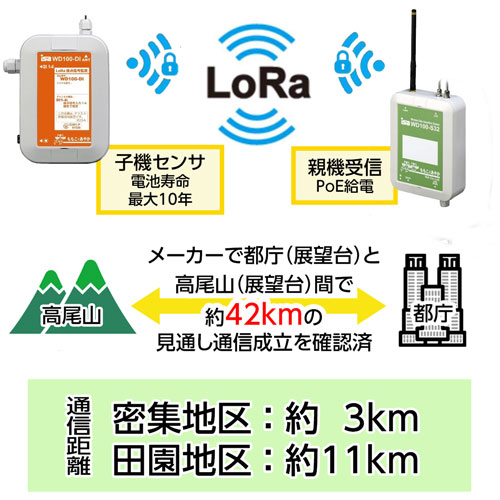

Wi-FIや特定省電力無線やBluetoothでは難しいノイズに強い遠距離通信が可能(実績42km通信距離)。

省電力、遠距離通信が可能なLoRa無線方式を採用したデータ収集管理制御通信サーバ。

同シリーズで提供される各種センサ付き計測ユニットや制御ユニットを最大32台管理可能。

各ユニット間の通信距離は密集地で約3km、見通し距離で約11km。

データ収集間隔は計測ユニット毎個別に指定可能。

収集したデータはLTE、LAN経由で上位システムとの連携が可能。

FTPサーバ(NAS)を利用した最小システムも構築可能。

閾値設定ができ、異常判定を行いネットワーク警告灯、電子メール送信、接点制御等の連携可能。

SNMPに対応し遠隔からの制御が可能。

動作温度範囲は、-10℃から+55℃。IP67防水対応。LANはギガビットでPoE対応。

クラウドとはMQTTで通信可能。

WD100-S32	データ収集管理制御通信サーバ LTEアンテナつき
WD100-N32	データ収集管理制御通信サーバ LTEアンテナなし
