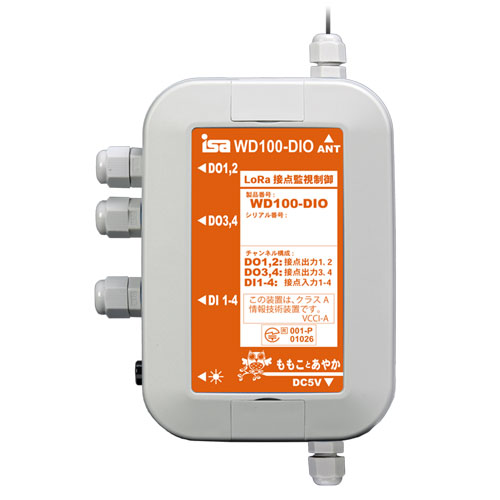

接点入出力監視制御ユニット WD100-DIO（遠隔監視システム）
クリックすると縮小します
画像をクリックすると拡大します
接点信号の状態（ON/OFF）を、指定した時間間隔でLoRa無線通信を利用し、データ収集管理制御サーバーに送信。
また、信号変化（ON→OFF/OFF→ON）を検知し送信、データ収集管理制御サーバーからの制御信号で指定した信号出力（ON/OFF）を制御。
●接点入出力制御 4チャンネル
●長寿命バッテリー内蔵 外部電源：不要
●低消費電力・長距離通信・低コスト
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-WD100-DIO
接点入出力監視制御ユニット WD100-DIO（遠隔監視システム）【データ収集器WD100-S32またはN32】が別途必要
※各チャンネル数：4 外部電源要(ACアダプタ(AC100/200V)配線済)
|
税別 54,500円 （税込 59,950円） |
商品コード K-WD100-S32
データ収集通信制御サーバ WD100-S32(LTEあり）（遠隔監視システム）子機の選択が必要（これ１台で最大32台の子機）
|
税別 198,900円 （税込 218,790円） |
商品コード K-WD100-N32
データ収集通信制御サーバ WD100-N32(LTEなし）（遠隔監視システム） 子機の選択が必要（これ１台で最大32台の子機）
|
税別 132,600円 （税込 145,860円） |
特長
■接点信号の状態（ON/OFF）を継続的に管理 / 制御
指定した時間間隔でLoRa無線通信を利用しデータ収集管理制御サーバーに送信。
信号変化（ON→OFF/OFF→ON）を検知し送信、データ収集管理制御サーバーからの制御信号で指定した信号出力（ON/OFF）を制御。

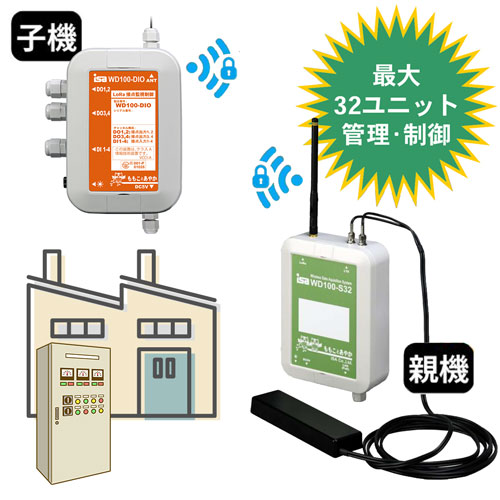

構成
【子機】
●接点入出力監視制御ユニット WD100-DIO
【親機】
●データ収集管理制御通信サーバ WD100-S32(LTE対応)
●データ収集管理制御通信サーバ WD100-N32(LTE非対応)
用途
農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。
仕様
機器の設定は、親機によるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う

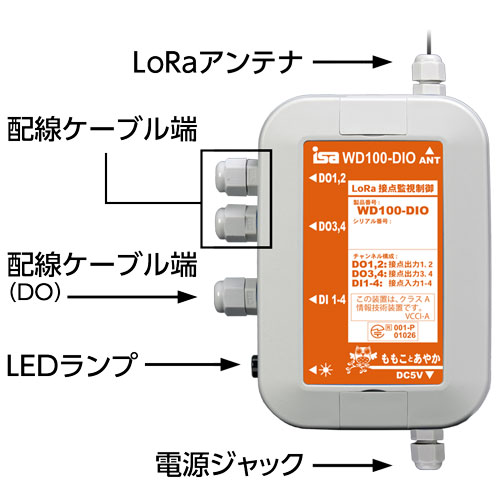

| 接点入力(DI) | チャンネル数：4 フォトカプラ入力(無電圧接点入力、マイナスコモン) 最大 DC12V、7mA 絶縁タイプ入力 絶縁電源内蔵 | |
| 接点出力(DO) | チャンネル数：4 リレー接点（絶縁）：最大 AC125V / DC60V 1A | |
| 入力信号ケーブル | 2m (有償にて長さ変更可能) | |
| 通信 | 変調方式 | LoRa (LoRa Alliance®で規定) |
| 周波数 | 920MHz 帯 | |
| 規格 | プライベートLoRa、出力 20mW 以下 | |
| 使用環境条件 | 温度 | -10～+60℃ |
| 湿度 | 0%～100%RH(結露なきこと) | |
| 海抜 | 3,000m 以下 | |
| 電源 | ACアダプター（AC100/200V）配線済み、またはDC120～26Vの外部電源で動作 （ほかの電源から給電する場合はお問い合わせください。） | |
| 寸法(mm) | W90 × H130 × D40(アンテナ、突起部除く) | |
| 質量(g) | 250 (接点配線ケーブル含まず) | |
| 消費電力 | 約 3W以下 | |
| 通信規格 | 電波法技術基準適合、工事設計認証番号：001-P01026 | |
| 安全規格 | CE 適合、UL 準拠 | |
| EMC規格 | VCCI Class A 適合 | |
| 環境規格 | Rohs 指令適合 | |
| 無償保証期間 | 出荷後 1年間 | |
遠隔環境計測・制御システムが構築できるWD100シリーズ

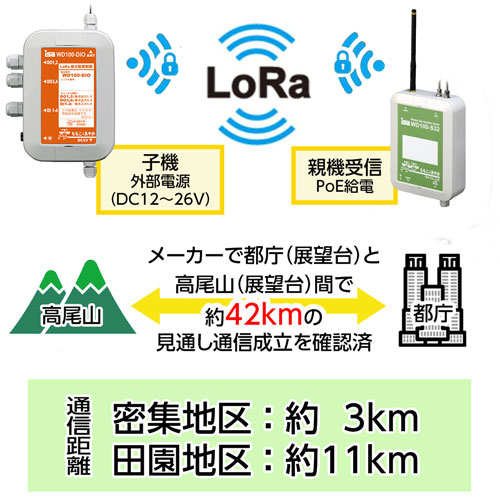

Wi-FIや特定省電力無線やBluetoothでは難しいノイズに強い遠距離通信が可能(実績42km通信距離)。
省電力、遠距離通信が可能なLoRa無線方式を採用したデータ収集管理制御通信サーバ。
同シリーズで提供される各種センサ付き計測ユニットや制御ユニットを最大32台管理可能。
各ユニット間の通信距離は密集地で約3km、見通し距離で約11km。
データ収集間隔は計測ユニット毎個別に指定可能。
収集したデータはLTE、LAN経由で上位システムとの連携が可能。
FTPサーバ(NAS)を利用した最小システムも構築可能。
閾値設定ができ、異常判定を行いネットワーク警告灯、電子メール送信、接点制御等の連携可能。
SNMPに対応し遠隔からの制御が可能。
動作温度範囲は、-10℃から+55℃。IP67防水対応。LANはギガビットでPoE対応。
クラウドとはMQTTで通信可能。
データ収集通信制御サーバー（ゲートウェイ）
| WD100-S32 | データ収集管理制御通信サーバ
LTEアンテナつき |
| WD100-N32 | データ収集管理制御通信サーバ
LTEアンテナなし |
制御ユニット（センサー端末）
| 型 式 | 品 名 |
| WD100-T | 温度計測ユニット |
| WD100-td | 温湿度計測ユニット |
| WD100-T3H | 温湿度計測ユニット |
| WD100-T2HG | 温湿度/地熱温度計測ユニット |
| WD100-tdLC | 温湿度/照度/CO2 計測ユニット |
| WD100-tdLG | 温湿度/照度/土壌水分計測ユニット |
| WD100-tdP | 温湿度/日射計測ユニット |
| WD100-P | 日射計測ユニット |
| WD100-DI | 接点入力信号監視ユニット |
| WD100-DIO | 接点入出力信号監視制御ユニット |
| WD100-GWI | 電流計測ゲートウェイ･ユニット |
| WD100-GWV | 電圧計測ゲートウェイ･ユニット |
| WD100-WL8 | 投げ込み式水位センサ(8m) |
| WD100-WL13 | 投げ込み式水位センサ(13m) |
| WD100-FA02 | 熱電対温度計測ユニット |
