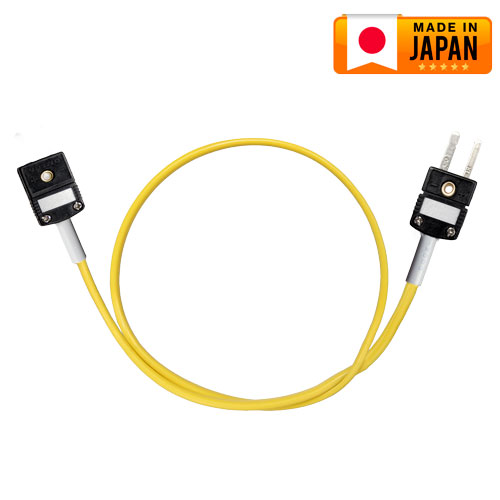

J熱電対延長ケーブル OJV-ENシリーズ(ミニプラグメス－ミニプラグオス/Y端子/ムキだし)
クリックすると縮小します
画像をクリックすると拡大します

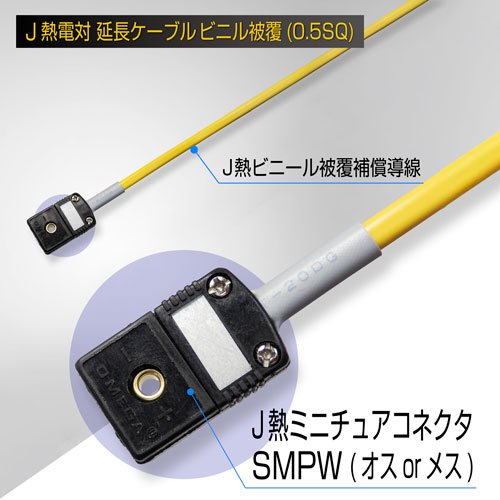

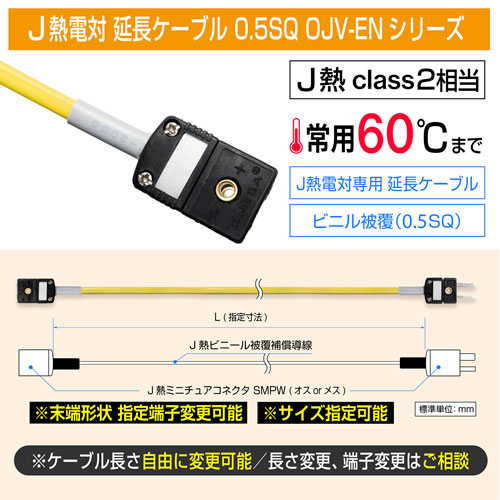

J熱電対専用の延長ケーブル。
熱電対を延長するにはそれぞれ専用の補償導線を用いて延長する必要があります。
延長ケーブルの長さは自由に変更可能。延長ケーブルの片側をY端子やムキダシに変更することも可能です。
補償導線は導線抵抗が低いため、長尺での延長に有利となります。
■ 補償導線は撚り線になっているため、捩れや断線に強くなります
■ 防水性能・柔軟性・コスト面に優れたビニル被覆
■ Jタイプ補償導線 class2相当
■ ビニル被覆（0.5SQ）
■ ケーブル長さ自由に変更可能
■ 耐熱：60℃
■ 接続端子はミニコネクタ、Y端子等、指定可能
※ 20m以上の長さの場合はお問い合わせください
大量注文もお任せ！特注品の製作OK！3万円以上で送料無料！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 末端形状 | 長さ | 価格 |
|---|---|---|---|
商品コード OJV-EN100PFPM
J熱電対延長ケーブル OJV-EN100PFPM
短納期
|
プラグメス-プラグオス | 1m |
税別 3,400円 （税込 3,740円） |
|
商品コード OJV-EN200PFPM
J熱電対延長ケーブル OJV-EN200PFPM
短納期
|
プラグメス-プラグオス | 2m |
税別 3,700円 （税込 4,070円） |
|
商品コード OJV-EN300PFPM
J熱電対延長ケーブル OJV-EN300PFPM
短納期
|
プラグメス-プラグオス | 3m |
税別 4,000円 （税込 4,400円） |
|
商品コード OJV-EN400PFPM
J熱電対延長ケーブル OJV-EN400PFPM
短納期
|
プラグメス-プラグオス | 4m |
税別 4,300円 （税込 4,730円） |
|
商品コード OJV-EN500PFPM
J熱電対延長ケーブル OJV-EN500PFPM
短納期
|
プラグメス-プラグオス | 5m |
税別 4,600円 （税込 5,060円） |
|
商品コード OJV-EN1000PFPM
J熱電対延長ケーブル OJV-EN1000PFPM
短納期
|
プラグメス-プラグオス | 10m |
税別 6,100円 （税込 6,710円） |
|
商品コード OJV-EN2000PFPM
J熱電対延長ケーブル OJV-EN2000PFPM
短納期
|
プラグメス-プラグオス | 20m |
税別 9,100円 （税込 10,010円） |
商品コード OJV-EN100PFY3
J熱電対延長ケーブル OJV-EN100PFY3
短納期
|

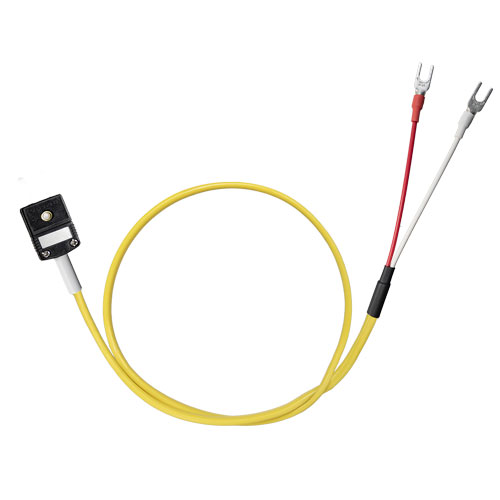

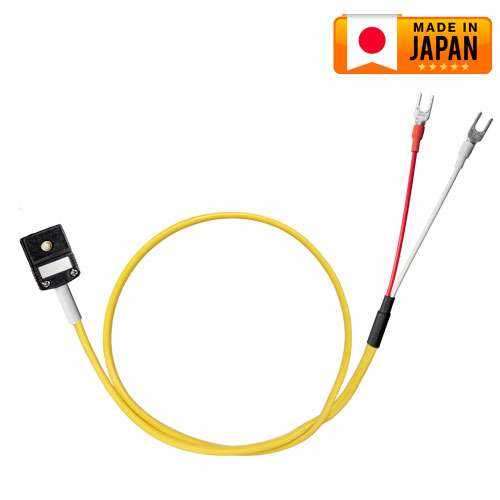

プラグメス-Ｙ端子Ｍ3 | 1m |
税別 2,600円 （税込 2,860円） |
|
商品コード OJV-EN200PFY3
J熱電対延長ケーブル OJV-EN200PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 2m |
税別 2,900円 （税込 3,190円） |
|
商品コード OJV-EN300PFY3
J熱電対延長ケーブル OJV-EN300PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 3m |
税別 3,200円 （税込 3,520円） |
|
商品コード OJV-EN400PFY3
J熱電対延長ケーブル OJV-EN400PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 4m |
税別 3,500円 （税込 3,850円） |
|
商品コード OJV-EN500PFY3
J熱電対延長ケーブル OJV-EN500PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 5m |
税別 3,800円 （税込 4,180円） |
|
商品コード OJV-EN1000PFY3
J熱電対延長ケーブル OJV-EN1000PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 10m |
税別 5,300円 （税込 5,830円） |
|
商品コード OJV-EN2000PFY3
J熱電対延長ケーブル OJV-EN2000PFY3
短納期
|
プラグメス-Ｙ端子Ｍ3 | 20m |
税別 8,300円 （税込 9,130円） |
商品コード OJV-EN100PFNP
J熱電対延長ケーブル OJV-EN100PFNP
短納期
|

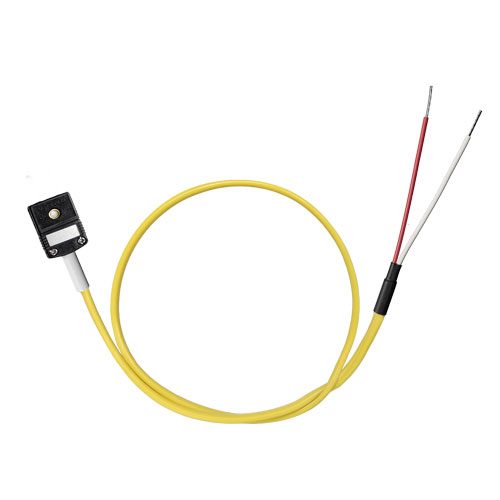

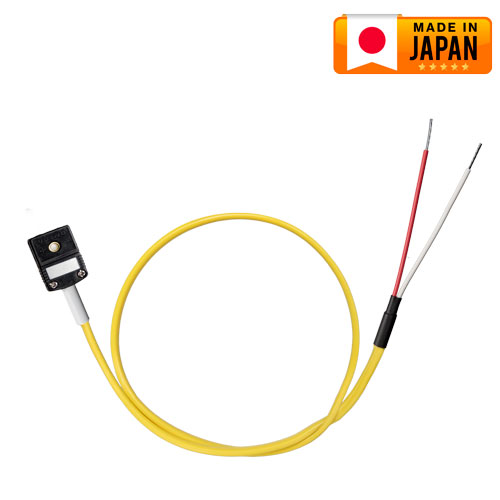

プラグメス-ムキダシ | 1m |
税別 2,300円 （税込 2,530円） |
|
商品コード OJV-EN200PFNP
J熱電対延長ケーブル OJV-EN200PFNP
短納期
|
プラグメス-ムキダシ | 2m |
税別 2,600円 （税込 2,860円） |
|
商品コード OJV-EN300PFNP
J熱電対延長ケーブル OJV-EN300PFNP
短納期
|
プラグメス-ムキダシ | 3m |
税別 2,900円 （税込 3,190円） |
|
商品コード OJV-EN400PFNP
J熱電対延長ケーブル OJV-EN400PFNP
短納期
|
プラグメス-ムキダシ | 4m |
税別 3,200円 （税込 3,520円） |
|
商品コード OJV-EN500PFNP
J熱電対延長ケーブル OJV-EN500PFNP
短納期
|
プラグメス-ムキダシ | 5m |
税別 3,500円 （税込 3,850円） |
|
商品コード OJV-EN1000PFNP
J熱電対延長ケーブル OJV-EN1000PFNP
短納期
|
プラグメス-ムキダシ | 10m |
税別 5,000円 （税込 5,500円） |
|
商品コード OJV-EN2000PFNP
J熱電対延長ケーブル OJV-EN2000PFNP
短納期
|
プラグメス-ムキダシ | 20m |
税別 8,000円 （税込 8,800円） |

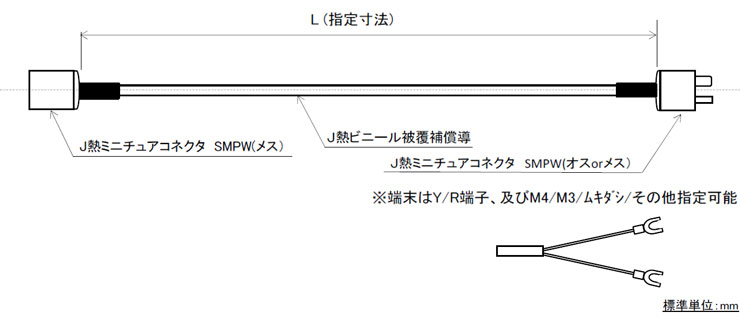

仕様
| 型番 | OJV-EN シリーズ |
|---|---|
| 熱電対タイプ | J熱 class2相当 |
| 公称断面積mm2 | 0.5SQ（7/0.32） |
| 使用温度範囲 | 常用60℃まで |
| 被覆材質 | ビニル |
| 被覆仕上がり外径 | 2.8mm×4.6mm |

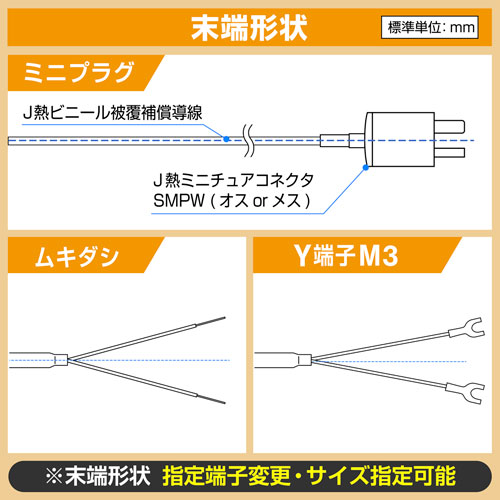

| 末端形状 | プラグ付/ムキダシ/Y端子（サイズ指定可能）/丸端子（サイズ指定可能） |
