Jセンサ

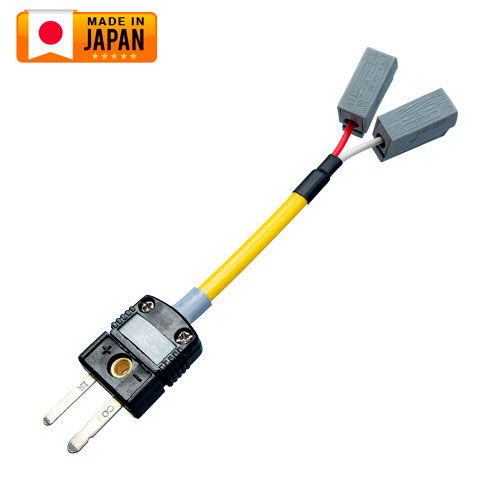

J熱電対用ワンタッチコネクタ中継ケーブル
クリックすると縮小します
画像をクリックすると拡大します

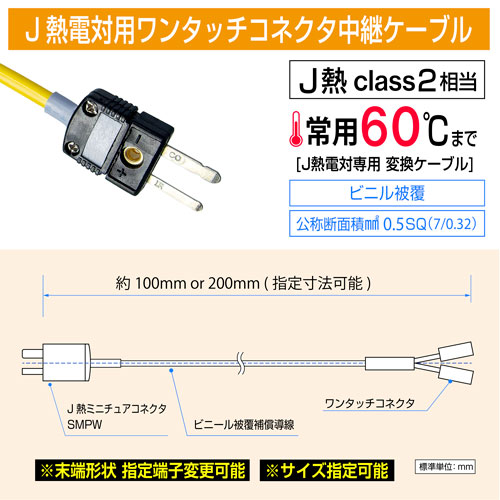

J熱電対の着脱が簡単にできるワンタッチコネクタ。

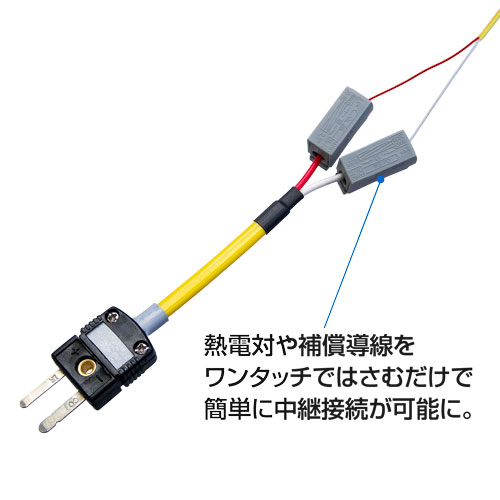

熱電対や補償導線をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減。時間短縮。
■ワンタッチでJ熱電対の中継接続が可能
■Jタイプ補償導線 class2相当
■耐熱：60℃

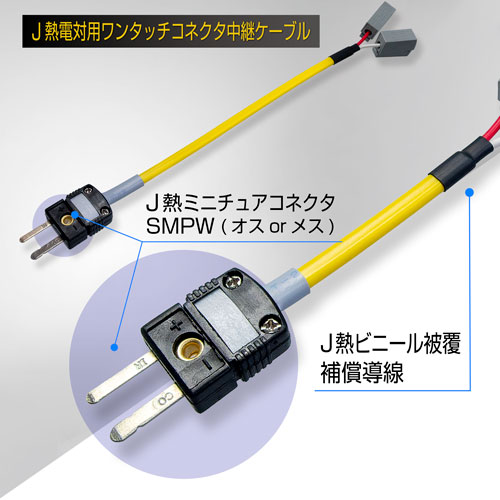

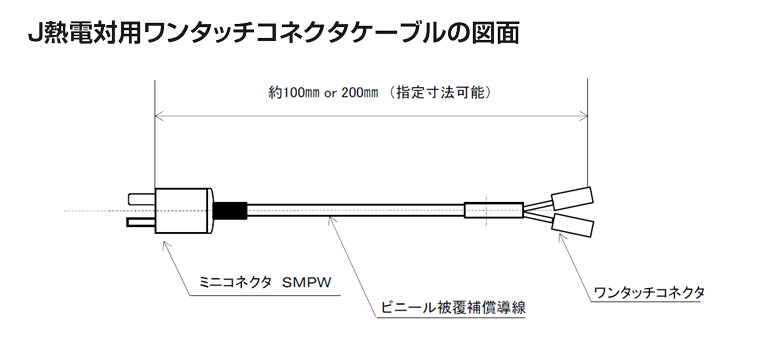

■端子：ミニプラグオス－ワンタッチコネクタ
■長さ：10cm/20cm
■被覆：ビニール
※ケーブル長さは自由に変更指定可能
※接続端子はミニプラグメス、Ｙ端子、ムキだしなど変更指定可能
大量注文もお任せ！特注品の製作OK！3万円以上で送料無料！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 長さ | 端子 | 価格 |
|---|---|---|---|
商品コード O-CJV10-PMCL

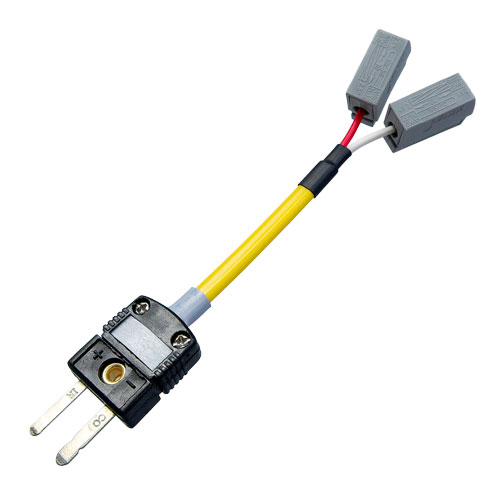

J熱電対用ワンタッチコネクタ中継ケーブル CJV10-PMCL
短納期
|
10cm | ミニプラグ-コネクタ |
税別 2,900円 （税込 3,190円） |
商品コード O-CJV20-PMCL

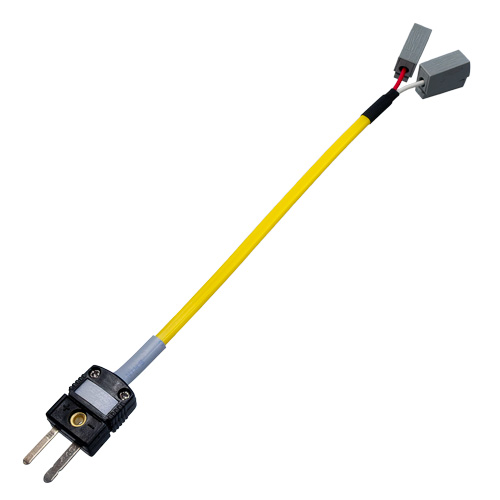

J熱電対用ワンタッチコネクタ中継ケーブル CJV20-PMCL
短納期
|
20cm | ミニプラグ-コネクタ |
税別 2,980円 （税込 3,278円） |
使用方法
反対側のケーブル先端も同様に、外装被覆と内装被覆を剥いでリード線を出し、ワンタッチコネクタに接続します。
矢印の方向にコネクターを押しながら、ケージクランプ側に線が突き当たるまで差し込みます。コネクターを離すとスプリングが閉じて結線されます。
リード線の色と同じ色の中継ケーブルにつなぎます。色が異なる線同士をつなぐと正確な測定ができません。
ケーブル先端の外装被覆を剥ぎ取ります。さらに内装被覆(赤・白)を萩剥ぎ、先端を4～5回ねじります。これが温度センサーとなり、接点部で温度計測を行います。
※接続があまいと温度が不安定になります。
仕様
| 型番 | CJV*-PMCL |
|---|---|
| 熱電対タイプ | J熱 class2相当 |
| 公称断面積mm2 | 0.5SQ（7/0.32） |
| 使用温度範囲 | 常用60℃まで |
| 被覆材質 | ビニル |
| 被覆仕上がり外径 | 2.8mm×4.6mm |
| 末端形状 | ミニプラグオス－ワンタッチコネクタ (変更指定可能) |
