波形表示つき産業用超音波カメラSONAPHONE SNP-ADV

クリックすると縮小します

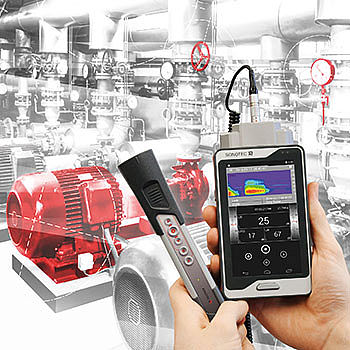

波形表示つき産業用超音波カメラSONAPHONE SNP-ADV

画像をクリックすると拡大します

■設備から発生している超音波をデジタル数値と波形でダブルチェック
■さらに「聴く」ことにより音の強弱で異常判断も可能
■圧縮空気漏れ箇所の特定や機械的・電気的な異常診断
■内蔵カメラとマイクを使用すると、検出された超音波ごとに写真を撮り、ボイスメモを録音することが可能
世界的な超音波測定器ドイツ SONOTEC社製

デモ機の貸し出し、訪問デモ可能です！お気軽にご相談ください！

送料/代引手数料無料 本体のみ 注文FAX 問い合わせる 見積を依頼 デモ機依頼
製品名 価格
商品コード SNP-006-01
即納
本体保証つき
波形表示つき産業用超音波カメラSONAPHONE SNP-ADV ※気中超音波センサBS10、延長ケーブル、ピンポイントノズル、超音波検知ホーン、ヘッドホン、標準アプリ(Level Meter App)、保護ケース、ショルダーストラップ 		税別 870,000円
（税込 957,000円）
商品コード SNP-006-34
納期を確認下さい
放電探知用 超音波パラボラ集音器 BS30 ※長距離25ｍまで検出。位置合わせ用照準器搭載、広範囲な周波数帯域：20 kHz〜100 kHz 		税別 250,000円
（税込 275,000円）
商品コード SNP-006-35
納期を確認下さい
接触式 超音波センサーBS20：非接触式温度センサー、LEDライト付（ストラクチャーボーンサウンド・温度センサー） ※漏れ以外の機械や装置の振動や摩耗など、内部の異常を検出可能。問題箇所をピンポイントで診断 		税別 270,000円
（税込 297,000円）
空気漏れリークディテクター 設備機械モニターベアリングチェッカー コロナ放電・部分放電チェッカー スチームトラップ点検診断

波形表示つき産業用超音波カメラSONAPHONE SNP-ADVの特長

  • 超音波によるインフラ検査技術

  • 超音波 を「可視化・見える化」をする事が出来れば、
    超音波の発生場所や分布を特定する事が可能
    超音波設備診断装置SONAPHONE

  • 持ちやすい370ｇの軽量ボディ

  • 5インチのTFTタッチスクリーンディスプレイ
    検知した超音波をスペクトログラムや波形で表示
    超音波設備診断装置SONAPHONE

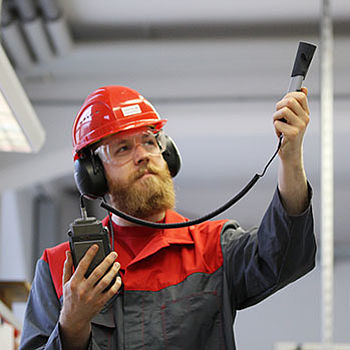

  • 人間の耳で聞こえない超音波を可聴化（ヘッドフォン付属）

  • パイプ内のガス、液体、固体の動きや摩擦や漏れにより
    発生する超音波を検知し、配管からのエア漏れを発見
    超音波設備診断装置SONAPHONE

  • ピンポイントでリーク漏れを検知

  • 超音波の発生源特定を可能にした画期的装置
    誰でも簡単に検知 超音波設備診断装置SONAPHONE

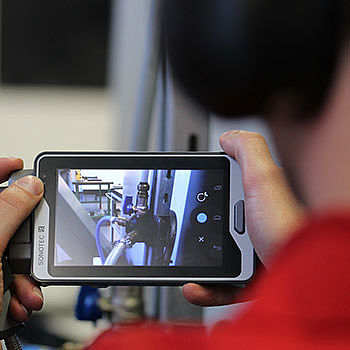

  • カメラ機能搭載

  • 写真、テキスト、ボイスメモ（声を録音できます。）を追加することができます。
    超音波設備診断装置SONAPHONE

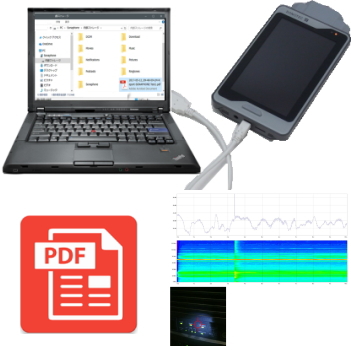

  • パソコンに接続してpdfでレポートの作成が可能です

  • 記録データをpdfで出力することができます。
    ソフト不要 レポート例はこちら超音波設備診断装置SONAPHONE

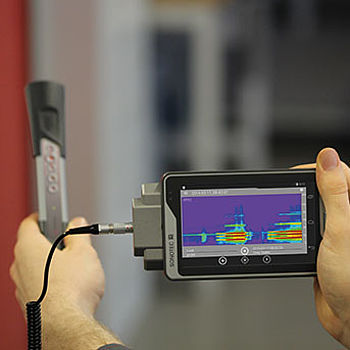

超音波リークディテクター ソナフォンアドバンス SNP-ADVは、検知した超音波をリアルタイムにスペクトログラムや波形で描画します。

20 kHz～100 kHzまでの周波数帯で、どの帯域の超音波を検知したのかを視覚的に表示できる検知器です。

また本来聴こえない帯域の超音波を、可聴音に変換してスピーカーやヘッドフォンから出力することができます。

  • 5インチのTFTタッチスクリーンディスプレイ
  • 周波数20 kHz～100 kHzまでの超音波を検知
  • ユーザーフレンドリーな計測アプリ
  • 超音波の数値とスペクトログラムを記録保存
  • 簡易測定レポート（PDFやZIPファイル）作成
  • 工業現場での測定に適した堅牢なボディケース
  • Androidシステム搭載
  • ドイツSONOTEC社製

波形表示つき産業用超音波カメラSONAPHONE SNP-ADVで超音波の発生場所を見える化

空気漏れリークディテクター 設備機械モニターベアリングチェッカー コロナ放電・部分放電チェッカー スチームトラップ点検診断

超音波の可視化を行い、省エネ対策に。

空気漏れ、振動、リーク漏れ等の検討対策行う際、超音波の発生場所が確実に特定出来なければ、根本対策を行う事は出来ません。
そこで、超音波 を「可視化・見える化」をする事が出来れば、超音波の発生場所や分布を特定する事が可能となり、ピンポイントな対策が可能となります。

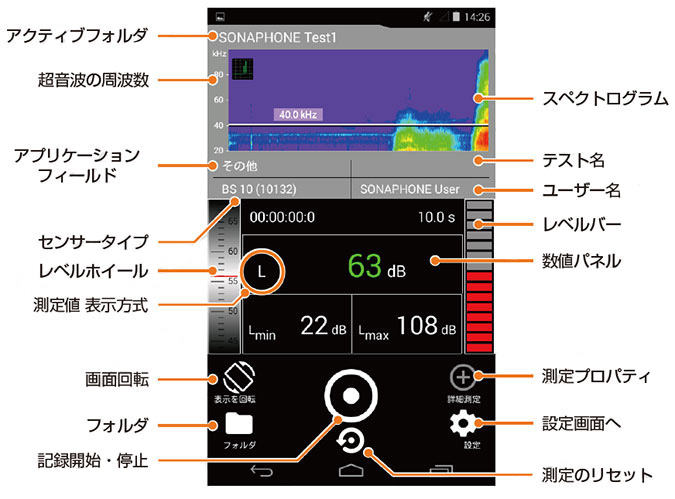

超音波設備診断装置SONAPHONE の表示部

超音波リークディテクター ソナフォンアドバンス SNP-ADVの取扱い説明書より抜粋

■グラフ表示

超音波設備診断装置SONAPHONE の表示部

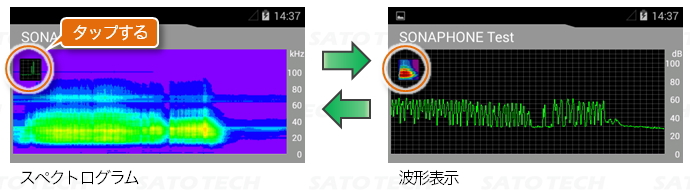

スペクトログラム 20 kHzから100 kHzの周波数レンジのうち、どの帯域の超音波が強く検知されたのかを視覚的に表示します。（赤色が強い信号レベルを表します。）

■数値パネル表示

超音波設備診断装置SONAPHONE の表示部

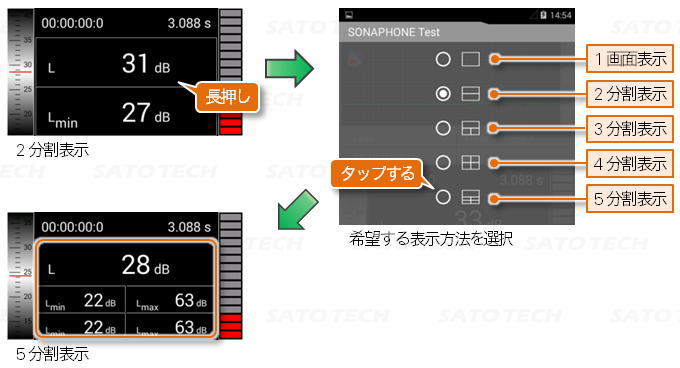

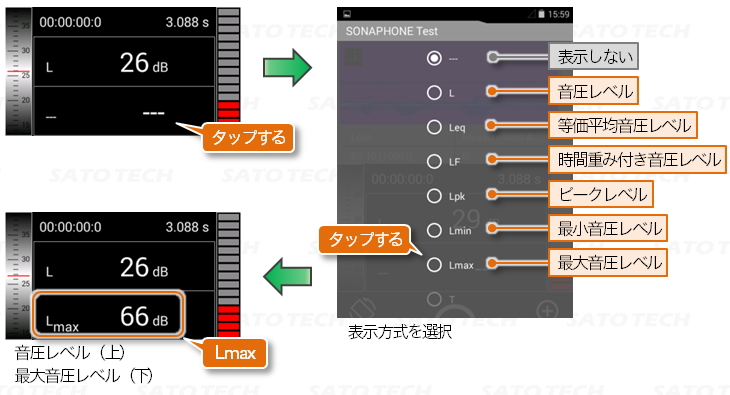

■数値の表示方法

超音波設備診断装置SONAPHONE の表示部

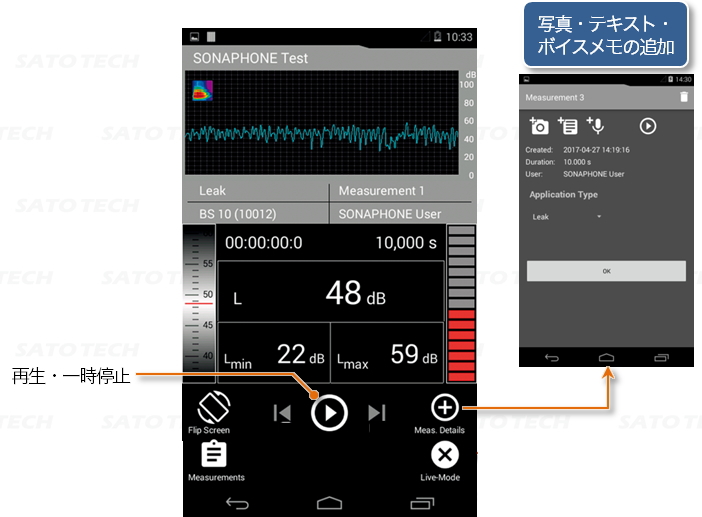

■再生モード

写真、テキスト、ボイスメモ（声を録音できます。）を追加することができます。

超音波設備診断装置SONAPHONE の表示部

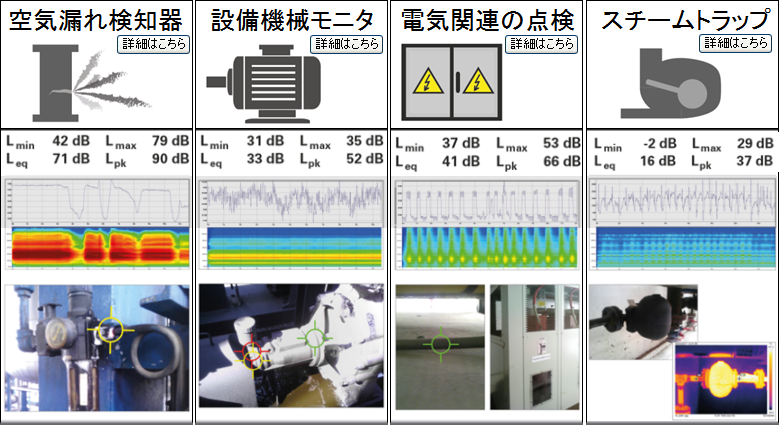

波形表示つき産業用超音波カメラSONAPHONE SNP-ADVの用途

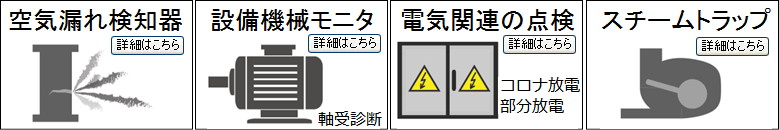

空気漏れリークディテクター 設備機械モニターベアリングチェッカー コロナ放電・部分放電チェッカー スチームトラップ点検診断

  • 気体、圧空、真空における漏れ箇所検知と分類
  • 非加圧空間における気密試験（別売の超音波発信器が必要です）
  • スチームトラップ診断とバルブ診断
  • 機器の状態の監視
  • 部分放電（partial discharge）の検知

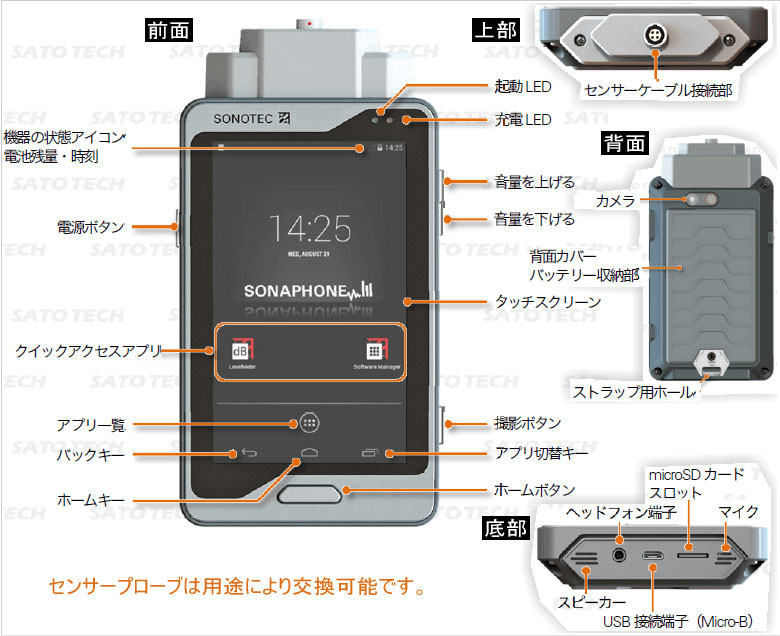

超音波設備診断装置SONAPHONEの図

波形表示つき産業用超音波カメラSONAPHONE SNP-ADV本体の仕様

機器設計 デジタル超音波試験機器
対応周波数 20 kHz～100 kHz
ディスプレイ 5インチ TFTタッチスクリーンディスプレイ
音声出力 スピーカーまたはヘッドフォン
Bluetooth🄬対応ヘッドフォン（別売品）
寸法 高さ 174 mm・幅 90 mm・奥行 25 mm
重さ 約370 g
保管温度 −20 °C ~ 60 °C
使用温度 −10 °C ~ 40 °C
電池 リチウムイオン充電池
充電時間 フル充電まで約2時間
駆動時間 通常測定 8~12時間
連続使用 約4時間
インターフェイス

センサーケーブル接続端子
USB2.0（micro-B）端子
3.5 mmヘッドフォン端子
microSDカードスロット

保護等級 IP40（非防水）
内蔵メモリー容量 システム用 8 GB
データ用 16 GB
準拠規格および指令 EMV RL 2014/30/EU、WEEE RL 2012/19/EU、
RoHS RL 2011/65/EU、ASTM E1002-2005
付属品

日本語取扱説明書
超音波センサーBS10
センサーケーブル（カールコードスプリング伸縮形状・長さ50 cm～200 cm）
精密検査ノズル（BS10-1）
アコースティックホーンL（BS10-3）
USB 2.0ケーブル（Type A / micro-B）
ヘッドフォン（3M™ PELTOR™）
テスト電池（ヘッドフォン用・単3形アルカリ電池2本）
プロテクションラバーケース
液晶保護フィルム
ロックキー
ショルダーストラップ

別売品 ストラクチャーボーンサウンド・温度センサー BS20
PC用ソフトウェア
リーク診断アプリ『Leak Expert』

超音波センサー BS10（付属品）の仕様

超音波可視化装置SONAPHONEセンサーBS10

機器 超音波検知センサー（照準レーザーポインター、LEDライトつき）
ボタン操作 ボリューム調整、測定開始・停止、
照準レーザーポインター、LEDライト ON/OFF
寸法 高さ 155 mm・幅 30 mm・奥行 30 mm
重さ 約80 g
保護等級 IP40（非防水）
周波数レンジ 20 kHz~100 kHz
分解能 1 dB
接続端子 本体との接続ケーブル用端子
ケーブル長 160cm
アクセサリ 精密検査ノズル（BS10-1）
アコースティックホーンS（BS10-2）
アコースティックホーンL（BS10-3）

標準付属ソフトウェアの仕様

ソフトウェア名 LEVEL METER
表示項目 音圧レベル、音圧レベル記録
スペクトログラム、画面回転対応
演算方式、計測時間、再生位置
測定値 表示方式 L 音圧レベル（瞬時値）
LF 時間重み付き音圧レベル
Lpk ピークレベル
Leq 等価平均音圧レベル
Lmin 最小音圧レベル（瞬時値）
Lmax 最大音圧レベル（瞬時値）
その他の機能 静止画撮影・ボイスメモ・テキスト追加
アプリ切替
PDFレポート作成
ZIP形式でデータファイル出力
（ZIPファイルはPC用ソフトウェア（別売品）で利用が可能です。）
言語 英語、ドイツ語

波形表示つき産業用超音波カメラSONAPHONE SNP-ADVのアクセサリ

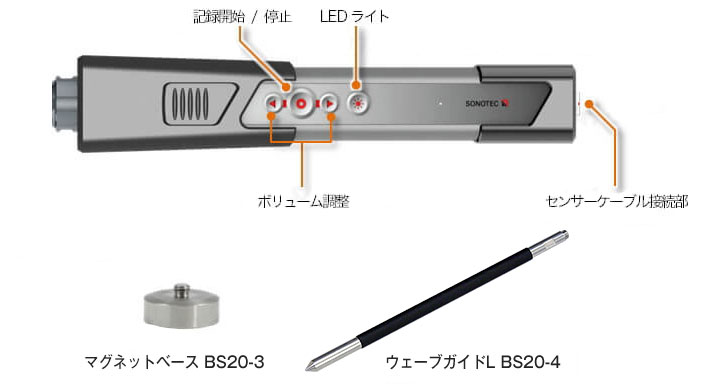

ストラクチャーボーンサウンド・温度センサー BS20仕様（別売品）

超音波設備診断装置SONAPHONE

機器 接触式超音波センサー（ウェーブガイド着脱式）（非接触赤外線温度センサー、LEDライトつき）
操作 ボリューム調整、記録開始・停止、LEDライト ON/OFF
寸法 高さ 155 mm・幅 30 mm・奥行 30 mm
重さ 約140 g (付属品を除く)
保護等級 IP40（非防水）
周波数レンジ 20 kHz~100 kHz
超音波分解能 1 dB
温度測定レンジ −70 °C~380 °C
温度分解能 1 °C
接続端子 LEMO®コネクター
ケーブル長 160cm
付属品 ウェーブガイドL（BS20-4）（長さ 150 mm・∅18 mm・重さ 15 g）
マグネットベース（BS20-3）、アタッチメント取付用レンチセット

波形表示つき産業用超音波カメラSONAPHONE SNP-ADVの動画

デモ機試用依頼

法人様のみ可能（※購入を前提としたデモ機の貸し出しをしております。製品の仕様や特長をよくご確認下さい。送料はお客様負担とさせて頂きます。）

デモ機貸出依頼フォーム（法人様のみ）
