コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)

クリックすると縮小します

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)

画像をクリックすると拡大します

・最も専門家に使用されているコロナ放電探知機。信頼のドイツ製。活線絶縁診断が可能・コロナ放電によって発生する超音波を瞬時に検出
・約25m離れた場所からコロナ放電、部分放電の検知が可能なパラボラ集音器
・高圧機器の絶縁劣化を活線下でチェック可能
・送電線や配電線の劣化を検出します
絶縁劣化診断器 配電盤内部高圧機器、送電線のコロナ放電探査、高電圧トランスの絶縁劣化診断器
■携帯可能。充電式電池。タッチパネル式
■目に見えない超音波を 可視化・可聴化(聞こえる音に変換)
■超音波周波数レンジ:20 kHz~100 kHz
■一台で4役!
■パソコンに接続してpdfでレポートの作成が可能

デモ機の貸し出し、訪問デモ可能です!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード SNP-006-S1
納期を確認下さい
コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付) ※※高感度パラボラ集音器(スーパーホン)つき。標準アプリ(Level Meter App)、保護ケースつき。エンドユーザー情報が必要な商品です。
税別 938,000円
(税込 1,031,800円)
商品コード SNP-006-01
入荷待ち
本体保証つき
納期を確認下さい
予防保全用デジタル超音波設備診断器SONAPHONE SNP-ADV(波形表示つき設備診断器) ※超音波センサBS10、標準アプリ(Level Meter App)、保護ケースつき。エンドユーザー情報が必要な商品です。
税別 748,000円
(税込 822,800円)
予約注文受付中

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)の動画

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)の用途

超音波の可視化を行い、省エネ対策に。

空気漏れ、振動、リーク漏れ等の検討対策行う際、超音波の発生場所が確実に特定出来なければ、根本対策を行う事は出来ません。
そこで、超音波を「可視化・見える化」をする事ができれば、超音波の発生場所や分布を特定する事が可能となり、ピンポイントな対策が可能となります。

空気漏れリークディテクター 設備機械モニターベアリングチェッカー コロナ放電・部分放電チェッカー スチームトラップ点検診断

  • 気体、圧空、真空における漏れ箇所検知と分類
  • 非加圧空間における気密試験(別売の超音波発生器が必要です)
  • スチームトラップ診断とバルブ診断
  • 機器の状態の監視
  • 部分放電(partial discharge)の検知

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)の特長

世界初の革新的技術。超音波リークディテクター ソナフォンアドバンス SNP-ADVで超音波の発生場所を見える化

■超音波を波形で表示:20 kHz~100 kHzまでの周波数帯で、どの帯域の超音波を検知したのかを視覚的に表示

■また本来聴こえない帯域の超音波を、可聴音に変換してスピーカーやヘッドフォンから出力することができます。

  • 超音波によるインフラ検査技術

  • 超音波 を「可視化・見える化」をする事が出来れば、
    超音波の発生場所や分布を特定する事が可能
    超音波設備診断装置SONAPHONE

  • 持ちやすい370gの軽量ボディ

  • 5インチのTFTタッチスクリーンディスプレイ
    検知した超音波をスペクトログラムや波形で表示
    超音波設備診断装置SONAPHONE


  • 人間の耳で聞こえない超音波を可聴化(ヘッドフォン付属)

  • パイプ内のガス、液体、固体の動きや摩擦や漏れにより
    発生する超音波を検知し、配管からのエア漏れを発見
    超音波設備診断装置SONAPHONE

  • ピンポイントでリーク漏れを検知

  • 超音波の発生源特定を可能にした画期的装置
    誰でも簡単に検知 超音波設備診断装置SONAPHONE


  • カメラ機能搭載

  • 写真、テキスト、ボイスメモ(声を録音できます。)を追加することができます。
    超音波設備診断装置SONAPHONE

  • パソコンに接続してpdfでレポートの作成が可能です

  • 記録データをpdfで出力することができます。
    ソフト不要 レポート例はこちら超音波設備診断装置SONAPHONE


超音波リークディテクター ソナフォンアドバンス SNP-ADVは、検知した超音波をリアルタイムにスペクトログラムや波形で描画します。

20 kHz~100 kHzまでの周波数帯で、どの帯域の超音波を検知したのかを視覚的に表示できる検知器です。

また本来聴こえない帯域の超音波を、可聴音に変換してスピーカーやヘッドフォンから出力することができます。

  • 5インチのTFTタッチスクリーンディスプレイ
  • 周波数20 kHz~100 kHzまでの超音波を検知
  • ユーザーフレンドリーな計測アプリ
  • 超音波の数値とスペクトログラムを記録保存
  • 簡易測定レポート(PDFやZIPファイル)作成
  • 工業現場での測定に適した堅牢なボディケース
  • Androidシステム搭載
  • ドイツSONOTEC社製

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)で超音波の発生場所を見える化

空気漏れリークディテクター 設備機械モニターベアリングチェッカー コロナ放電・部分放電チェッカー スチームトラップ点検診断

超音波の可視化を行い、省エネ対策に。

空気漏れ、振動、リーク漏れ等の検討対策行う際、超音波の発生場所が確実に特定出来なければ、根本対策を行う事は出来ません。
そこで、超音波 を「可視化・見える化」をする事が出来れば、超音波の発生場所や分布を特定する事が可能となり、ピンポイントな対策が可能となります。

超音波設備診断装置SONAPHONE の表示部

超音波リークディテクター ソナフォンアドバンス SNP-ADVの取扱い説明書より抜粋

■グラフ表示

超音波設備診断装置SONAPHONE の表示部

スペクトログラム 20 kHzから100 kHzの周波数レンジのうち、どの帯域の超音波が強く検知されたのかを視覚的に表示します。(赤色が強い信号レベルを表します。)

■数値パネル表示

超音波設備診断装置SONAPHONE の表示部

■数値の表示方法

超音波設備診断装置SONAPHONE の表示部

■再生モード

写真、テキスト、ボイスメモ(声を録音できます。)を追加することができます。

超音波設備診断装置SONAPHONE の表示部

コロナ放電探知器/部分放電探知器(超音波活線絶縁診断器)SNP-ADV-BS30(波形表示付)本体の仕様

機器設計 デジタル超音波試験機器
対応周波数 20 kHz~100 kHz
ディスプレイ 5インチ TFTタッチスクリーンディスプレイ
音声出力 スピーカーまたはヘッドフォン
Bluetooth🄬対応ヘッドフォン(別売品)
寸法 高さ 174 mm・幅 90 mm・奥行 25 mm
重さ 約370 g
保管温度 −20 ℃ ~ 60 ℃
使用温度 −10 ℃ ~ 40 ℃
電池 リチウムイオン充電池
充電時間 フル充電まで約2時間
駆動時間 通常測定 8~12時間
連続使用 約4時間
インターフェイス センサーケーブル接続端子
USB2.0(micro-B)端子
3.5 mmヘッドフォン端子
microSDカードスロット
保護等級 IP40(非防水)
内蔵メモリー容量 システム用 8 GB
データ用 16 GB
準拠規格および指令 EMV RL 2014/30/EU、WEEE RL 2012/19/EU、
RoHS RL 2011/65/EU、ASTM E1002-2005
付属品

取扱説明書
SNP-ADV用パラボラ集音器 BS30
超音波センサーBS10
センサーケーブル(カールコードスプリング伸縮形状・長さ50 cm~200 cm)
精密検査ノズル(BS10-1)
アコースティックホーンL(BS10-3)
USB 2.0ケーブル(Type A / micro-B)
ヘッドフォン(3M™ PELTOR™)
テスト電池(ヘッドフォン用・単3形アルカリ電池2本)
プロテクションラバーケース
液晶保護フィルム
ロックキー
ショルダーストラップ

別売品 ストラクチャーボーンサウンド・温度センサー BS20
PC用ソフトウェア
リーク診断アプリ『Leak Expert』

超音波設備診断装置SONAPHONEの図

超音波設備診断装置SONAPHONEプローブの図

超音波センサー BS10(付属品)の仕様

超音波可視化装置SONAPHONE

機器 超音波検知センサー(照準レーザーポインター、LEDライトつき)
ボタン操作 ボリューム調整、測定開始・停止、
照準レーザーポインター、LEDライト ON/OFF
寸法 高さ 155 mm・幅 30 mm・奥行 30 mm
重さ 約80 g
保護等級 IP40(非防水)
周波数レンジ 20 kHz~100 kHz
分解能 1 dB
接続端子 本体との接続ケーブル用端子
ケーブル長 160cm
アクセサリ 精密検査ノズル(BS10-1)
アコースティックホーンS(BS10-2)
アコースティックホーンL(BS10-3)

超音波設備診断装置の標準付属ソフトウェアの仕様

ソフトウェア名 LEVEL METER
表示項目 音圧レベル、音圧レベル記録
スペクトログラム、画面回転対応
演算方式、計測時間、再生位置
測定値 表示方式 L 音圧レベル(瞬時値)
LF 時間重み付き音圧レベル
Lpk ピークレベル
Leq 等価平均音圧レベル
Lmin 最小音圧レベル(瞬時値)
Lmax 最大音圧レベル(瞬時値)
その他の機能 静止画撮影・ボイスメモ・テキスト追加
アプリ切替
PDFレポート作成
ZIP形式でデータファイル出力
(ZIPファイルはPC用ソフトウェア(別売品)で利用が可能です。)
言語 英語、ドイツ語

超音波リークディテクター ソナフォンアドバンス SNP-ADVのアクセサリー

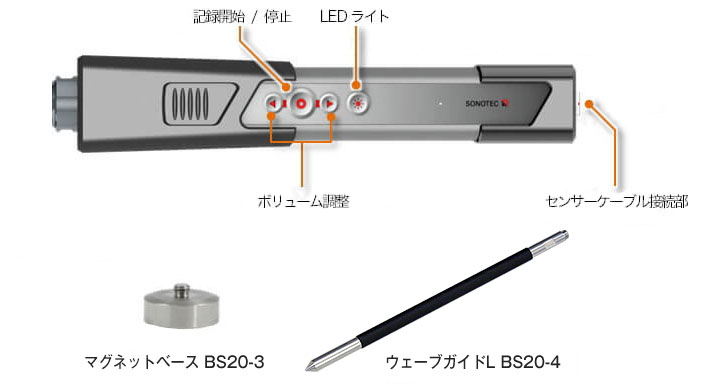

ストラクチャーボーンサウンド・温度センサー BS20仕様(別売品)

超音波設備診断装置SONAPHONE

機器 コンタクト超音波センサー(非接触赤外線温度センサー、LEDライトつき)
ウェーブガイド交換可能
操作 ボリューム調整、測定開始・停止、LEDライト ON/OFF
寸法 高さ 155 mm・幅 30 mm・奥行 30 mm
重さ 約140 g
保護等級 IP40(非防水)
周波数レンジ 20 kHz~100 kHz
超音波分解能 1 dB
温度測定レンジ −70 ℃~380 ℃
温度分解能 1 ℃
接続端子 本体との接続ケーブル用端子
ケーブル長 160cm
アクセサリ ウェーブガイドS(長さ 22 mm・⌀ 18 mm・重さ 33 g)
ウェーブガイドL(長さ 150 mm・⌀ 18 mm・重さ 15 g)
