測定結果【画面1】 ISO規格を参考にした速度・BDU・加速度。色判定

画面の上の部分には、ISO規格に準拠した速度のRMS値（速度の実効値）が表示されます。単位はmm/sで表示。
RMS値は10 Hz（600 rpm）～10 kHz（60,000 rpm）までの振動周波数のものです。

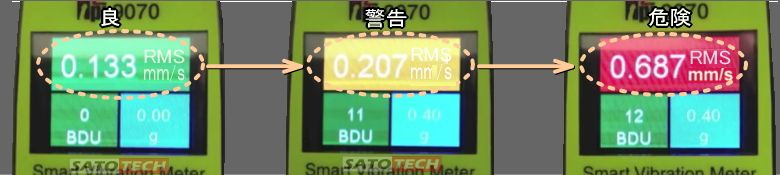

また数値の背景色は下表の評価基準に基づき、機械のコンディションを示しています。

変位単位への切り替えが可能です。（TPI9070、TPI9071では不可）

測定する機械のサイズや種類は設定ウィザードで設定することができます。

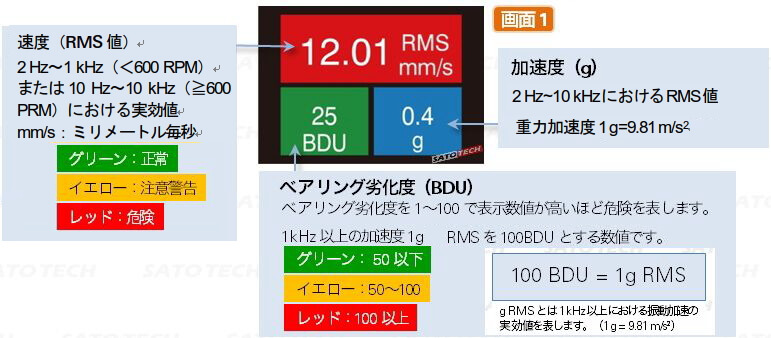

画面の左下の数値はベアリングの劣化度を表すBDU値です。 BDUはベアリングの摩耗状態の目安になる数値です。

数値が高いほど危険な状態であることを表します。

1g（ジー）の高周波振動（100 BDU）は、ベアリングが損傷している指標を表しています。したがってベアリングノイズの数値は軸受摩耗率の指標と考えることができます。

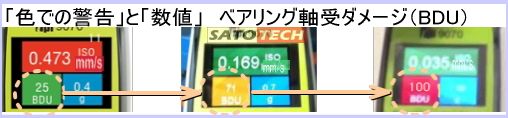

初期設定では、BDUが100以上のときは数値の背景色が赤になり、BDUが50～100の場合は、黄色（オレンジ）、50以下になると緑色になります。

ベアリング劣化度BDUの警告レベルは設定ウィザードにて変更することができます。

ISO周波数レンジ10 Hz～10 kHzにおける振動のRMS（平均）値です。
単位は重力加速度gで表します。 （1 g=9.81 m/s2）

測定結果【画面2】 自動診断機能

▽ボタンを押すと、3つの周波数帯に分割した振動速度（mm/s）が表示されます。

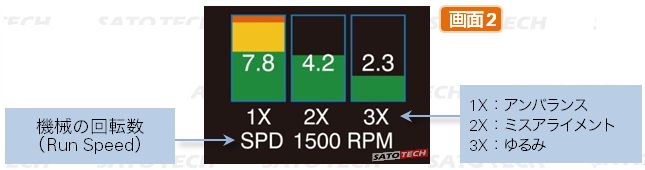

機械の回転速度に対して振動周波数の等倍、2倍、3倍をそれぞれ1X、2X、3Xとして、バーグラフで表示します。
この振動解析には、設定ウィザードにおいて機械の回転数（Run Speed）を正しく設定する必要があります。

左側のバーグラフは機械の回転速度（周波数）と振動周波数が同じ場合で、機械のバランスの良さを示します。
この数値が大きい場合、機械がアンバランスであることを意味します。
バランスの良い機械だと、非常に小さな値になります。（中型機械の場合、約2 mm/s以下）

中央のバーグラフは回転速度の2倍の振動周波数を表し、ミスアライメントが発生しているかどうかを示しています。

側のバーグラフは回転速度の3倍の振動周波数を表し、ボルトのゆるみや基礎の脆弱性などの可能性を示しています。

測定結果【画面3】 周波数スペクトラム FFT解析

振動分析画面でさらに▽ボタンを押すと、振動レベルが周波数スペクトラム（0～1 kHz）で表示されます。

ピークの高さはスペクトルの各周波数ポイントにおけるRMS振動レベルを表示しています。

画面右の数値は、赤い点線が示す位置での周波数およびRMS振動レベルです。

赤い点線は◁/▷ボタンで左右に移動でき、ピーク位置と重なると赤い+マークが表示されます。

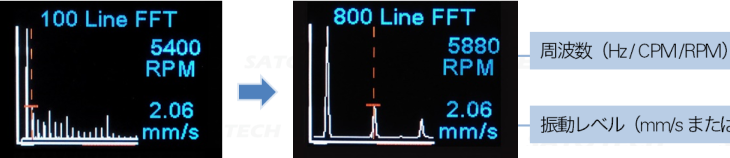

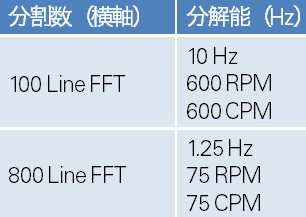

▽ボタンをさらに押すと、表示分解能が100ラインから800ラインに上がり、8倍の拡大表示になります。

100ラインと同様に、◁/▷ボタンで赤い点線を左右に移動できます。

振動分析ソフトウェア「VibTrend」

ソフトの機能例（一部抜粋）

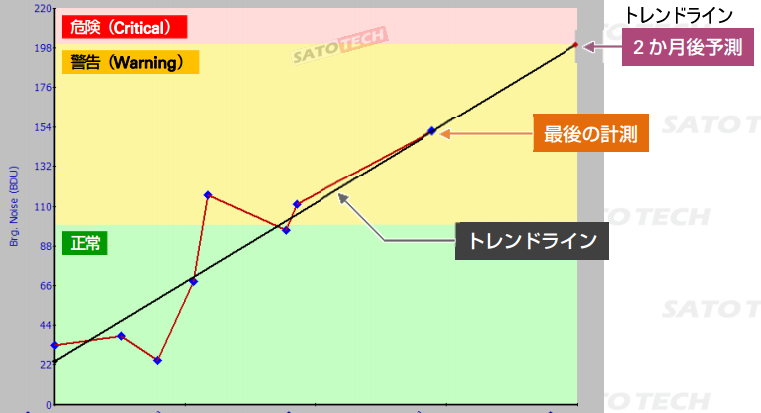

●トレンドライン（推移線）：測定箇所（アセット）の振動測定値の推移を示します。危険度の予測に役立ちます

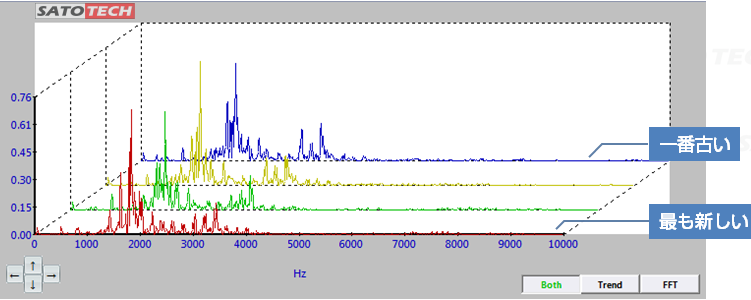

●複数のFFTデータを３Dで表示します。 時系列の表示で、一目で確認ができます。

仕様

※ 日本マイクロソフト社のサポートが終了したOSでご利用中に問題が発生した場合の保障・サポート対応は行っておりません。

主な機能

■振動子で測定したデータは、機械の回転速度に基づいて自動的に計算された情報を表示します。
■異変の状態を識別し本体のLCD画面で危険度を背景色で色分け表示し警告することができます。
■データロガー機能つきです。
■任意に測定箇所名を入力しその振動測定結果を記録すれば、専用の振動分析ソフトウェア「VibTrend」（標準付属）を使用してPCにダウンロードすることができます。

振動分析ソフトは、10個のアセット（標準バージョン）の入力ができます。
別売りPro版ソフトでは、無制限の測定箇所とテストレコードを入力することができます。

■TPI 9080振動アナライザには、ストロボフラッシュ（別売り）による回転計測やサーチライト機能を搭載しています。

特長

■手のひらサイズのコンパクトボディ
■さまざまな機械による振動の異変を予知するための、シンプルで使いやすいアナライザー
■TPI9080のモニターには、速度・ベアリングの劣化度（BDU）・加速度gの3つの数値を同時に表示
■アンバランス、ミスアライメント（芯ずれ）、ゆるみおよびベアリング軸受状態を含む異なる異変を見つけます
■振動の結果を保存、分析、簡易レポート作成ができる振動分析ソフトウェア「VibTrend」が標準付属しています。
■振動値は、ISO値やベアリングダメージ（BDU）を色分けによる危険度のレベルを表示します。
■FFT解析（周波数スペトル）をつかった振動周波数分析
FFT分析は100分割と800分割で表示ができ、ズームやカーソル移動で詳細な部分まで読み取り可能です。
■着脱式マグネットベース付きセンサープローブ
■読み取り値をPCにダウンロードするためのUSBドッキングステーション
■IP67相当の防塵防水性能 ：すぐれた耐久性
■大容量の単3形リチウム乾電池（1.5 V）×２本を使用

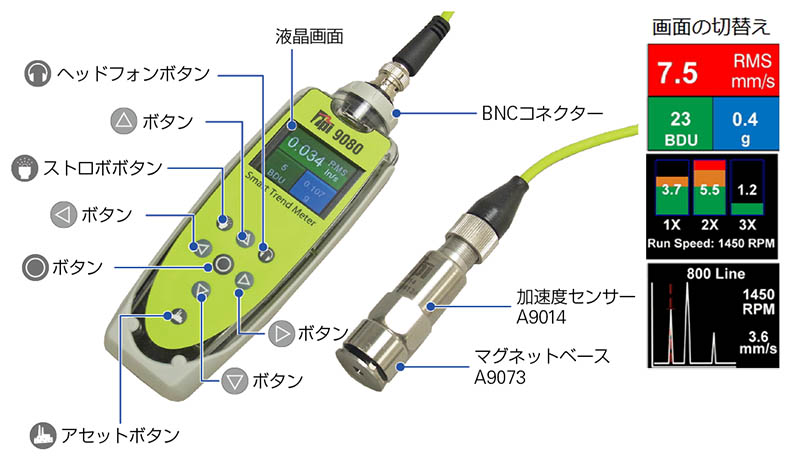

各部名称

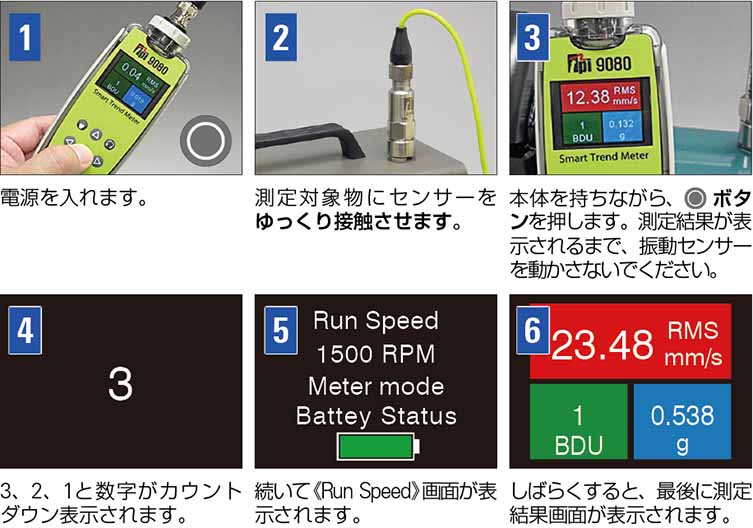

測定イメージ

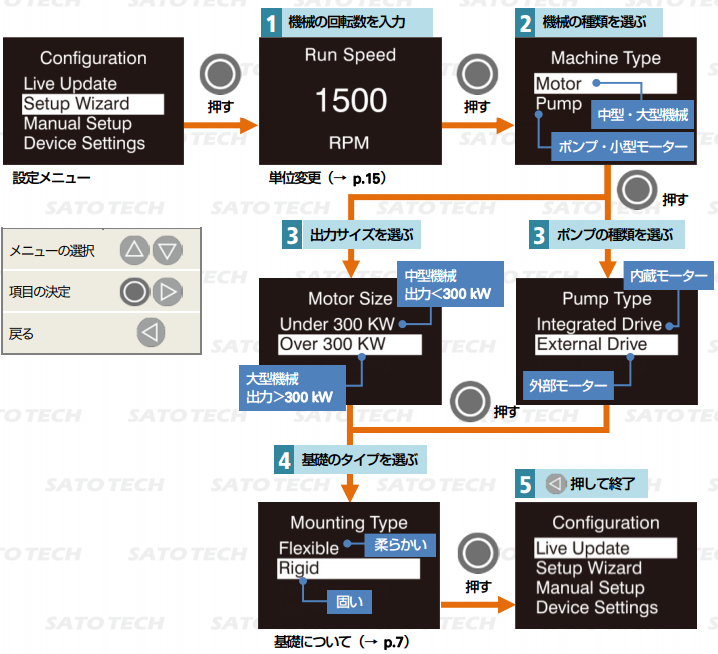

設定方法（設定ウィザード）

オプション

ストロボフラッシュライト A9082

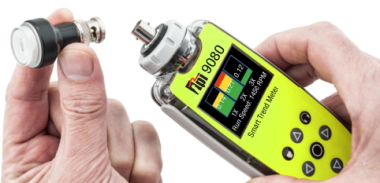

本体のBNCコネクタに接続するとストロボスコープとして使用可能。
■回転体の回転速度
■サーチライトモード

保護ケースA9086

背面マグネット付きで固定設置ができ効率アップが可能

ロングコンタクトピン A9072

標準のセンサーで届かない箇所やマグネットベースが使用できない狭い箇所の測定に使用可能。
■サイズ：直径8mm × 長さ100mm
※測定時、コンタクトピンの当て方により測定値が変動することがあります。

動画で紹介

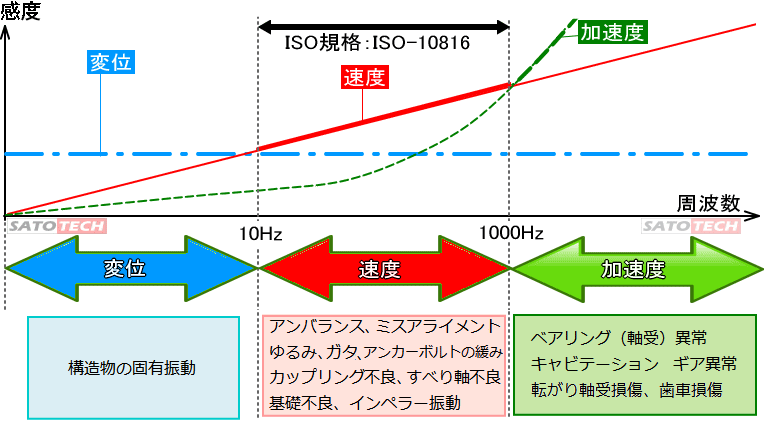

参考資料

基礎の「固」「柔」:回転機械とその取付けられた基礎を含む固有振動数が回転機械の一次危険速度の25 %以上かどうかで、基礎状態が『固い（Rigid）』、『柔らかい（Flexible）』と判断されます。
例えば、回転数が1800 rpmの回転機械（一次危険速度は30 Hz）が基礎の上に固定されている場合で、基礎を含む固有振動数が37.5 Hz（=30 Hz × 1.25）以上の場合は『固い』基礎に分類され、37.5 Hz未満は『柔らかい』基礎に分類されます。
