全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm デュアルカメラ Jスコープ
クリックすると縮小します
画像をクリックすると拡大します
【業界初】先端可動式でありながら直視/側視の2カメラ付
高精細画像での外観検査を実現する非破壊検査器！
業界最高レベルのビデオスコープシステム！
アメリカ国防総省制定MIL規格(MIL-STD-810)に準拠のテストをクリアした強固な内視鏡。
■VGAを超えるWide-SVGAの圧倒的な高品質な画像
■先端部が自由に動く高機能内視鏡
■直視/側視の2カメラ付き
■フルHDの約1.8倍のカメラ解像度WQHD(2560×1440)
■タッチスクリーンによる直感的な操作
■あらゆるデバイスに対応！PC/iOs/Android
■Wi-Fi, HDMI, USB接続対応
■カメラケーブルは、特殊強化タングステンブレード仕様
■防塵防水IP67相当のカメラケーブル
■温度警告センサーつき
■高品質レンズ搭載
■高輝度白色LED 3基（前方2基+側方1基）
お客様の現場でデモ実施は、ご相談下さい！
販売価格は御見積りをご依頼ください！短納期、デモ機、訪問デモはご相談。台数特価あり
注文FAX
問い合わせる
見積を依頼
デモ機依頼
| 製品名 | 価格 |
|---|---|
|
商品コード P-GT-HDA60422
6.0mm 全方向 先端可動式内視鏡X2000 デュアルカメラ ケーブル長さ:2m(直視/側視の2カメラ付)
※驚きの価格で御見積り・卸価格をご提供！
即納
本体保証つき
|
|
|
商品コード P-GT-HDA60423
6.0mm 全方向 先端可動式内視鏡X2000 デュアルカメラ ケーブル長さ:3m(直視/側視の2カメラ付)
※驚きの価格で御見積り・卸価格をご提供！
即納
本体保証つき
|
|
|
商品コード P-GT-HDA60425
6.0mm 全方向 先端可動式内視鏡X2000 デュアルカメラ ケーブル長さ:5m(直視/側視の2カメラ付)
※驚きの価格で御見積り・卸価格をご提供！
即納
本体保証つき
|
|
|
商品コード P-GT-HDA60427
6.0mm 全方向 先端可動式内視鏡X2000 デュアルカメラ ケーブル長さ:7m(直視/側視の2カメラ付)
※驚きの価格で御見積り・卸価格をご提供！
即納
本体保証つき
|
|
|
商品コード P-GT-HDA60430
6.0mm 全方向 先端可動式内視鏡X2000 デュアルカメラ ケーブル長さ:10m(直視/側視の2カメラ付)
※驚きの価格で御見積り・卸価格をご提供！
即納
本体保証つき
|
本体3年保証です。
※ケーブル・付属品・消耗品を除く
主な特長
米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000
画面輝度の向上により、これまでにない明瞭な画像を提供
小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能
パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現
カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ
軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応
検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。
全方向360°アングル操作
応答性と操作性に優れたジョイスティックでプローブ先端を360°全方向に曲げることが出来る先端可動式
複雑に入り組んだ現場での湾曲操作も意のまま。
検査実務を重視した利便性を備えてえています。
タングステンブレードで挿入性・耐久性が向上
強靭なタングステンブレード採用。驚きの挿入性と耐久性で細管の湾曲形状への挿入も「手元押込み」がスムーズ
視野角は広角95°
高輝度白色LEDを3基搭載（前方2基+側方1基）明るく鮮明な画像を映し出す
1.4kgの軽量ボディを実現。7インチタッチパネル
片手で持てるため、風力タービンや大型熱交換器の様な高所での検査、航空機エンジンの様な侠所での検査に最適
耐久性を追及した堅牢ボディ。検査効率アップ
防塵防水規格IP57。5時間の連続使用駆動を実現！
落下テスト1mをクリアした耐衝撃ボディ
■WiFi接続でスマホやタブレットで確認 ■USB TYPE-C ■HDMI出力
ワイヤレス接続 PC・タブレット・スマホ対応（iOs / Android対応）

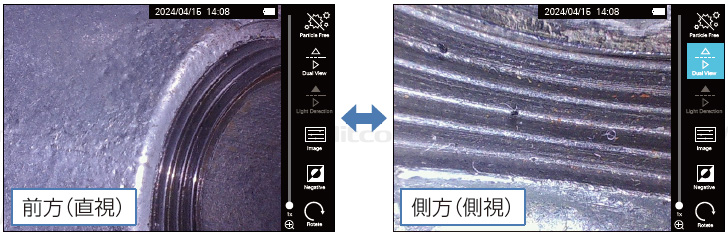

デュアル表示：直視と側視を切り替え表示/撮影
直視/側視の2カメラ付き。パネルをタップして直視と側視を切り替え表示。
温度警告センサー付 (温度計測が目的ではありません)
カメラケーブル先端に温度センサーを装備。観察地点でのケーブル先端の温度を計測してモニターに表示
タイトル入力
スクリーン上のキーボードのタッチ操作で静止画・動画にタイトル付けが可能。検査時の発見内容をメモ
ナイトビジョン
暗いカメラ画像を明るく表示することができます。
ネガモード（白黒反転）で検査対象を鮮明に再現
小さなクラックなどを発見しやすい鮮明な画像へ変換
太陽光の反射を抑制
日光下での高い視認性を確保
フルラミネーション採用の鮮明画像表示。
最新の画像処理技術
タッチスクリーンのタップ操作でホワイトバランスや色温度を調整することで検査の確実性をアップします
画像の比較機能 合否判定や経時変化
「保存した画像」や「合格サンプル」とライブ画像を比較
合否判定や経時変化の確認などに便利な機能です。
シャープ表示
デジタル補正でよりシャープな映像表示
履歴機能でデ ータ管理
タッチスクリーンで簡単操作
画像を90°ずつ回転/ミラー反転
付属ソフトウェアにてPC上に映像を表示
お手持ちのPCに付属ソフトウェアをインストールすれば、X2000のカメラ画面と同じ映像をパソコン上に表示可能。
パソコン上で、画像・動画撮影も可能です。
日本語表示で作業者にわかりやすい
日本語表示でわかりやすい。
英語、スペイン語・ドイツ語・フランス語・中国語もOK。
オールインワン キャスターケースが標準付属
ケ－ス内にケーブルをコンパクトに収納（赤枠部分）
仕様
カメラケーブル仕様
| 対象機種 | 工業用内視鏡 X2000（Ver1.15以上、HW Version V2以上） | ||||
|---|---|---|---|---|---|
| コントロール部寸法 | 幅140 mm・奥行193 mm・高さ84 mm | ||||
| プローブヘッド径 | 6.0 mm | ||||
| プローブヘッド長 | 21.5 mm | 24.4 mm | |||
| 接続ケーブル長さ | 約120 cm | ||||
| ケーブル長 | 2 m | 3 m | 5 m | 7 m | 10 m |
| 重量 | 約800 g | 約900 g | 約1100 g | 約1300 g | 約1600 g |
| 先端部可動方向 | 全方向 | ||||
| 先端可動域 | 最大120° | 最大80° | |||
| 屈曲部可動半径 | 約50 mm | ||||
| プローブ材質 | 特殊強化タングステンブレード | ||||
| 光源 | 高輝度白色LED3基（前方2基+側方1基） | ||||
| 視野角（FOV） | 95 ° | ||||
| 焦点深度（DOF） | 直視：8mm ～∞ ／ 側視：7mm ～∞ | ||||
| カメラ解像度 | 2560 × 1440ピクセル | ||||
| ボタン | 静止画撮影、LED明るさ（上げる／下げる） | ||||
| ロック機構 | 左：ロック解除、右：ロック状態 | ||||
| 使用温度・湿度 | －10 ℃～ 100 ℃（水中：10 ℃～ 30 ℃）、
95 %RH（結露なきこと） | ||||
| 保管温度 | 0 ℃～ 70 ℃ | ||||
| 防塵防水性能 | コントロールユニット部：IP54
ケーブル部：IP67（水深1 mで30分可能） | ||||
| 耐油性能 | 機械油、軽油、生理食塩水（5％）にさらされても操作可能 | ||||
| 付属品 | 取扱説明書 | ||||
本体仕様
| 防塵防水性能 | IP57相当※1 | |
|---|---|---|
| ディスプレイ | タッチパネル対応、7インチLCDモニタ、1024×600ピクセル(Wide-SVGA) | |
| ビデオ出力 | HDMI | HDMI 1.4 (Type D) |
| USB |
USB TYPE-C USB TYPE-Cとは
| |
| Wi-Fi | IEEE802.11 B/G | |
| オーディオ入力 | 内蔵マイクロフォン | |
| 静止画記録 | JPEG形式 | 1600×1600ピクセル、800×800ピクセル |
| 動画記録 | mov形式（オーディオ含む） | 1600×1600ピクセル、フレームレート：30fps |
| 記録媒体 | SDカード | 最大32 GB対応（本体FWVer 1.18未満）
最大64 GB対応（本体FWVer 1.18以上） |
| 電源 | ACアダプター | |
| 充電式リチウムバッテリー（3.6V 9800mAh）
連続使用時間：5時間以上（環境による） 充電時間：約4時間(フル充電) | ||
| 対応言語 |
日本語・英語・その他
| |
| ソフト対応OS | Windows8 / 8.1 / 10（32bit / 64bit） | |
| 使用環境 |
温度：0～40℃（バッテリー駆動時、結露なきこと）
| |
| 保管環境 | 10 ℃～ 60 ℃（結露なきこと） | |
| サイズ | 【本体】（幅）240 mm×（高さ）154mm ×（厚さ）47mm
【ホールディングチューブ】通常時：約54cm、延長時：約100cm | |
| 重量 | 【本体】1.4kg
【キャリングケースを含む総重量】約9.0 kg | |
| 付属品 |
取扱説明書、SDカード※2、USBケーブル（Type-C:1m）、
| |
| 別売品 |
■X2000用交換ケーブルあり
| |
【テスト済みオイル】
・エンジンオイル ・塩水 ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液（ガラス） ・食用植物油 ・航空用燃料油
・油圧油 ・タービンオイル ・不凍剤 ・エタノール
※1：電池カバー、USB端子カバー、SDカード挿入口とHDMI出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。
※2：早送り再生機能には高速タイプのSDカードが必要です。付属のSDカードでは早送り再生ができない場合があります。
※3 給電用USBケーブルと市販のモバイルバッテリー（5V/1A～3A）を使用することで、充電・使用も可能です。
※液晶モニターのドット抜けに関して、以下の品質を保証します。● 黒点のドット抜けは2個以下。● 輝点のドット抜けは1個以下。● 隣接するドット抜け間の距離は5mm以上。(保証期間内に国内で、取扱説明書などの注意点にしたがって正常な使用状態である場合。)
※別売りのケーブルへ交換の際、本体の仕様によっては更新が必要な場合がございますので、弊社までお問合せください。
用途
自動車業界に工業用内視鏡
エンジン、CPUボックス、ドアなどの内部検査。精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に工業用内視鏡
壁内の断熱材、鉄骨の診断、内部配線の断線確認。壁・床下・天井裏などの観察。
ビル、マンションの建物点検に工業用内視鏡
電気、給水排水、空調、消防設備配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に工業用内視鏡
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に工業用内視鏡
エンジン内部。モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。
化学プラントに工業用内視鏡
各種配管の工場調査に。消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に工業用内視鏡
トランス・配電盤内部などの観察。ボイラー、熱交換器などの品質検査、保守管理。エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに工業用内視鏡
各発電所設備の保守管理。給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に工業用内視鏡
電設配管やガス配管、上下水道、排水管、情報通信配管など特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
