高荷重型メカニカルフォースゲージ PSHシリーズ

クリックすると縮小します

高荷重型メカニカルフォースゲージ PSHシリーズ

画像をクリックすると拡大します

校正書類の発行可:有償


最大 3000N まで対応の高荷重タイプメカニカルフォースゲージ。
高荷重の引張強度もしくは圧縮強度試験に最適。
止め針機構付でピーク値の測定が可能。
指針ゼロ点調整機構によってアタッチメントなどの重量の補正が可能。
丈夫な構造・電源不要のため、電源が無い場合でもご利用いただけます。
最大荷重500N~3000N。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 最大荷重 最小目盛 価格
商品コード HF-PSH1000N
イマダ 高荷重型メカニカルフォースゲージ PSH-1000N
1000N 10N 税別 110,400円
(税込 121,440円)

高荷重型メカニカルフォースゲージ PSHシリーズの特長

引張力計測軸:用途に応じて小鉤、大鉤、又鉤などのアタッチメントを取付けることにより、引張力の測定ができます。

ピークモード切替スイッチ:ON の状態にして測定をすると、指針がピーク値で止まります。

専用ハンドル:専用ハンドルを取付けることにより、安定な測定が可能です。

ゼロ調整リング:アタッチメントの重さや姿勢の誤差などの指針のズレを調整するリングです。

押付力計測軸:用途に応じて平型、円錐、A 型、V 型などのアタッチメントを取付けることにより、押付力の測定ができます。

※バネ式測定器の為、破壊試験のような大きな衝撃、連続した震動が発生する測定には不向きです。



高荷重型メカニカルフォースゲージ PSHシリーズの仕様

品番 PSHシリーズ
ストローク 10 mm
測定範囲 500N~3000N
表示方式 リアルタイム/ピークモード(切替式)
目盛※1 100 等分
精度 許容誤差±0.1%F.S 以内
使用環境温度 0℃ ~ 40℃
寸法 233 × 67 × 48 mm
重量※2 約 3.1 kg

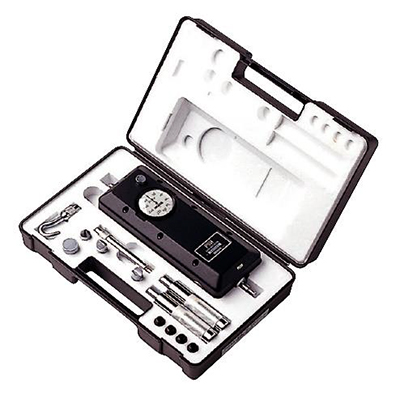

付属品 取扱説明書、アタッチメント(× 6)、専用ハンドルバー(× 2)、フォースゲージ取付板用専用ボルト(× 4)、収納ケース、検査成績書
イマダ 精密タイプ メカニカルフォースゲージ PSHシリーズ付属品

※1 3000N、300K、300lb の目盛は 120 等分です。
※2 レンジにより重量は若干異なります。
