イマダ メカニカルフォースゲージ UKK/UKTシリーズ 小型

クリックすると縮小します

イマダ メカニカルフォースゲージ UKK/UKTシリーズ 小型

画像をクリックすると拡大します

校正書類の発行可(有償)


外観形状を最小限に小型化したメカニカルフォースゲージ
引張専用のUKTシリーズ、圧縮専用のUKKシリーズ
全機種置き針機構付なのでピーク値の計測が可能
指針ゼロ点調整機構付なのでアタッチメントの重量等の補正が可能
最大荷重20N~300N。

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 最大荷重 最小目盛 価格
商品コード HF-UKK30N
イマダ メカニカルフォースゲージ UKK/UKTシリーズ 小型 UKK-30N
30N 0.25N 税別 45,600円
(税込 50,160円)

イマダ メカニカルフォースゲージ UKK/UKTシリーズ 小型の特長

引張力計測軸軸(UKT) :用途に応じて小鉤、大鉤、又鉤などのアタッチメントを取付けることにより、引張力の測定ができます。

置き針機構:赤い指針が測定値に合わせてピーク値で止まることにより、ピーク値の測定が可能になります。

ゼロ調整リング:目盛を回転することでアタッチメントの重さや姿勢の誤差などによる指針のズレを調整することが可能です。

押付力計測軸(UKK):用途に応じて平型、円錐、A 型、V 型などのアタッチメントを取付けることにより、押付力の測定ができます。

※バネ式測定器の為、破壊試験のような大きな衝撃、連続した震動が発生する測定には不向きです。





イマダ メカニカルフォースゲージ UKK/UKTシリーズ 小型の仕様

品番 UKTシリーズ UKKシリーズ
ストローク 10 mm
測定範囲 20N~300N
表示方式 リアルタイム/ピークモード(置針式)
目盛※1 100 等分
精度 許容誤差±0.3%F.S 以内
使用環境温度 0℃ ~ 40℃
寸法 156 × 60 × 40 mm
重量※2 約 300 g
付属品 取扱説明書、アタッチメント引張用(× 4)、収納ケース、
検査成績書

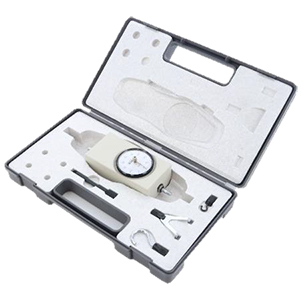

イマダ 小型 メカニカルフォースゲージ UKK/UKTシリーズ付属品
取扱説明書、アタッチメント圧縮用(× 5)、収納ケース、
検査成績書

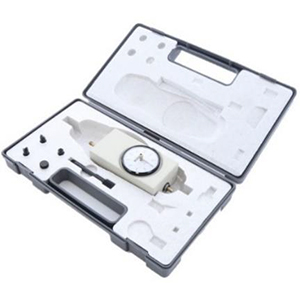

イマダ 小型 メカニカルフォースゲージ UKK/UKTシリーズ付属品

※1 30N、300N、3K、301b の目盛は120等分です。
※2 レンジにより重量は若干異なります。
