新コスモス電機 仮設型ガス漏えい監視システム VCW-100

クリックすると縮小します

新コスモス電機 仮設型ガス漏えい監視システム VCW-100

画像をクリックすると拡大します

仮設利用に特化した無線式ガス監視システムは、
ガス検知部・監視盤ともに持ち運び可能な無線式。
監視盤はAC100V電源で動作、その他の配線は一切不要。
監視対象となる無線ガス検知部は監視盤1台につき最大10台まで登録が可能。

すぐ使える標準ソフトインストール済み。
ガス検知部の状態をわかりやすくお知らせ。

■災害時の対策に
■工事中(修理対応の時)の仮設対応に
■現場のデータ収集に

注文FAX お問合せ 見積依頼
製品名 価格
商品コード G-VCW-100
納期を確認下さい
新コスモス電機 仮設型ガス漏えい監視システム VCW-100 ※別途、ガス検知部が必要です
税別 1,980,000円
(税込 2,178,000円)
商品コード G-KD-101D
納期を確認下さい
新コスモス電機 無線ガス検知部(毒性ガス) KD-101D ※電池電源式。※検知ガス:一酸化炭素, 硫化水素
税別 630,000円
(税込 693,000円)
商品コード G-KD-101O
納期を確認下さい
新コスモス電機 無線ガス検知部(酸素) KD-101O ※電池電源式。※検知ガス:酸素
税別 610,000円
(税込 671,000円)
商品コード G-KD-101R
納期を確認下さい
新コスモス電機 無線ガス検知部(可燃性ガス) KD-101R ※電池電源式。※検知ガス:メタン,プロパン
税別 660,000円
(税込 726,000円)
商品コード G-WMA-03D
オプション品
納期を確認下さい
無線モジュール延長ケーブル WMA-03D (KD-101用 / 3m) ※防爆仕様。無線モジュールの延長が可能です。
税別 200,000円
(税込 220,000円)
商品コード G-WMA-10E
オプション品
納期を確認下さい
無線モジュール延長ケーブル WMA-10E (KD-101用 / 10m) ※防爆仕様。無線モジュールの延長が可能です。
税別 250,000円
(税込 275,000円)
商品コード G-WMA-20F
オプション品
納期を確認下さい
無線モジュール延長ケーブル WMA-20F (KD-101用 / 20m) ※非防爆仕様。無線モジュールの延長が可能です。
税別 280,000円
(税込 308,000円)

弊社では新コスモス電機と協力して、全国へ対応しております。現地校正可能。校正書類の発行可(有償)。

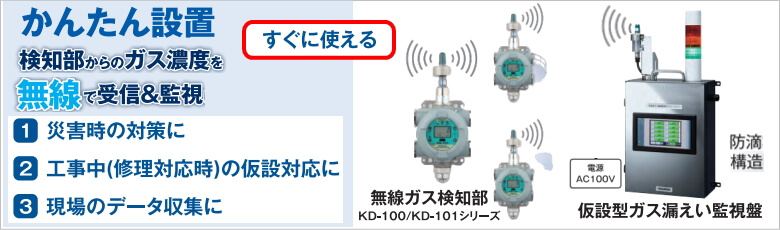

 かんたん設置。すぐに使える。仮設型ガス漏えい監視システム VCW-100

仮設型ガス漏えい監視システム VCW-100の特長

信号配線が不要なので設置場所を選ばず、移設も容易で配線コストと設置の手間を削減。

ユーザー自身でガス検知部と監視盤を設置し、電源を入れるだけで使用することができる。

監視画面はカラー液晶でガス検知部ごとの状態・濃度が一目で分かり、タッチパネルで操作ができる。

ガス検知部は外部電源式「KD-100」と電池電源式「KD-101」の2種類で、とくに「KD-101」はリチウム電池内蔵なのでガス検知部への電源配線も不要、イニシャルコストを削減

無線は国際標準化された工業用無線規格であり汎用性の高い「ISA100.11a」を採用。

仮設利用に特化した監視システムとして、石油化学工場、発電所やリース会社などを中心に展開中。

■ 監視盤・ガス検知部ともに持ち運びが可能。

■ 信号配線が不要なので配線が困難な場所にも設置が可能で、移設や増設も容易。

■ 監視盤1台につき最大10台までガス検知部との接続が可能。

■ 監視盤は表示灯とカラー液晶表示で、ガス検知部の状態を分かりやすくお知らせ。

■ 初期設定済なので設置後電源を入れればすぐに使用可能。

■ 国際標準化された工業用無線規格「ISA100.11a」を採用。

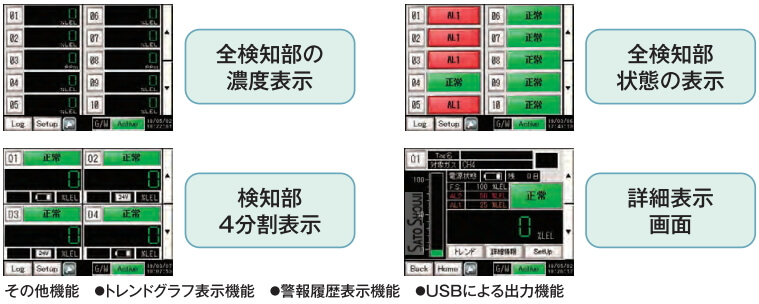

監視盤の表示例

監視盤の表示例

仮設型ガス漏えい監視システム VCW-100の設置事例

ガス貯蔵施設や石油化学工場など数多くの施設でガス検知警報器が使われており、常時監視を行なっています。

プラント単位の設備を停止して点検作業を行なうシャットダウンメンテナンス(SDM)や、老朽化に伴う設備の建て直し、保守作業などにおいては、現場の安全管理のために既設検知部以外に臨時でガス検知部を増設する等の対応が取られます。

また、既設システムそのものの点検のためシステムを停止するには、一時的に別途監視システムを用意する必要があります。

しかし、これら臨時作業用の監視システムの構築には、配線や施工にかかるコストや労力の課題があります。

設置事例:無線ガス検知部との組み合わせで幅広い監視場所に対応

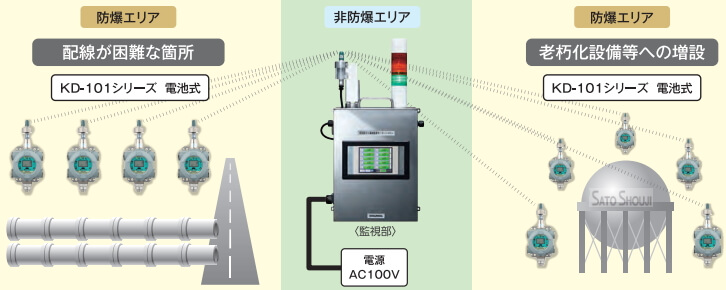

仮設型ガス漏えい監視システム VCW-100なら配線が困難な箇所・老朽化した設備への増設が可能

配線が困難な箇所・老朽化した設備への増設が可能

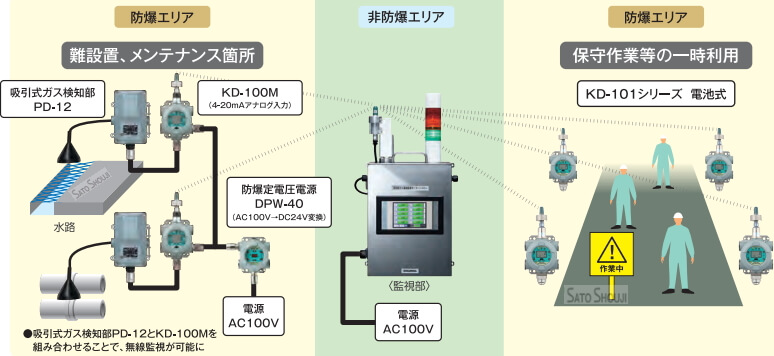

仮設型ガス漏えい監視システム VCW-100なら設置がむずかしい場所、メンテナンス箇所・保守作業の一時利用が可能

設置がむずかしい場所、メンテナンス箇所・保守作業の一時利用が可能

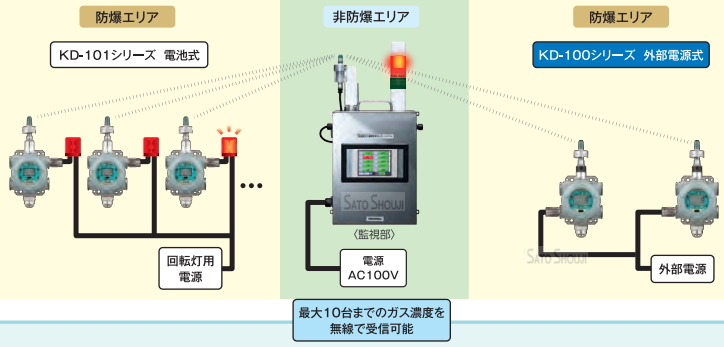

電池電源式と外部電源式の無線ガス検知部を混在して設置が可能な仮設型ガス漏えい監視システム VCW-100

電池電源式と外部電源式の無線ガス検知部を混在して設置が可能

仮設型ガス漏えい監視システム VCW-100の仕様

型式 VCW-100
対象ガス検知部 KD-100/KD-101
電源 AC100V
取付方法 壁掛式
表示部 カラー液晶(タッチパネル)
無線規格 ISA100.11a(IEC 62734) (2.4GHz)
警報機能 3色積層灯(ブザー付)
使用温度範囲 0~+40℃
最大登録台数 10台
ネットワーク構成 スタートポロジー(中継機能なし)
防爆仕様 非防爆
消費電力 無警報時16VA、警報時24VA
寸法 W297×H654×D158mm
質量 約11kg

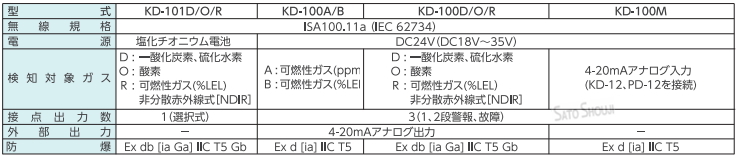

検知部の仕様

検知部仕様
