新コスモス電機 無線ガス検知部 KD-101シリーズ (電池電源式)
クリックすると縮小します
画像をクリックすると拡大します
仮設型ガス漏えい監視システム VCW-100のガス検知部。
ガス濃度信号等を無線で送信するので、信号配線が不要です。
国際標準化された工業用無線規格「ISA100.11a」を採用。
「電池電源式」で、設置が簡単な完全ケーブルレス。
設置場所を選ばず、電源配線が困難な場所にも設置が可能。
信号配線に加え電源配線も不要で、イニシャルコストを削減します。
新設におすすめ。移設や増設も容易です。
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード G-KD-101D
新コスモス電機 無線ガス検知部(毒性ガス) KD-101D
※電池電源式。※検知ガス：一酸化炭素, 硫化水素
納期を確認下さい
|
税別 630,000円 （税込 693,000円） |
|
商品コード G-KD-101O
新コスモス電機 無線ガス検知部(酸素) KD-101O
※電池電源式。※検知ガス：酸素
納期を確認下さい
|
税別 610,000円 （税込 671,000円） |
|
商品コード G-KD-101R
新コスモス電機 無線ガス検知部(可燃性ガス) KD-101R
※電池電源式。※検知ガス：メタン,プロパン
納期を確認下さい
|
税別 660,000円 （税込 726,000円） |
|
商品コード G-WMA-03D
無線モジュール延長ケーブル WMA-03D (KD-101用 / 3m)
※防爆仕様。無線モジュールの延長が可能です。
オプション品
納期を確認下さい
|
税別 200,000円 （税込 220,000円） |
|
商品コード G-WMA-10E
無線モジュール延長ケーブル WMA-10E (KD-101用 / 10m)
※防爆仕様。無線モジュールの延長が可能です。
オプション品
納期を確認下さい
|
税別 250,000円 （税込 275,000円） |
|
商品コード G-WMA-20F
無線モジュール延長ケーブル WMA-20F (KD-101用 / 20m)
※非防爆仕様。無線モジュールの延長が可能です。
オプション品
納期を確認下さい
|
税別 280,000円 （税込 308,000円） |
弊社では新コスモス電機と協力して、全国へ対応しております。現地校正可能。校正書類の発行可(有償)。

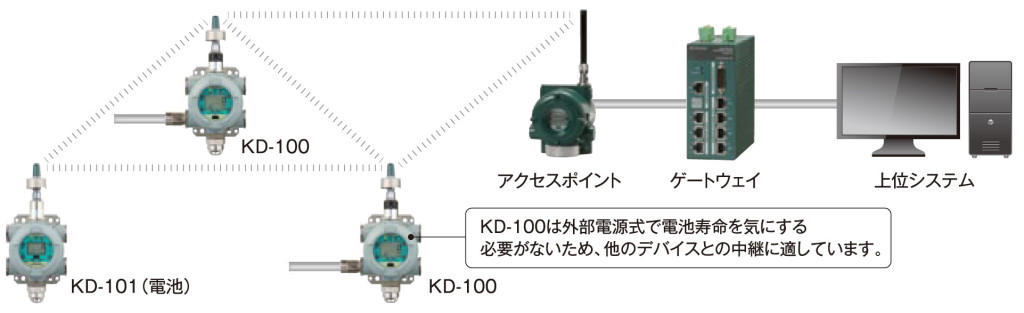

新コスモス電機 無線ガス検知部 KD-101シリーズ (電池電源式)のシステム構成例
新コスモス電機 無線ガス検知部 KD-101シリーズ (電池電源式)の特長
汎用性の高い無線技術
国際標準化された工業用無線規格「ISA100.11 a」(IEC 62734)を採用。
「ISA100.11a」のインフラがあれば接続が可能です。
イニシャルコストを削減
無線でガス濃度信号等を送信するため、信号配線が不要。
さらにKD-101シリ ーズは電池電源式なので電源配線も不要で、イニシャルコストを削減します。
マルチ出力搭載
KD-101シリーズは無線に加えて、接点出力を搭載。
複数出力によりシステムを冗長化します。
磁石スティックで簡単メンテナンス
磁石スティック1本で、各種調整（ゼロ調整等）が現場で簡単に行なえます。
センサ交換が簡単
センサがユニット式なので、交換が簡単です。
無線モジュールの延長が可能（オプション）
オプションの無線モジュール用延長ケーブル(3m、10m、20m)を使用することで、無線通信の良好な場所に無線モジュールを設置できます。
※20m延長ケーブルは防爆エリア（危険場所）では使用できません。
防水・防塵構造
保護等級IP65
新コスモス電機 無線ガス検知部 KD-101シリーズ (電池電源式)の仕様
| 型式 | KD-101D | KD-101O | KD-101R | |
| 検知原理 | 定電位電解式 | ガルバニ電池式 | 非分散赤外線式 | |
| 検知対象ガス | 一酸化炭素 | 硫化水素 | 酸素 | メタン、プロパン |
| 検知方式 | 拡散式 | |||
| 検知範囲 | 0～75ppm、
0～100ppm、 0～150ppm、 0～200ppm、 0～250ppm、 0～300ppm、 0～500ppm |
0～30ppm、
0～50ppm |
0～25.0vol％ | 0～100%LEL |
| 警報設定値 | フルスケール75ppm、100ppmの場合：
1段警報 25ppm 2段警報 50ppmフルスケール150～500ppmの場合： 1段警報 50ppm 2段警報 100ppm |
フルスケール30ppm、50ppmの場合：
1段警報 10ppm 2段警報 20ppm |
1段警報 18.0vol％
2段警報 18.0vol％ |
1段警報 25%LEL
2段警報 50%LEL |
| 警報精度 | 同一条件下にて警報設定値の±30% | ±0.7vol％以内 | 同一条件下にて警報設定値の±25％ | |
| 警報遅れ | 警報設定値濃度の1.6倍のガスにて30秒以内 | 10.0vol％の濃度にて18.0vol％に達するまでの時間：5秒以内（20±2℃） | 警報設定値濃度の
1.6倍のガスにて 30秒以内 | |
| 警報表示 | ・ガス警報
赤LED点滅及びLCD表示 ・故障警報（センサ故障等） 黄LED点滅／点灯およびLCD表示 | |||
| 無線通信
（無線モジュール仕様） |
無線モジュール形式：WMI-1
通信プロトコル：ISA100.11a（IEC62734） 周波数：2400～2483.5MHz 通信レート：250kbps 無線出力電力：最大12dBm 日本国内適合規格 証明規則第2条第1項第19号 使用温湿度範囲：-40～+70℃、0～100％RH（結露しないこと） 防爆構造：Ex ia IIC T4 X | |||
| 外部出力 | ・接点出力：1回路（ガス警報(2段目)と連動）（仕様による）
無電圧a接点/自動復帰または自己保持/ ラッチ式 ・定格負荷（最大）： 非防爆用 DC30V 1Aまたは AC125V 0.3A(抵抗負可） 防爆用 DC30V 1A（抵抗負荷） ※防爆エリアで接続可能な機器の電源仕様：SELVまたは電池 | |||
| ガス濃度表示 | LCD:デジタル4桁表示 | |||
| 防爆構造 | Ex db［ia Ga］IIC T5 Gb | |||
| 保護等級 | IP65 | |||
| 適合ケーブル | ケーブル外径：φ9～15 | |||
| 使用温湿度範囲※1 | 温度：-10～＋40℃
湿度：30～85%RH（0～40℃） |
温度：-20～＋50℃
湿度：10～90%RH（0～50℃） | ||
| 電源 | 塩化チオニルリチウム電池：2個 | |||
| 電池寿命 | 約2年 | 約1年 | ||
| 外形寸法 | H338×W146×D160mm（ケーブルグランド部を除く） | |||
| 質量※2 | 約3.7㎏ | |||
※1：急激な温度および湿度の変化がないこと、および結露しないこと。
※2：ケーブルグランド、閉止ユニット除く。製品質量はケーブルグランド1個につき330g、閉止ユニット1個につき150gが加算されます。
