普及型デジタルフォースゲージ HJ-DFSシリーズサトテック

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:有償

サトテックデジタルフォースゲージがおすすめ。圧縮力と引張力を正確に測定可能なプッシュプルゲージ
使いやすさと多機能を追求したハイエンド普及モデル。
■最大荷重5N～1000Nをカバー
■高精度±0.2%F.S.を実現
■データ取り込み、自動グラフ描画、出力が可能な無償PCソフト付
■計測スタンド(オプション)に取り付けて簡易測定機としても構成可能
あらゆる荷重測定業務に。

荷重測定の専門スタッフにご相談ください。

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

校正付見積を依頼

製品名	最大荷重	最小分解能	価格
商品コード HFG-010-01 入荷待ち普及型デジタルフォースゲージ HJ-DFS-5 アタッチメント3種類付（円錐型、フック型、平型）サトテック	5N	0.001N	税別 38,000円（税込 41,800円）予約注文受付中
商品コード HFG-010-02 即納普及型デジタルフォースゲージHJ-DFS-10 アタッチメント3種類付（円錐型、フック型、平型）サトテック	10N	0.002N	税別 38,000円（税込 41,800円）
商品コード HFG-010-03 即納普及型デジタルフォースゲージHJ-DFS-20 アタッチメント3種類付（円錐型、フック型、平型）サトテック	20N	0.005N	税別 38,000円（税込 41,800円）
商品コード HFG-010-04 即納普及型デジタルフォースゲージHJ-DFS-50 アタッチメント3種類付（円錐型、フック型、平型）サトテック	50N	0.01N	税別 38,000円（税込 41,800円）
商品コード HFG-010-05 即納普及型デジタルフォースゲージ HJ-DFS-100 アタッチメント3種類付（円錐型、フック型、平型）サトテック	100N	0.02N	税別 38,000円（税込 41,800円）
商品コード HFG-010-06 即納普及型デジタルフォースゲージHJ-DFS-200 アタッチメント3種類付（円錐型、フック型、平型）サトテック	200N	0.05N	税別 38,000円（税込 41,800円）
商品コード HFG-010-07 即納普及型デジタルフォースゲージHJ-DFS-500 アタッチメント3種類付（円錐型、フック型、平型）サトテック	500N	0.1N	税別 38,000円（税込 41,800円）
商品コード HFG-010-08 即納普及型デジタルフォースゲージHJ-DFS-1000 アタッチメント3種類付（円錐型、フック型、平型）サトテック	1000N	0.2N	税別 38,000円（税込 41,800円）

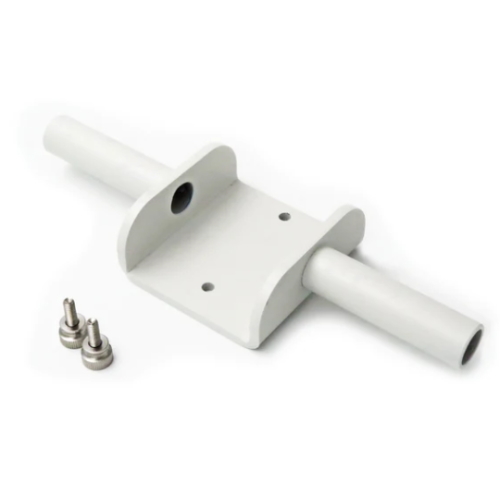

商品コード HFG-010-63 即納フォースゲージ用オプションハンドルDFS-HND(HJ-DFSシリーズ用) `※対応機種：HJ-DFS-5/10/20/50/100/200/500/1000`			税別 15,800円（税込 17,380円）
商品コード HFG-010-72 即納オプション品フォースゲージ計測アタッチメント6点セット(HJ-DFS/HJ-DFS-Xシリーズ用) `※円錐型/平型/ノミ型/V型/フック型/延長ロッド各1点。「HJ-DFS-Xシリーズ(～1000N)」HJ-DFS-MTS1、HJ-DFS-MTS2には標準付属`			税別 5,800円（税込 6,380円）
商品コード HFG-010-51 即納オプション品フォースゲージ（プッシュプルゲージ）用計測スタンド HJ-DFS-MTS1 (回転ハンドル式) HJ-DFSシリーズ用サトテック `※最大荷重：500N　※計測アタッチメント6点セット付属`			税別 76,000円（税込 83,600円）
商品コード HFG-010-52 即納オプション品フォースゲージ（プッシュプルゲージ）用計測スタンド HJ-DFS-MTS2 (レバーハンドル式) HJ-DFSシリーズ用 `※最大荷重：500N　※計測アタッチメント6点セット付属`			税別 76,000円（税込 83,600円）

普及型デジタルフォースゲージ HJ-DFSシリーズサトテックのカタログ

普及型デジタルフォースゲージ HJ-DFSシリーズサトテックの特長

シリーズで最大荷重5N～1,000Nをカバー

最大荷重5N～1,000Nまで8機種をラインアップ。
測定ニーズに応じたレンジをご選択いただけます。

高精度±0.2%F.S.を実現

精度は既存製品トップクラスと同等の最大荷重の±0.2%。
測定業務で違和感を感じさせません。

多機能

・測定単位：mN、N、kN (※レンジにより選択できる単位は異なります)
・ピークホールド機能
・OK/NG判定
・メモリ保存（500ピーク値データ）
・自動電源オフ機能
・風袋調整
・オーバーロード警告
・機器診断

長時間駆動

駆動時間は約30時間。内蔵ニッケル水素充電池に約8時間で満充電。

PCソフト付(無償ダウンロード)

本体を付属USBケーブルでパソコンに接続して荷重測定することで、トラック測定値が記録され、グラフ作画が自動で行われます。
測定値はTXTやCSVでエクセルなどに簡単に出力ができます。
作画されたグラフもJPG、PNGで画像出力が可能です。
ソフトメニューは日本語表示が可能で、日本語取扱説明書も付属しています。
報告書などの作成に、是非ご利用ください。

計測スタンド(オプション)に取り付けて簡易試験機として構成可能

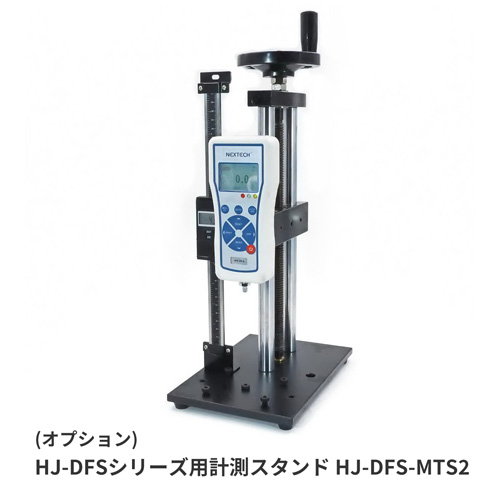

計測スタンドHJ-DFS-MTS1
(回転ハンドルタイプ、縦置・横置)

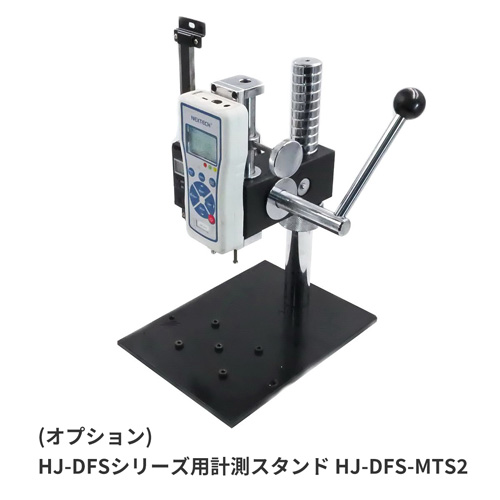

計測スタンドHJ-DFS-MTS2
(レバーハンドルタイプ、縦置)

普及型デジタルフォースゲージ HJ-DFSシリーズサトテックの仕様

精度	±0.2%F.S.
機能	ピークホールド機能内部メモリ（500ピーク値データ）自動電源オフ機能 OK/NG判定風袋調整単位選択：mN、N、kN (※レンジにより選択できる単位は異なります) オーバーロード警告機器診断
レンジ（最大荷重）	5N～1,000N（測定可能範囲:5％～100% of F.S.）
画面表示更新	10回/秒
ピーク値測定サンプリング速度	10回/秒
サンプリング速度	4,000回/秒
バッテリー駆動時間	約30時間（約8時間満充電）
オーバーロード警告	定格約120%(メッセージ表示、ビープ音)
画面解像度	128x64（LCDディスプレイ・バックライト）
操作温度	15 ºC ~ 35 ºC
保管温度	0 ºC ~ 40 ºC
基点変化	± 0.04% of full-scale/ºC
出力ポート	USB、RS-232
出力パラメーター	データビット8ビットスタートビット1ビットストップビット1ビットパリティビットなし転送速度38,400bps
スタンド取付穴	M3xL5x4か所、M5（10-32）xL6x2か所
アタッチメント取付穴	M6x1か所
本体寸法	約　縦160mm × 横76mm × 厚さ31mm
本体重量（アタッチメント除く）	約450g
総重量（ハードケース含む）	約1,100g

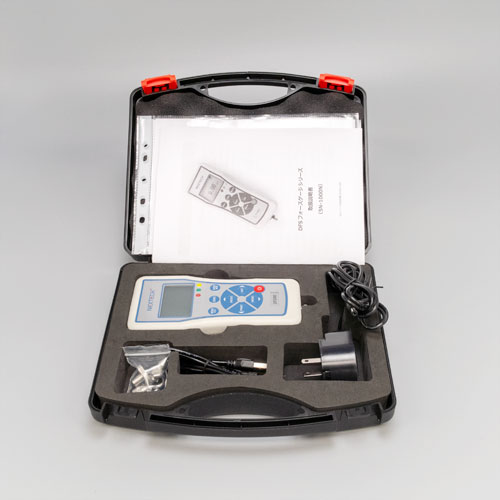

標準付属品	計測アタッチメント（円錐型、フック型、平型）、ACアダプター、USBケーブル、M3取付ネジ4本、キャリングケース、日本語取扱説明書

デジタルフォースゲージHJ-DFSシリーズ内容

シリーズ	HJ-DFS	HJ-DFS-X	HJ-DFS-XL	HJ-DFS-XM	HJ-DFS-XB	HJ-DFS-XP
写真
タイプ	ロードセルなし	標準ロードセル	S字ロードセル	小型S字ロードセル	圧縮用小型ロードセル	スポーク型ロードセル
荷重方向	圧縮/引張	圧縮/引張	圧縮/引張	圧縮/引張	圧縮	圧縮/引張
5N	HJ-DFS-5	HJ-DFS-X5	-	-	-	-
10N	HJ-DFS-10	HJ-DFS-X10	-	-	-	-
20N	HJ-DFS-20	HJ-DFS-X20	-	-	-	-
50N	HJ-DFS-50	HJ-DFS-X50	-	-	-	-
100N	HJ-DFS-100	HJ-DFS-X100	-	HJ-DFS-XM100	-	-
200N	HJ-DFS-200	HJ-DFS-X200	-	HJ-DFS-XM200	-	-
500N	HJ-DFS-500	HJ-DFS-X500	-	HJ-DFS-XM500	HJ-DFS-XB500	-
1000N	HJ-DFS-1000	HJ-DFS-X1000	-	-	HJ-DFS-XB1K	-
3000N	-	-	HJ-DFS-XL3K	-	-	-
5000N	-	-	HJ-DFS-XL5K	-	HJ-DFS-XB5K	HJ-DFS-XP5K
10000N	-	-	HJ-DFS-XL10K	-	-	HJ-DFS-XP10K
20000N	-	-	HJ-DFS-XL20K	-	-	-
