センサーセパレート型フォースゲージ HJ-DFS-Xシリーズサトテック

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:有償

圧縮力と引張力を正確に測定するセンサーセパレート型フォースゲージ。
センサー（ロードセル）が外付けされているので設備への組み込みや特殊な環境での測定に最適。
■圧縮/引張両用のロードセル分離型フォースゲージ
■付属ロードセルを製造ラインや機器に組込で現場の日常検査業務を簡単に信頼性高く行えます。
■最大荷重5N～1000Nをカバー
■高精度±0.2%F.S.を実現
■データ取り込み、自動グラフ描画、出力が可能な無償PCソフト付

別売り計測スタンドと組み合わせて使用することで、測定方向、速度を均一化し、再現度の高い測定が可能。

荷重測定の専門スタッフにご相談ください。

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

校正付見積を依頼

製品名	最大荷重	最小分解能	価格
商品コード HFG-010-11 即納センサーセパレート型フォースゲージ HJ-DFS-X5 サトテック	5N	0.001N	税別 68,000円（税込 74,800円）
商品コード HFG-010-12 即納センサーセパレート型フォースゲージ HJ-DFS-X10 サトテック	10N	0.002N	税別 68,000円（税込 74,800円）
商品コード HFG-010-13 即納センサーセパレート型フォースゲージ HJ-DFS-X20 サトテック	20N	0.005N	税別 68,000円（税込 74,800円）
商品コード HFG-010-14 即納センサーセパレート型フォースゲージ HJ-DFS-X50 サトテック	50N	0.01N	税別 68,000円（税込 74,800円）
商品コード HFG-010-15 入荷待ちセンサーセパレート型フォースゲージ HJ-DFS-X100 サトテック	100N	0.02N	税別 68,000円（税込 74,800円）予約注文受付中
商品コード HFG-010-16 即納センサーセパレート型フォースゲージ HJ-DFS-X200 サトテック	200N	0.05N	税別 68,000円（税込 74,800円）
商品コード HFG-010-17 即納センサーセパレート型フォースゲージ HJ-DFS-X500 サトテック	500N	0.1N	税別 68,000円（税込 74,800円）
商品コード HFG-010-18 即納センサーセパレート型フォースゲージ HJ-DFS-X1000 サトテック	1000N	0.2N	税別 68,000円（税込 74,800円）
商品コード HFG-010-72 即納オプション品フォースゲージ計測アタッチメント6点セット(HJ-DFS/HJ-DFS-Xシリーズ用) `※円錐型/平型/ノミ型/V型/フック型/延長ロッド各1点。「HJ-DFS-Xシリーズ(～1000N)」HJ-DFS-MTS1、HJ-DFS-MTS2には標準付属`			税別 5,800円（税込 6,380円）

センサーセパレート型フォースゲージ HJ-DFS-Xシリーズ(5N～1000N)【サトテック】のカタログ

センサーセパレート型フォースゲージ HJ-DFS-Xシリーズサトテックの特長

●シリーズで最大荷重5N～1,000Nをカバー

最大荷重5N～1,000Nまで8機種をラインアップ。
測定ニーズに応じたレンジをご選択いただけます。

※高荷重型3,000N～20,000NのS字ロードセルタイプもございます

●多機能

・ピーク値を取得したい（ピークホールド機能）
・合否判定機能：OK/NG判定
・測定単位：mN、N、kN (※レンジにより選択できる単位は異なります)
・メモリ保存（500ピーク値データ）
・自動電源オフ機能
・風袋調整
・オーバーロード警告
・機器診断

●設備や機器に組み込んで利用できるロードセル

付属ロードセルを製造ラインや機器に組み込むことで、現場での日常検査業務が簡単に信頼性高く行えます。

ネジ止め可能、設備につるしたり、サンプルを引っ掛けることが可能

ロードセルは、上下部に荷重センサへの取り付け箇所があります。

下部は M6 サイズのネジ形状で、そのまま計測アタッチメントの取り付けが可能です。

上部は M6 サイズのネジ穴形状で、付属の M6 ロッドを取り付けて、計測アタッチメントが取り付けが可能

側面には M5 サイズのネジ穴があり、製造ラインなどの設備や機器に固定して組み込むことが可能です。

●高精度±0.2%F.S.を実現

精度は既存製品トップクラスと同等の最大荷重の±0.2%。
測定業務で違和感を感じさせません。

●長時間駆動

駆動時間は約30時間。内蔵ニッケル水素充電池に約8時間で満充電。
付属のACアダプターの連続使用も可能です

●パソコンでのデータ管理(PCソフト無償ダウンロード)

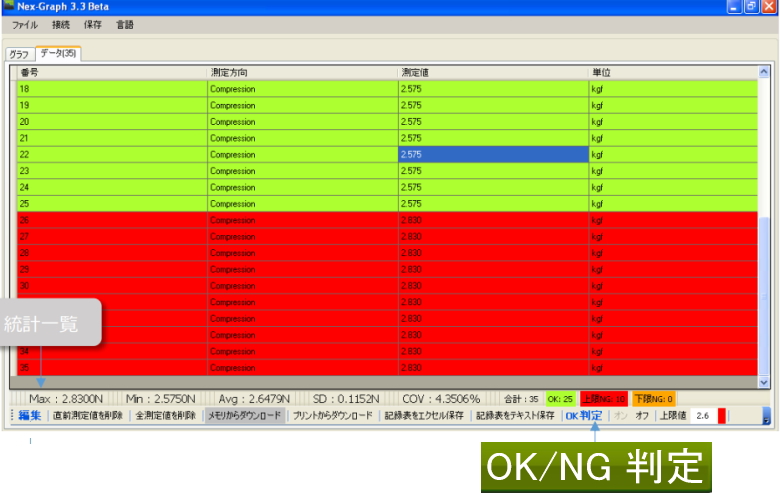

荷重の推移を視覚的にとらえることができ、詳細な分析ができます

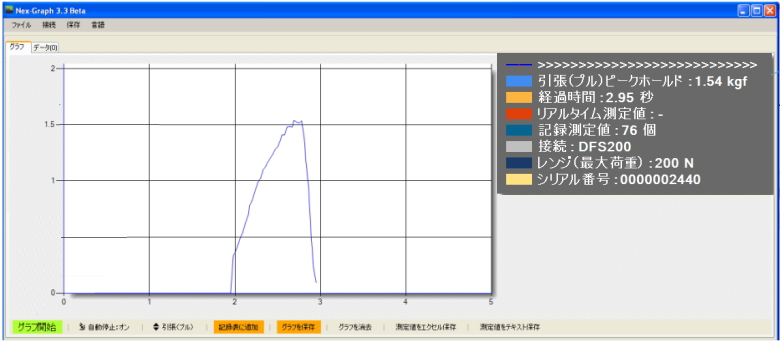

本体を付属USBケーブルでパソコンに接続して荷重測定することで、トラック測定値が記録され、グラフ作画が自動で行われます。

測定値はTXTやCSVでエクセルなどに簡単に出力ができます。

作画されたグラフもJPG、PNGで画像出力が可能です。

ソフトメニューは日本語表示が可能で、日本語取扱説明書も付属しています。

報告書などの作成に、是非ご利用ください。

パソコンでのデータ管理2

センサーセパレート型フォースゲージ HJ-DFS-Xシリーズサトテックの仕様

精度	±0.2%F.S.
機能	●ピーク値の取得にピークホールド機能 ●合否判定（OK/NG判定機能） ●内部メモリ（500ピーク値データ） ●自動電源オフ機能 ●風袋調整 ●単位選択:mN、N、kN (※レンジにより選択できる単位は異なります) ●オーバーロード警告 ●機器診断
レンジ（最大荷重）	5N～1,000N（測定可能範囲:5％～100% of F.S.）
画面表示更新	10回/秒
ピーク値測定サンプリング速度	10回/秒
サンプリング速度	4,000回/秒
バッテリー駆動時間	約30時間（約8時間満充電）
オーバーロード警告	定格約120%(メッセージ表示、ビープ音)
画面解像度	128x64（LCDディスプレイ・バックライト）
操作温度	15 ℃ ~ 35 ℃
保管温度	0 ℃ ~ 40 ℃
基点変化	± 0.04% of full-scale/℃
出力ポート	USB、RS-232
出力パラメーター	データビット8ビットスタートビット1ビットストップビット1ビットパリティビットなし転送速度38,400bps
ゲージスタンド取付穴	M3xL5x4か所、M5（10-32）xL6x2か所
ロードセル取付穴	M5x2か所（筐体側面）
ロードセルサイズ	縦60mm × 横72mm
アタッチメント取付ネジ・穴	M6x2か所（ロードセル上下センサ取付部）
本体重量（アタッチメント除く）	約450g
総重量（ハードケース含む）	約2,200g
標準付属品	・ロードセル・計測アタッチメント（円錐型/平型/ノミ型/V型/延長ロッド各1本、フック型2本) ・ロードセル取付ボルト（M5ネジ2本、M6ネジ1本、M6スタッド1本）・ACアダプター・USBケーブル・M3取付ネジ4本・キャリングケース・取扱説明書・PCソフト（無償ダウンロード）

外形寸法図

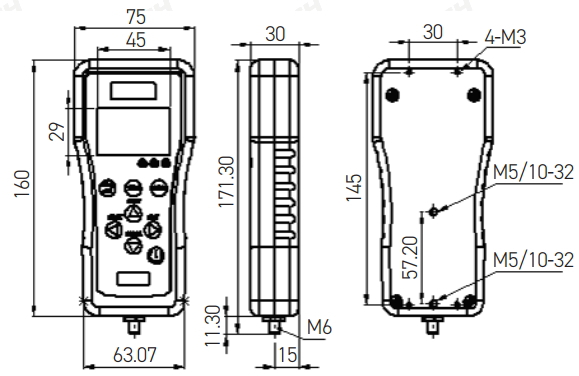

フォースゲージ本体寸法

デジタルフォースゲージHJ-DFSシリーズ内容

シリーズ	HJ-DFS	HJ-DFS-X	HJ-DFS-XL	HJ-DFS-XM	HJ-DFS-XB	HJ-DFS-XP
写真
タイプ	ロードセルなし	標準ロードセル	S字ロードセル	小型S字ロードセル	圧縮用小型ロードセル	スポーク型ロードセル
荷重方向	圧縮/引張	圧縮/引張	圧縮/引張	圧縮/引張	圧縮	圧縮/引張
5N	HJ-DFS-5	HJ-DFS-X5	-	-	-	-
10N	HJ-DFS-10	HJ-DFS-X10	-	-	-	-
20N	HJ-DFS-20	HJ-DFS-X20	-	-	-	-
50N	HJ-DFS-50	HJ-DFS-X50	-	-	-	-
100N	HJ-DFS-100	HJ-DFS-X100	-	HJ-DFS-XM100	-	-
200N	HJ-DFS-200	HJ-DFS-X200	-	HJ-DFS-XM200	-	-
500N	HJ-DFS-500	HJ-DFS-X500	-	HJ-DFS-XM500	HJ-DFS-XB500	-
1000N	HJ-DFS-1000	HJ-DFS-X1000	-	-	HJ-DFS-XB1K	-
3000N	-	-	HJ-DFS-XL3K	-	-	-
5000N	-	-	HJ-DFS-XL5K	-	HJ-DFS-XB5K	HJ-DFS-XP5K
10000N	-	-	HJ-DFS-XL10K	-	-	HJ-DFS-XP10K
20000N	-	-	HJ-DFS-XL20K	-	-	-
