スポーク型ロードセルを備えた高荷重モデルのフォースゲージ。
ロードセルはM6ボルトネジを使用して製造ラインなどの設備や機器に固定して組み込むことが可能です。
現場での日常検査業務が簡単に信頼性高く行えます。
■最大荷重5000N(5kN)、10000N(10kN)の2機種をラインアップ
■精度: ±0.5 ～ 1.0%F.S.
■圧縮力/引張力を測定可能
■ケーブル長：約3m
■データ取り込み、自動グラフ描画、出力が可能な無償PCソフト付

大量注文もお任せ！お見積りはお気軽にお問い合わせください！荷重測定の専門スタッフにご相談ください。

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

製品名	最大荷重	最小分解能	価格
商品コード HFG-010-46 即納センサーセパレート型フォースゲージHJ-DFS-XP5K (スポーク型ロードセル) サトテック `※無料ソフトウェア付属、多様なアタッチメント対応`	5kN	0.002kN	税別 118,000円（税込 129,800円）
商品コード HFG-010-47 即納センサーセパレート型フォースゲージHJ-DFS-XP10K (スポーク型ロードセル) サトテック `※無料ソフトウェア付属、多様なアタッチメント対応`	10kN	0.005kN	税別 128,000円（税込 140,800円）
商品コード HFG-010-64 即納オプション品ロードセル延長ケーブル2m DFS-EX2M (HJ-DFS-XL/XPシリーズ用)			税別 13,000円（税込 14,300円）

スポーク型ロードセルタイプデジタルフォースゲージHJ-DFS-XPシリーズのカタログ

特長

スポーク型ロードセルを備えた高荷重モデル（最大荷重5kN/10kN）

最大荷重5000N(5kN)、10000N(10kN)の2機種をラインアップ。
測定ニーズに応じたレンジをご選択いただけます。
±0.5 ～ 1.0%と優れたフルスケール精度。

デバイスやシステムに簡単に取り付けることができるロードセル

ロードセルはM6ボルトネジを使用して製造ラインなどの設備や機器に固定して組み込むことが可能です。

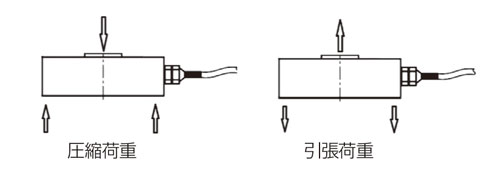

圧縮・引張両用。

多機能

・測定単位：mN、N、kN(※レンジにより選択できる単位は異なります)
・ピークホールド機能
・OK/NG判定
・メモリ保存（500ピーク値データ）
・自動電源オフ機能
・風袋調整
・オーバーロード警告
・機器診断

長時間駆動

駆動時間は約30時間。内蔵ニッケル水素充電池に約8時間で満充電。

PCソフト付き(無償ダウンロード)

本体を付属USBケーブルでパソコンに接続して荷重測定することで、トラック測定値が記録され、グラフ作画が自動で行われます。
測定値はTXTやCSVでエクセルなどに簡単に出力ができます。
作画されたグラフもJPG、PNGで画像出力が可能です。
ソフトメニューは日本語表示が可能で、日本語取扱説明書も付属しています。
報告書などの作成に、是非ご利用ください。

仕様

型式	HJ-DFS-XP5K	HJ-DFS-XP10K
レンジ（最大荷重）	5000N(5kN)	10000N(10kN)
最小分解能	2N(0.002kN)	5N(0.005kN)
精度	±0.5 ～ 1.0%F.S.
荷重方向	圧縮/引張
ケーブル長	3m
機能	ピークホールド機能内部メモリ（500ピーク値データ）自動電源オフ機能 OK/NG判定風袋調整単位選択：mN, N, kN (※レンジにより選択できる単位は異なります) オーバーロード警告機器診断
画面表示更新	10回/秒
ピーク値測定サンプリング速度	10回/秒
サンプリング速度	4,000回/秒
バッテリー駆動時間	約30時間（約8時間満充電）
オーバーロード警告	定格約120%(メッセージ表示、ビープ音)
画面解像度	128×64（LCDディスプレイ・バックライト）
操作温度	15℃ ~ 35℃
保管温度	0℃ ~ 40℃
基点変化	± 0.04% F.S./℃
出力ポート	USB、RS-232
出力パラメーター	データビット8ビットスタートビット1ビットストップビット1ビットパリティビットなし転送速度38,400bps
スタンド取付穴	M3×L5×4か所、M5（10-32）×L6×2か所
本体重量	約450g（アタッチメント除く）
標準付属品	本体スポーク型ロードセル M16ロッド軸受 M16旧型圧縮治具 M5ネジ×4 ACアダプター USBケーブル（電源用、データ転送用） M3取付ネジ×4 キャリングケース日本語取扱説明書

外形寸法図

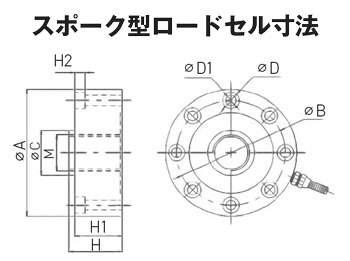

フォースゲージ本体寸法スポーク型ロードセル寸法

最大荷重	φA	φB	φC	M	H	H1	H2	φD	φD1
1～10kN	74	63	24	M16×1.5	34	30	7.2	8-φ9	8-φ6

基本単位：mm

デジタルフォースゲージHJ-DFSシリーズ内容
