長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32/-N32
クリックすると縮小します
画像をクリックすると拡大します
工場施設や設備機器、センサの稼働状況を見える化し、一元管理。
障壁透過、遠距離通信可能。
電圧出力型各種計測器やセンサを接続した子機から、離れた位置の親機へデータ収集します。
子機から親機へのデータ送信は、見通しで 11km以上、密集地で 3km以上の遠距離通信も可能。
収集したデータは、LTEまたはLAN経由で上位システムに送信できます。
低電力で広範囲エリアのデータ収集が可能な、LoRa無線方式を用いたIoTシステム。
●電圧信号入力 4チャンネル(0-5V/1-5V)
●低消費電力・長距離通信・低コスト
注文FAX
各種お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
商品コード K-WD100-GWV
長距離通信電流計測ユニットWD100-GWV 0-5V/1-5V 4ch【子機】アナログ電圧出力機器と親機（受信機）が必要
|
税別 106,800円 （税込 117,480円） |
商品コード K-WD100-S32
LoRa無線方式データ収集通信制御サーバ（LTE付き） WD100-S32【親機 受信機】
※[外部接続]LAN対応/LTE対応。[子機との通信]LoRa無線方式
|
税別 230,000円 （税込 253,000円） |
商品コード K-WD100-N32
LoRa無線方式データ収集通信制御サーバ（LAN（PoE）のみ） WD100-N32【親機 受信機】LTEなし
※[外部接続]LAN対応/LTE非対応。[子機との通信]LoRa無線方式
|
税別 153,000円 （税込 168,300円） |
長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32/-N32の構成
【子機】

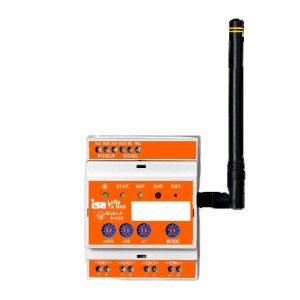

●電圧計測 LoRa無線通信ユニット WD100-GWV
【親機】
●データ収集管理制御通信サーバ WD100-S32(LTE対応)
●データ収集管理制御通信サーバ WD100-N32(LTE非対応)
長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32/-N32の特長
■1台で 4チャンネル同時計測
4組の電圧信号を 1台の計測ユニットに接続でき、コストパフォーマンスに貢献します。
電圧信号入力 4チャンネル(0-5V/1-5V) 絶縁入力。
■LoRa無線方式による遠距離通信
LoRa無線方式の採用により、見通しで 11km以上、密集地で 3km以上の通信が可能です。
工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。
■低消費電力
約2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。
■屋内･屋外の設置を問わず
防水キャビネットに搭載することで、屋外での利用も可能です。
動作温度も -20℃から+70℃と日本の四季の環境変化にも十分対応できます｡
DINレール取付可能。
■単位変換
計測装置やセンサから得られた電流値・電圧値を本来の物理量に変換し、データを集積します。
これにより、Excel等の簡便なデータ処理も簡単に行えます。
■他のWD100シリーズ計測ユニットとの組合せ可能
既存の WD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。
長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32/-N32の用途
農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。
長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32/-N32の仕様
電圧計測 LoRa無線通信ユニットWD100-GWVの仕様
0 ‒ 5VDC または 1 ‒ 5VDC 出力で物理量を計測するセンサや計測装置と接続し､
指定された時間間隔でLoRa 無線通信を利用して､データ収集管理制御サーバに送信します｡
外部電源を必要とします｡盤内の設置を想定しています｡装着はDIN規格レールです｡
電圧値から物理量への変換は､データ収集管理制御サーバで行われます｡
| 機器設定方式 | 親機にあたるデータ収集管理制御通信ユニット(WD100-S32/-N32)にて設定 | |
|---|---|---|
| 入力 | 電圧信号 | 0 - 5V､1 -5V (チャンネル毎に設定可能) 入力抵抗 200kΩ以上
|
| チャンネル | 4(絶縁入力) | |
| 電源供給 | なし | |
| 精度 | ±0.1%FS | |
| 周期 | 1 秒 (データ収集サイクルはデータ収集サーバで設定) | |
| 通信 | 変調方式 | LoRa (LoRa Alliance®で規定) |
| 周波数 | 920MHz 帯 | |
| 規格 | プライベート LoRa､出力 20mW 以下 | |
| 表示 | パワー | 緑色 LED､動作中点灯 |
| ステータス | 橙色 LED､入力範囲外や設定完了時に点灯 | |
| 通信状態 | 緑色 LED､LoRa 無線送受信時に点灯 | |
| 使用環境条件 | 温度：-20～+70℃ 湿度：0%～90%RH (結露なきこと) 海抜：3,000m 以下 | |
| 設置方式 | DIN 規格レールに取り付けを想定 | |
| 防水仕様 | 非防水 | |
| 電源 | 5 ～ 36VDC､盤内設置を想定 | |
| 寸法(mm) | W71 x D58 x H90(アンテナ､突起部､センサ､配線部分を除く) | |
| 質量 | 150g (接点配線ケーブル含まず) | |
| 消費電力 | 約 2W | |
| 通信規格 | 電波法技術基準適合､工事設計認証番号：001-P01026 | |
| 安全規格 | CE 準拠､UL 準拠 | |
| EMC 規格 | VCCI Class A 適合 | |
| 環境規格 | RoHS 指令適合 | |
データ収集管理制御通信サーバWD100-S32/-N32の仕様
最大32台の各種計測制御ユニットとセキュアなデータ収集や制御が可能。
子機との通信はLoRa(LPWA)方式無線通信規格で遠距離通信が可能。
外部との接続にはPoE給電仕様のギガビットLANとLTE通信対応。
※LTE通信対応はWD100-S32のみ。WD100-N32は非対応。
| 本体仕様 | |
|---|---|
| 機器設定方式 | Web ブラウザを介して､手順に従い設定 |
| カレンダ/時計 | ボタン電池によるバックアップ(航空危険物対象外) |
| 使用環境条件 | 温度：0～55℃ (AC アダプタ利用時) -20～60℃(PoE 利用時) 湿度：0%～95%RH (結露なきこと)
海抜：3,000m 以下 |
| 防水仕様 | IP67 (ただし AC アダプタ使用時を除く) |
| AC アダプタ
(標準付属) |
本体専用品､UL 適合､PSE 適合(トラッキング対策済)
寸法(mm)：W46 x D34 x H25 (突起部､ケーブル含まず) 入力電圧：100 - 240VAC 50/60Hz 出力電圧： 5VDC 1A 質量：約 100g ケーブル長：約 1.6m |
| 寸法(mm) | W130 x H175 x D45(アンテナ､突起部除く) |
| 質量(g) | 450 (AC アダプタ､LTE アンテナ､LoRa アンテナ､LAN ケーブル含まず) |
| 消費電力 | 約 6W (WD100-S32) 約 2W (WD100-N32) |
| 定格電圧 | 5VDC(本体) / 100-240VAC(AC アダプタ) / PoE 受電 |
| 安全規格 | CE 準拠､UL 準拠 |
| EMC 規格 | VCCI Class A 適合 |
| 環境規格 | RoHS 指令適合 |
| 無償保証期間 | 出荷後 1 年間 |
| 通信/ネットワーク仕様 ※LTEはWD100-S32のみ対応。WD100-N32は非対応。 | |
|---|---|
| LTE | 電気通信事業法適合､認証番号：D15-0201001､
電波法技術基準適合､工事設計認証番号：001-A06417 |
| SIM | 利用にあたっては DoCoMo と別途契約が必要
(他の SIM 搭載についてはお問い合わせください) |
| LTE アンテナ | 電波法技術適合品､ケーブル長 2m |
| LTE データ通信 | 有効/無効の設定可能､APN(アクセスポイント名)の指定可能 |
| 回線接続状態 | Web ブラウザにより状態を表示(未接続､接続中) |
| LTE 受信レベル | Web ブラウザにより状態を表示(圏外､1 本､2 本､3 本) |
| LoRa | 電波法技術基準適合､工事設計認証番号：001-P01026
920MHz 帯 (920.6 - 923.4MHz) |
| LoRa 通信拡散率 | LoRa Private 採用
拡散率(7 ～ 12)を電波到達状況に合わせて変更可能 Web アクセスでパラメータを変更後､磁力スイッチによる設定内容を変更 |
| LoRa アンテナ | ダイポールアンテナ(デフォルト)､外部ダイポールアンテナ(オプション) |
| LoRa 通信電波強度 | Web ブラウザにより､通信サーバと計測モジュール間の通信を通信サーバで受信した
電波強度を表示 |
| LoRa 通信到達距離*1 | 参考値：約 3km(密集地)､約 11km(見通し良好地)
実験値：東京都庁(展望台)~高尾山(展望台)間約 42km の通信を確認(見通し通信) |
| 有線 LAN | ギガビットイーサ (10BASE-T､100BASE-TX､1000BASE-T のオートネゴシエーション)
ケーブル長 10m(固定)､防水対応のため本体側は着脱不可､他端は RJ45 コネクタ |
| ネットワーク速度 | 10Mbps/100Mbps/1000Mbps
(オートネゴシエーション､全二重､半二重の設定可能) |
| PoE | PoE 受電装置､IEEE 802.3af､802.3at､PoE 給電装置からLAN ケーブルを利用して給電 |
| IP ネットワーク | IPv4､IPv6 およびデュアルスタック |
| DNS | プライマリ/セカンダリアドレス指定可能 |
| DHCP | 設置環境で DHCP サーバが稼働している場合､以下の内容を取得できます |
| IPv4 アドレス､サブネットマスク､ゲートウェイアドレス､DNS サーバアドレス | |
| セキュリティ | HTTP､HTTPS によるWeb アクセス､アクセスユーザ設定よるアクセス制御､IP フィルタ |
| サポートプロトコル | ARP､HTTP､HTTPS､ICMP､RSH､NTP､SMTP､SNMP(v1 / v2c / v3)､TCP/IP､UDP |
| 機能仕様 | |
|---|---|
| モニタ表示 | Web ブラウザを搭載し他機器より､遠隔から次の状態を確認可能｡
・センサ状態：各計測ユニットの現在値や通信状態を一覧表示 ・接点状態：各接点監視制御ユニットの現在の接点状態を表示 ・表示灯状態：各表示灯状態監視ユニット(WD120A/B)から得られる表示灯の状態 を表示 ・飽差状態：選択された計測ユニットから現在の飽差値を表示 |
| 機器設定 | 各計測ユニットに対して､通信ポーリング間隔､ログデータ取得間隔を設定可能 |
| ネットワーク設定
(有線 LAN) |
IPv4 および IPv6 共に､IP アドレスとゲートウェイアドレスの設定が可能
IPv4 アドレス設定では､DHCP の設定可能 |
| LTE設定 | ※WD100-S32 のみ有効
有効/無効､APN､認証ユーザ名､パスワードの設定可能｡回線接続状態アンテナレベル(接続強度)を表示 |
| 時刻設定 | 手動または NPT サーバ指定による自動日時設定 |
| アクセス制御 | 最大 10 ユーザの登録と個別パスワード及び情報参照/制御/設定の権限設定
最大10 個のIP アドレス指定によるアクセス制限､およびIP フィルタの有効/無効指定 |
| NTPクライアント機能 | 登録した Time Server(NTP サーバ)との時刻同期可能
タイムゾーン設定可能 |
| クラウド通信 | MQTT プロトコル対応
LAN 経由またはLTE 経由の選択可能(LTE 経由はWD100-S32 のみ有効) |
| 電子メール | POP/SMTP サーバ対応
異常通知用の電子メール送付先を 10 件設定可能｡グループアドレス､携帯電話のメールアドレスも設定可能 |
| 電子メール内容設定 | 送信する電子メールの定型内容を 20 件定義可能
イベント内容の差し込み定義も可能 |
| FTP通信 | FTP サーバ(例えば FTP サーバ機能を持つネットワークストレージ､NAS)を指定してログデータを自動的に送信
ログデータはCSV 形式で記録 |
| 対応 SNMP | SNMPv1､SNMPv2c､SNMPv3 |
| コマンド設定 | 最大 20 の外部機器制御用コマンド設定可能 |
| 警告通知 | 最大 8 箇所への SNMP トラップ送信 |
| 接点出力制御 | 最大 40 テーマの出力状態を定義可能
1 つのテーマに指定する出力制御装置の各接点出力(ON/OFF/なにもしない)を定義例えば､制御と復旧では 2 テーマの定義が必要 |
| 遠隔制御 | TELNET または SSH による遠隔制御可能 |
| ログ転送 | イベントログおよびデータログそれぞれを指定したアドレスに転送可能 |
| センサ設定 | 土壌センサと日射センサの設定を行う土壌の違いによる各パラメータを設定
日射センサの感度パラメータを設定 |
| センサノード設定 | 各計測ユニット､接点監視制御ユニット､LoRa ゲートウェイ等のLoRa 通信パラメータを設定
ID､モニタ有効/無効､送信間隔､リトライ有効/無効､LoRa 通信チャンネル､LoRa 拡散 率等を設定可能 |
| ゲートウェイ設定 | 本体の LoRa 通信チャンネルと拡散率を設定 |
| 閾値判定機能 | 計測センサユニットの各センサに対して､上限注意値､上限警告値､下限注意値､下限警告値を設定可能
接点入力監視ユニットの各入力信号監視 判定後のアクションを設定可能 |
| アクション設定 | 最大 20 種のアクションを定義可能
アクション実行の条件は､閾値判定および入力信号判定 アクション実行項目は､電子メール送信(最大 10 箇所)､SNMP トラップ通知､コマンド実行､接点出力制御ユニットの接点制御を組み合わせて定義可能 |
| イベントログ | Web ログイン､TELNET 接続､SSH 接続､メール送信成功､メール送信失敗､接点入力状態変化のイベントを､項目を選択可能
異常の発生､復帰などをタイムスタンプと共に最大 1,000 件記録 自動メール送信機能(イベントログを添付ファイルとしてメール送信) 停電・瞬断でも記録された内容は消えない |
| データログ | 各計測ユニットのセンサ情報､接点情報を受信時間を元に記録､保存各ユニット単位でのログの確認可能
メール送信､FTP 通信でデータログファイルを自動転送 |
| センサデータ調整 | 各センサーの経年誤差を補正するためのオフセット値を入力可能
CO2 については､自然界の値 400ppm にオフセットする機能あり |
| コマンド実行機能
(本機からの制御) |
アクション実行に rsh､snmpset コマンド､snmptrap による実行が可能 |
| ソフトウェア | Web 上よりファームウェアのアップデートが可能 |
| バックアップリストア | 各種設定データを一括または個別にバックアップおよびリストアが可能
個別指定項目は､SNMP トラップ､SNMP v1/v2c､SNMP v3､電子メール内容設定､実行コマンド設定 |
| 自己診断 | WatchDog による監視 |

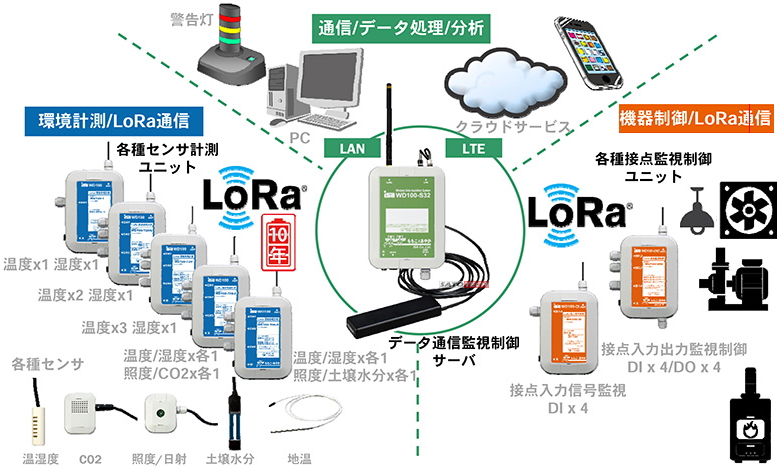

遠隔環境計測・制御システムが構築できるWD100シリーズ
Wi-FIや特定省電力無線やBluetoothでは難しいノイズに強い遠距離通信が可能(実績42km通信距離)。
省電力、遠距離通信が可能なLoRa無線方式を採用したデータ収集管理制御通信サーバ。
同シリーズで提供される各種センサ付き計測ユニットや制御ユニットを最大32台管理可能。
各ユニット間の通信距離は密集地で約3km、見通し距離で約11km。
データ収集間隔は計測ユニット毎個別に指定可能。
収集したデータはLTE、LAN経由で上位システムとの連携が可能。
FTPサーバ(NAS)を利用した最小システムも構築可能。
閾値設定ができ、異常判定を行いネットワーク警告灯、電子メール送信、接点制御等の連携可能。
SNMPに対応し遠隔からの制御が可能。
動作温度範囲は、-10℃から+55℃。IP67防水対応。LANはギガビットでPoE対応。
クラウドとはMQTTで通信可能。
データ収集通信制御サーバー（ゲートウェイ）
| WD100-S32 | データ収集管理制御通信サーバ
LTEアンテナつき |
| WD100-N32 | データ収集管理制御通信サーバ
LTEアンテナなし |
制御ユニット（センサー端末）
| 型 式 | 品 名 |
| WD100-T | 温度計測ユニット |
| WD100-td | 温湿度計測ユニット |
| WD100-T3H | 温湿度計測ユニット |
| WD100-T2HG | 温湿度/地熱温度計測ユニット |
| WD100-tdLC | 温湿度/照度/CO2 計測ユニット |
| WD100-tdLG | 温湿度/照度/土壌水分計測ユニット |
| WD100-tdP | 温湿度/日射計測ユニット |
| WD100-P | 日射計測ユニット |
| WD100-DI | 接点入力信号監視ユニット |
| WD100-DIO | 接点入出力信号監視制御ユニット |
| WD100-GWI | 電流計測ゲートウェイ･ユニット |
| WD100-GWV | 電圧計測ゲートウェイ･ユニット |
| WD100-WL8 | 投げ込み式水位センサ(8m) |
| WD100-WL13 | 投げ込み式水位センサ(13m) |
| WD100-FA02 | 熱電対温度計測ユニット |
