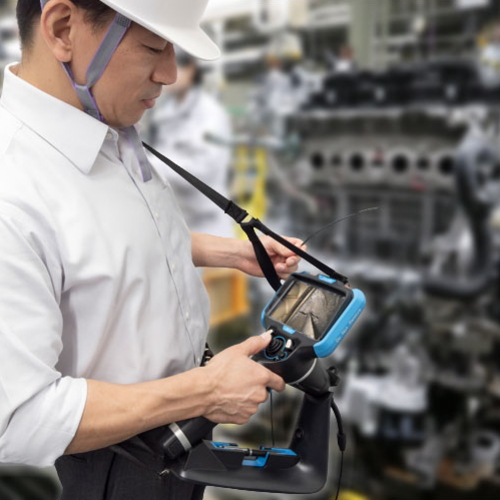

ハイビジョン先端可動式工業用内視鏡JQX φ6.0mm (防水耐油/HDMI/WiFi)【Jスコープ】

クリックすると縮小します

ハイビジョン先端可動式工業用内視鏡JQX φ6.0mm (防水耐油/HDMI/WiFi)【Jスコープ】

画像をクリックすると拡大します

使いやすさ重視、直感的に作業ができるように開発された人気ビデオスコープ。
優れた画質、頑丈さが特長。
・スコープ外径 6.0mm: 長さ 1.5 / 3.0 /5.0m
・5.5インチ有機ELディスプレイ採用で圧巻の鮮明さ
・タッチスクリーン画面操作で検査の効率アップ
・全方向360° ジョイスティックで直感操作
・SDカード保存:静止画・動画
・デジタルズーム・反転・固定表示
・明るさ・アスペクト比の調整が可能
・高コントラストでくっきり見やすい
・PCやタブレット端末で確認が可能(無料アプリ)

デモ機の貸し出し、訪問デモ可能です!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード PY-JQ-MF6015
即納
ハイビジョン先端可動式工業用内視鏡JQX φ6.0mm (防水耐油/HDMI/WiFi) 1.5m【Jスコープ】
商品コード PY-JQ-MF6030
即納
ハイビジョン先端可動式工業用内視鏡JQX φ6.0mm (防水耐油/HDMI/WiFi) 3m【Jスコープ】
商品コード PY-JQ-MF6050
入荷待ち
納期を確認下さい
ハイビジョン先端可動式工業用内視鏡JQX φ6.0mm (防水耐油/HDMI/WiFi) 5m【Jスコープ】
商品コード P-MTA00052
即納
ホールディングチューブ(工業用硬性鏡ボアスコープ的仕様、高所点検用リジッドスリーブ)MTA00052 Jスコープ ※仕様:外径8mm、長さ:最小540mm / 最大990mm。取り付け可能なケーブル:直径4.5mm・5.5mm・6.0mm
税別 22,800円
(税込 25,080円)
スコープ外径4.0mmタイプはこちら

特長

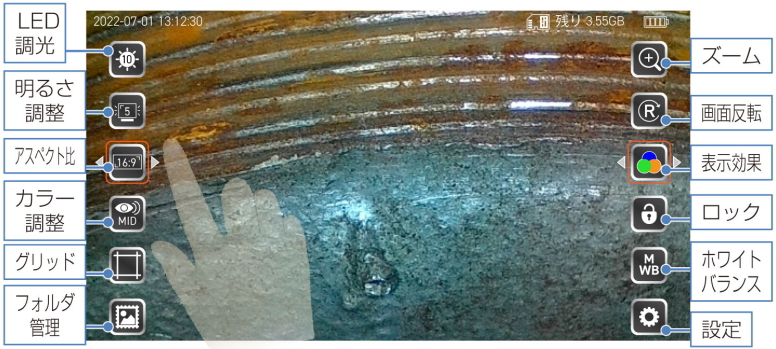

タッチスクリーンでLED調光・明るさの調整・ズーム・画面反転・グリッド表示・ホワイトバランスなど簡単操作

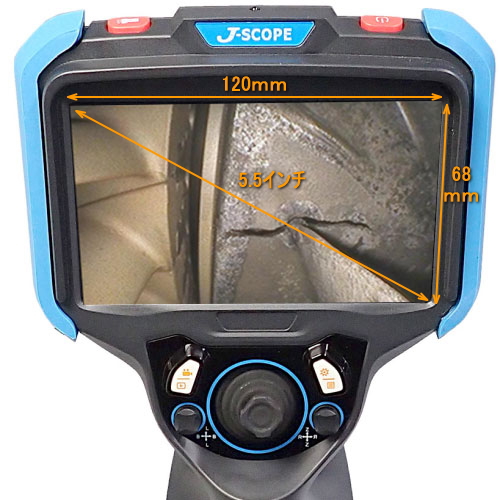

5.5インチ有機ELディスプレイ採用で圧巻の高画質

・有機ELディスプレイ採用で圧巻の鮮明さ
・不具合を特定することができ検査精度を向上
・疲れを軽減できる大画面

工業用内視鏡ビデオスコープ JQX

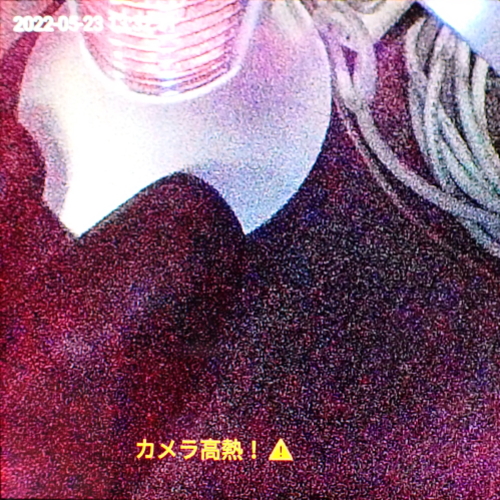

温度警告センサー:80℃を超えると警告表示

  • カメラケーブル先端に温度警告センサー装備
  • ケーブル先端が80℃を超えると警告表示
  • ケーブルの耐熱:0 ~ 60 ℃

工業用内視鏡ビデオスコープ JQX


耐久性の高いタングステンブレードを採用

挿入性と耐久性を大幅に向上。
細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長が先端の曲がり、通過性を強力にアシストします。

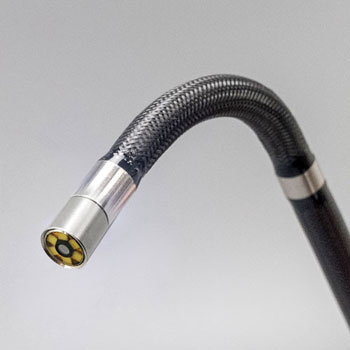

カメラケーブル先端部

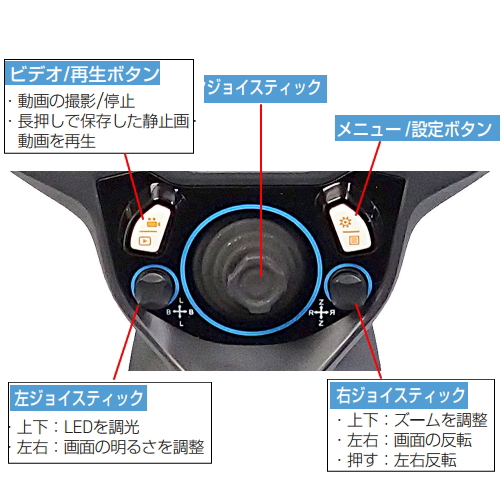

2ボタンだけ!操作も簡単

トリガーで簡単静止画撮影
動画の撮影、再生、メニュー表示が直観的にできる
左右のジョイスティックでLED調光・明るさの調整・ズーム・画面反転・左右反転

工業用内視鏡ビデオスコープ JQX

快適!直観的な操作感覚

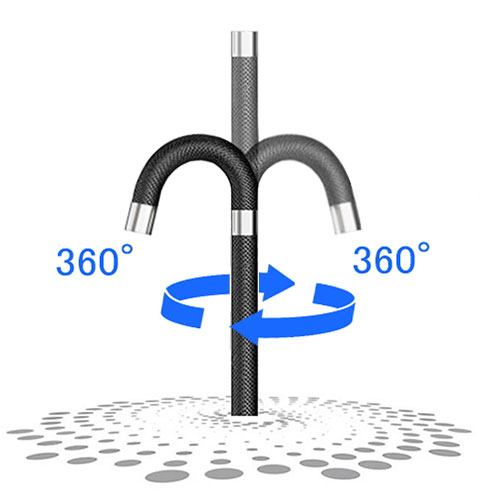

・見たい場所をとらえる:先端可動360°
・JQXなら細やかな湾曲操作で思い通りに可動

工業用内視鏡ビデオスコープ JQX

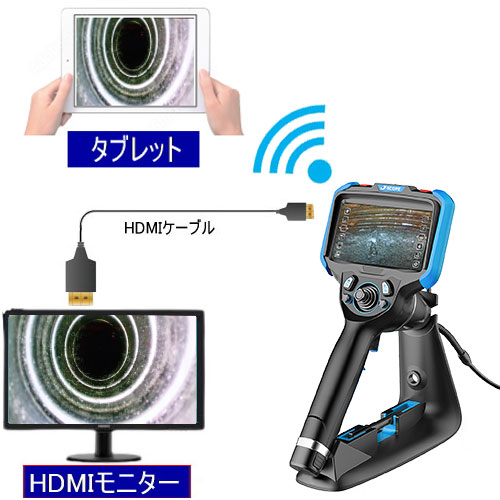

HDMI・WiFi接続でモニター・タブレット接続可

工業用内視鏡ビデオスコープ JQX

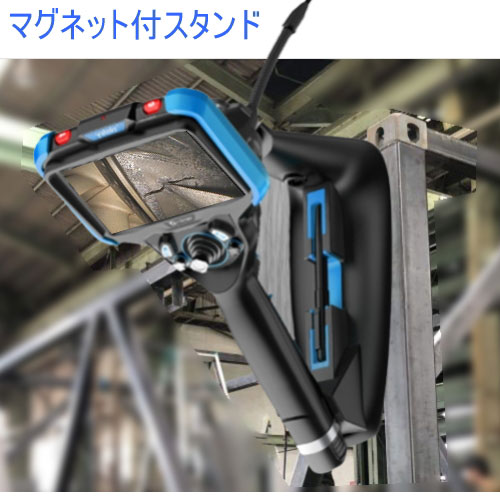

マグネットつきスタンドが便利

工業用内視鏡ビデオスコープ JQX

ストラップ付で携帯性に優れたボディ

工業用内視鏡ビデオスコープ JQX


携帯性に優れたコンパクトボディ

工業用内視鏡ビデオスコープ JQX

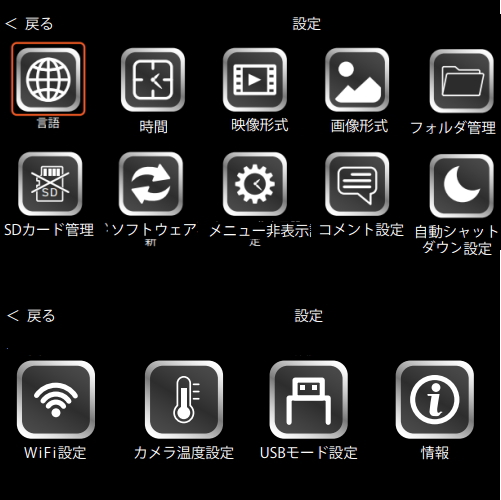

日本語表記で簡単に使用できる

工業用内視鏡ビデオスコープ JQX

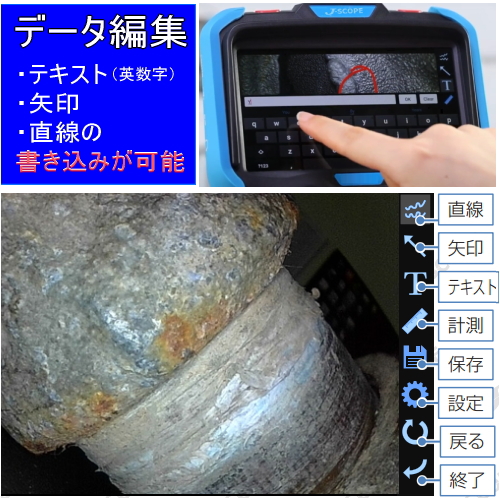

データの編集が可能

工業用内視鏡ビデオスコープ JQX

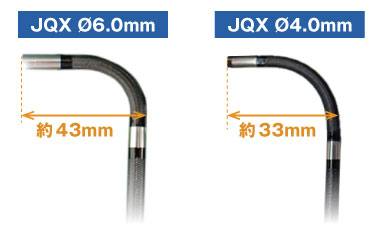

ケーブル可動部の長さ

工業用内視鏡ビデオスコープ JQX

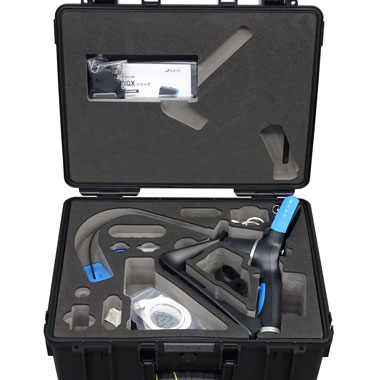

オールインワンキャリングケースが標準付属

工業用内視鏡ビデオスコープ JQX

耐油構造

マシンオイル、ブレーキオイル、トランスミッションオイルにて使用可能。


本体のSDカードやWiFi接続、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

仕様

本体

製品型番 JQX シリーズ
IP規格 本体: IP54※ ケーブル: IP67
ディスプレイ 5.5インチOLEDタッチスクリーン
画面解像度 1920×1080 ピクセル
電源 18650リチウムイオン電池×2
USBアダプター経由の給電
充電時間 約3時間
連続駆動時間 約3時間
機能 静止画撮影、動画撮影、再生、 LED調光(11段階) 、
明るさ(11段階) 、アスペクト比、カラー調整、グリッド表示、
ズーム(10段階) 、画像反転、ロック(画面固定) 、ホワイトバランス
メモリ SDカード(~ 32GB )
インターフェース SDカードスロット、 HDMI接続端子、
USB接続端子( Type C ) 、イヤフォンジャック
静止画記録形式 BMP/PNG/JPG 1280×720ピクセル
動画記録形式 AVI/MP4 1280×720ピクセル
動画フレームレート 16 fps
静止画記録可能枚数 約8000枚( SDカード32GB使用時)
動画記録可能時間 約16時間( SDカード32GB使用時)
言語 日本語・英語・簡体中国語・フランス語・スペイン語・ドイツ語・韓国語・
繁体中国語
使用環境温湿度 本体: 0 ° C ~ 50 ° Cケーブル: 0 ° C ~ 60 ° C
90 %RH(結露なきこと)
保管環境温度 0 ° C ~ 40 ° C
サイズ 高さ345 mm ×幅157 mm ×厚さ185 mm(スタンド含む)
重量 約950 g(スタンド・電池含む)
付属品 リチウムイオン電池(×2、装着済み) 、 HDMIケーブル、
USBケーブル( TypeC-TypeC・ TypeA-TypeC ) 、 SDカード、
SDカードリーダー、 USBアダプタ-、ストラップ、
スタンド(装着済み) 、スタンド用ネジ(長ネジ×2)
ストラップ用ネジ(短ネジ×2) 、タッチペン、取扱説明書、キャリングケース

※バッテリー格納部、端子カバーなどがしっかりと取り付けられた状態で防塵防水性能が保持されます

カメラケーブル

直径(φ mm) 4.0 6.0
長さ( m ) 1.5 3 1.5 3 5
照度 10000 LUX 20000 LUX
先端可動方向 全方向
先端可動域 170 °±10 ° 120 °±10 ° 170 °±10 ° 120 °±10 ° 100 °±10 °
カメラ解像度
(ピクセル)
1280×720
測定方位 前方
カメラ焦点深度 8 mm~ 100 mm
視野角 100 °
材質 タングステン
耐熱温度 0 ° C ~ 60 ° C
IP規格 IP67
耐油(防滴) マシンオイル、ブレーキオイル( DOT 4) 、トランスミッションオイル

※ケーブルはお客様にて交換可能です。(付属説明書参照)
※可動域は先端径・有効長によって変わります

オプション

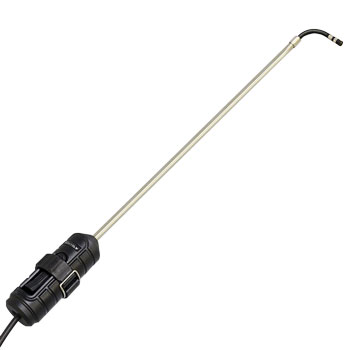

ホールディングチューブMTA00052(工業用内視鏡/先端可動式内視鏡用)ホールディングチューブ(リジッドチューブ)MTA00052

フレキシブルケーブルまたは先端可動式ケーブルが ボアスコープ(硬性鏡)の感覚で検査が可能

ケーブルを挿入し、ロックするだけ。
長さを2段階: 最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
・直径 8mm 動画で見る

用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
