エビデント(オリンパス) 工業用ビデオスコープIPLEX GX φ4.0/6.0mm
クリックすると縮小します
画像をクリックすると拡大します
ハイエンド機種に迫る機能・画質を備え、使いやすさと機能性のバランスに優れた多目的ビデオスコープ。
幅広い現場のニーズに応える、フレキシブルな多目的ビデオスコープ。
明るく見やすい画像と細部の傷も発見しやすい大型8インチLCDモニター。
機能性と使い勝手を高次元で両立し、効率的な検査を実現します。
挿入部や光源ユニットを検査対象に合わせて簡単交換。活用シーンがさらに拡がります。
■細部の傷も発見しやすい大型8インチLCDモニター
■軽いタッチで精密な湾曲操作
■タッチパネルモニターで作業がスピーディ
■明るくノイズの少ないクリアな画像
■毎秒60コマのビデオ記録
■録画中のインデックス指定が可能
■着脱交換が可能な挿入部と光源ユニット
■検査中のライブ映像をiOSデバイスに無線送信可能
■IP65に加え、米軍規格にも適合するタフネス
■白色光源に加え、紫外光源や赤外光源での観察も可能
■精密な計測が可能なステレオ計測(オプション)
弊社ではメーカー(エビデント)と協力して全国へ対応しています。
現地デモ可能。リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
デモ機依頼
| 製品名 | 価格 |
|---|---|
|
商品コード P-EV-GX9620
エビデント(オリンパス) 工業用ビデオスコープIPLEX GX
※引合見積。打合せ相談。外径φ6.0mm/φ4.0mm 長さ2m/3.5m/7.5m/10m
|
特長
機能性と使い勝手を高次元で両立し、効率的な検査を実現
挿入部や光源ユニットを検査対象に合わせて簡単交換。

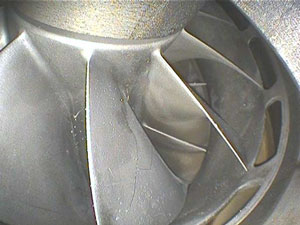

タービン検査やプラントメンテナンス、製造部品検査など、活用シーンがさらに拡がります。
細部のキズも発見しやすい大型モニター

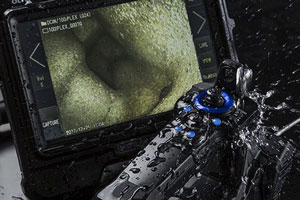

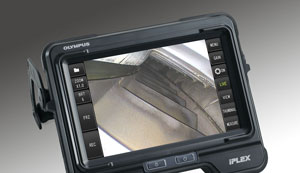

大型8インチLCDモニター搭載。
バックライトの明るさアップで見やすく、検査効率が高まります。

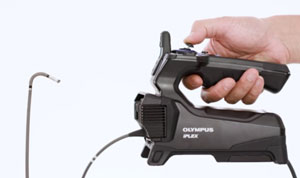

疲れにくい軽いタッチの湾曲操作
小型軽量ボディに先端機能を搭載した、さまざまな現場に対応できる手のひらサイズのビデオスコープ。
明るく見やすい画像と高い記録性を兼ね備え、簡単操作で効率的な検査作業を実現します。

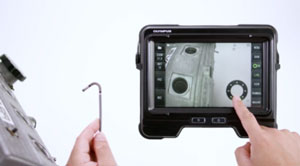

スピーディな検査を直感的に行えるタッチパネル
大型モニターのタッチパネルでは、コントローラーのボタンと同じ操作が可能です。
直感的に素早く操作できるので、検査時間の短縮に貢献。
湾曲操作もタッチパネル上で行えます。

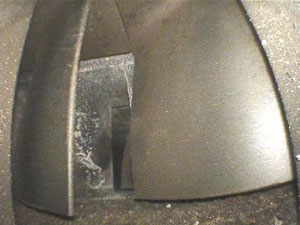

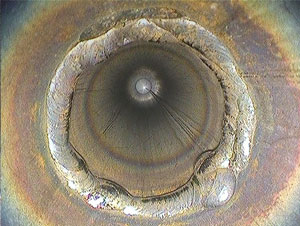

検査の精度を高めるクリアな高画質
明るいLED光源/独自の画像処理WiDERで明るさ補正
新開発のLED光源で、明るさが従来比約30%アップ*。
広い空間の観察も容易に行えます。*IPLEX RX比
エビデント(オリンパス)独自の画像処理技術WiDER*が白とびや黒つぶれを抑え、なめらかな階調の画像を提供します。*IPLEX GXのみ
ノイズの少ないクリアな画像
独自の画像処理技術で、明るさが不足しがちな広い空間でもノイズの少ないクリアな画像が得られます。
滑らかな映像
秒間60フレームの画像取得により、動きのある被検体の観察や記録が滑らかな映像で行えます。
スマートな記録性
■動画撮影中に静止画の記録が可能
動画を撮影している最中でも、ボタン操作ひとつで静止画が記録できます。従来のように動画撮影を一旦中断してから静止画を撮影するという手間がありません。
■録画中のインデックス指定が可能

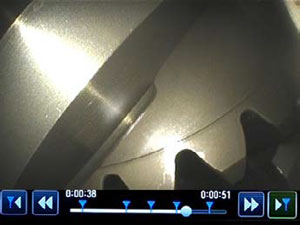

録画中に任意の点を指定して、再生時にその箇所の頭出しができます。
■「もしも」に備えた録画機能* 万が一の録画漏れを防ぐため、電源を入れると自動的に30分サイクルの録画を開始するよう設定できます。*IPLEX GXのみ
レポート作成を短時間で

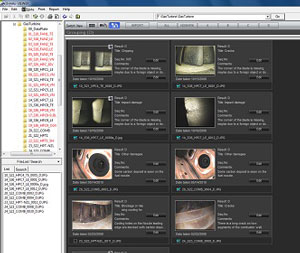

InHelp検査支援ソフトウェアを使うことで、検査後のレポート作成時間を大幅に短縮できます。検査時のデータを基に、データの自動振り分け・選択ができます。
■ビデオスコープ上で：検査工程に合わせてカスタマイズした作業フローに沿って、画像などの検査データを簡単に整理、保存できます。
■PC上で：取得した検査画像や動画を任意に指定するだけで、カスタマイズしたテンプレートに合わせて素早くレポートを作成。レポート作成にかかる時間を大幅に短縮します。
タッチパネルで高度な計測機能

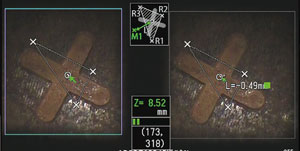

精密な三次元座標で対象を計測するステレオ計測機能を装備（オプション）。
また、簡単な操作で計測が可能なスケーラー計測機能を標準搭載。
大画面のタッチパネルで計測点指定などの操作が素早く行えます。
ライブ画像の共有で検査の幅が拡がる
推奨USB無線LANアダプターを使用したライブ画像ストリーミング機能により、検査中に複数の作業者とライブ画像を共有。
検査課題の診断が容易になります。
光源ユニット
- ■白色光：一般的な検査向け

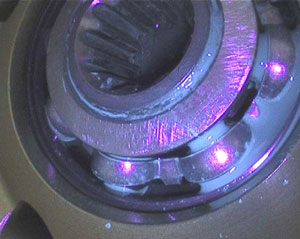

- ■紫外光（UV、オプション）：微細なキズ、潤滑油等の検出
- ■赤外光（IR、オプション）：暗闇での探索に対応
対応現場が拡がるタフネス設計
IP65の防塵・防滴耐性、1.2m落下試験に加え、振動・耐電磁環境その他米国国防軍用規格（MIL-STD）にも適合しています。
その他の機能
- ■4重構造の耐久性に優れた挿入部
- ■パルス発光による自動調光でハレーション低減
- ■150分の長時間バッテリー駆動
仕様
スコープユニット
| 型番 | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
|---|---|---|---|---|---|---|---|
| 挿入部 | 外径 | Φ4.0mm | Φ6.0mm | ||||
| 有効長 | 2.0m | 3.5m | 2.0m | 3.5m | 7.5m | 10.0ｍ | |
| 外装 | 特殊強化加工タングステンブレード | ||||||
| 軟性部構造 | 挿入部先端から本体部側まで一定の硬さ | 挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式 | |||||
| 温度センサー | 2段階高温警告 | ||||||
| 湾曲部 | 湾曲角度（4方向） | 130° | 150° | 120° | 110° | ||
| 湾曲操作 | TrueFeel方式によるジョイスティック電動湾曲操作 | ||||||
| ベースユニットタッチパネルによるファインモード電動湾曲操作 | |||||||
| 質量 | 0.99kg | 1.05kg | 1.06kg | 1.17kg | 1.47kg | 1.66kg | |
| 外形寸法（W × H × D） | 97 × 188 × 158mm 突起部含まず | ||||||
| 光源 | 照明方式 | LED照明 | |||||
ベースユニット
| 型番 | IPLEX GX | |||
|---|---|---|---|---|
| 質量 | 1.77kg | |||
| 外形寸法（W × H × D） | 241 × 190 × 70mm 突起部含まず | |||
| ケース寸法（W × H × D） | 375 × 525 × 243mm 航空機内持込可能 | |||
| ディスプレイ | 8インチ デイライトビュー広視野角WVGA 静電容量方式タッチパネル 5ステップLCDバックライト調整付 | |||
| 電源 | AC駆動 | 100V～240V、50/60Hz（付属ACアダプター使用のこと） | ||
| DC駆動 | 10.8V（付属バッテリー使用のこと）
バッテリ使用可能時間：約186分 | |||
| 出力端子 | HDMI端子 | TypeA HDMI 1.4準拠 | ||
| ヘッドセット端子 | Φ3.5mm 4極ミニプラグに対応 CTIA準拠 | |||
| ワイヤレスライブストリーミング | Type A USB端子に推奨品USB無線LANアダプターを装着し、IPLEX Image ShareアプリでiOSデバイスにて使用可能 | |||
| ワイヤレスファイル転送 | Type A USB端子に推奨品USB無線LANアダプターを装着し、IPLEX desktopアプリでPCに転送可能 | |||
| スコープユニット交換機能 | すべてのスコープユニットの交換が可能 | |||
画像処理機能
| ズーム/明るさ調整機能 | 5倍デジタルシームレスズーム、16ステップデジタル明るさ調整 | |||
|---|---|---|---|---|
| ゲイン調整機能 | 4モード（Manual、Auto、Wider1、Wider2） | |||
| ダイナミックノイズリダクション機能 | あり | |||
| シャープネス調整機能 | 4ステップ調整 | |||
| カラー調整機能 | 3モード調整（白黒、標準、濃い） | |||
| タイトル入力機能 | 半角英数字、または半角カナ30文字以内 | |||
| ノート入力機能 | テキスト（半角英数字、または半角カナ30文字以内） 記号、自由描画 | |||
| 画像表示機能 | ライブ画像を左右反転、上下反転、180度回転表示可能 | |||
画像記録機能
| 記録メディア | 通常記録用 | SDHC（付属SDHCカードで品質保証） | ||
|---|---|---|---|---|
| コンスタントビデオ記録用 | micro SDHC （推奨品を使用のこと）
コンスタントビデオ記録機能ON時 | |||
| 内部メモリ | あり（静止画記録のみ） | |||
| プリントスクリーン機能 | ズーム、ブライトネス、日付/時刻、タイトル、光学アダプター、OLYMPUSロゴ、各種セッティング項目を画像に上書き可能 | |||
| サムネイル画像表示 | 記録されている画像を最大9枚表示 | |||
| 静止画像記録 | 解像度 | H768 x V576（Pixel） | ||
| 記録方式 | JPEG圧縮 | |||
| 動画記録 | 解像度 | H768 x V576（Pixel） | ||
| 記録方式 | MPEG 4 AVC/H.264
Baseline Profile準拠で記録。 Windows Media Player 12以降で再生可能 | |||
| フレームレート | 60fps / 30fps | |||
計測機能
| スケーラー計測 | 基準長を使い、対象物長さを測定可能 | ||||||
|---|---|---|---|---|---|---|---|
ステレオ計測機能
| 線基準計測 | 2点間を結んだ基準線から任意のポイントまでの距離を算出 *1 | |||
|---|---|---|---|---|
| 面基準計測 | 3点間を結んだ基準面から任意のポイントまでの深さ・高さを算出 *1 | |||
| 全長計測 | 複数点（最大20点）の連結距離を算出 *1 | |||
| 面積計測 | 複数点（最大20点）で囲まれた部分の面積を算出 *1 | |||
使用環境
| 使用温度 | 挿入部 | -25℃～+100℃（空気中）、10℃～30℃（水中） | |||||
|---|---|---|---|---|---|---|---|
| 挿入部以外 | バッテリー使用時 –10℃～+40℃（空気中の外気温）
ACアダプター駆動時/バッテリー充電時 0℃～+40℃（空気中の外気温） | ||||||
| 使用環境湿度 | 15～90%RH（相対湿度） | ||||||
| 耐液耐性 | マシン油、軽油、5%塩水が付着しても支障なし | ||||||
| 防塵・防水・防滴耐性 | 挿入部 | 防水構造。光学アダプターを装着した状態で、水中での使用が可能。
ただし水中ではステレオ計測はできません。 耐圧水深：IV94 3.5m / IV96 10m | |||||
| 挿入部以外 | IP65準拠（全てのカバーやドアを閉じた場合）水中では使用できません。 | ||||||
MIL-STD適合性
以下のMIL-STD-810GおよびMIL-STD-461G（米国国防軍用規格）に準拠しています。
ただし、全ての状況において、無破損、無故障を保証するものではありません。
| 試験タイプ | 試験方法 | ||||||
|---|---|---|---|---|---|---|---|
| 振動試験 | MIL-STD-810G、METHOD 514.7、Procedure I（一般的な振動試験） | ||||||
| 1.2m落下試験 | MIL-STD-810G、METHOD 516.7 Procedure IV（輸送落下試験） | ||||||
| 降雨試験 | MIL-STD-810G、METHOD 506.6、Procedure I（暴風雨試験） | ||||||
| 耐湿性試験 | MIL-STD-810G、METHOD 507.6、 Procedure II | ||||||
| 塩水噴霧試験 | MIL-STD-810G、METHOD 509.6 | ||||||
| 防塵試験 | MIL-STD-810G、METHOD 510.6、 Procedure I （風塵試験） | ||||||
| 凍結雨試験 | MIL-STD-810G、METHOD 521.4 | ||||||
| 爆発性雰囲気試験 | MIL-STD-810G、METHOD 511.6、 Procedure I （爆発性雰囲気での操作試験） | ||||||
| 電磁波試験 | MIL-STD-461G、RS103 Above decks | ||||||
Φ4.0mm スコープ用光学アダプター
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 80° | 120° | 120° | 100° | 100° |
| 視野方向 | 直視 | 側視 | ||||
| 観察深度 *2 | 35～∞mm | 2～200mm | 17～∞mm | 2～15mm | 8～∞mm | |
| 先端部 | 外径 *3 | Φ4.0mm | ||||
| 先端硬質部長 *4 | 19.0mm | 21.7mm | ||||
| オイルクリアリング | 適応 | ー | ||||
Φ6.0mmスコープ用光学アダプター
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 40° | 80° | 80° | 120° | 120° |
| 視野方向 | 直視 | |||||
| 観察深度 *2 | 200～∞mm | 9～∞mm | 35～∞mm | 2～200mm | 19～∞mm | |
| 先端部 | 外径 *3 | Φ6.0mm | ||||
| 先端硬質部長 *4 | 18.4mm | 18.9mm | 18.8mm | 18.9mm | 18.8mm | |
| オイルクリアリング | 適応 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
|---|---|---|---|---|---|---|
| 光学系 | 視野角 | 80° | 120° | 120° | 220° | 100°/100° |
| 視野方向 | 側視 | 直視 | 直視/側視 | |||
| 観察深度 *2 | 15～∞mm | 1～25mm | 3～∞mm | 1.6～∞mm | 2.0～∞mm | |
| 先端部 | 外径 *3 | Φ6.0mm | Φ8.4mm | Φ6.0mm | ||
| 先端硬質部長 *4 | 24.2mm | 21.1mm | 29.5mm | |||
| オイルクリアリング | ー | |||||
ステレオ計測アダプター (Φ4.0mm/ Φ6.0mm用)
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
|---|---|---|---|---|---|
| 光学系 | 視野角 | 50°/50° | 60°/60° | ||
| 視野方向 | 直視 | 側視 | 直視 | 側視 | |
| 観察深度 *2 | 5～∞mm | 4～∞mm | 5～∞mm | 4～∞mm | |
| 先端部 | 外径 *3 | Φ4.0mm | Φ6.0mm | ||
| 先端硬質部長 *4 | 24.3mm | 28.4mm | 24.9mm | 31.3mm | |
*1. ソフトウェアアップグレードによるオプション機能
*2. 観察深度は、観察像が鮮明に写る距離の範囲を示します。
*3. 挿入部に取り付けた状態でφ4.0mm、φ6.0mm または φ8.4mmの穴に挿入できます。
*4. 挿入部に取り付けたときの先端部の硬質部長を示します。
用途
- ・タービン検査
- ・製造検査
- ・プラントメンテナンス 等
自動車業界に工業用内視鏡 Jスコープ
エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に工業用内視鏡 Jスコープ
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
ビル、マンションの建物点検に工業用内視鏡 Jスコープ
電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に工業用内視鏡 Jスコープ
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に工業用内視鏡 Jスコープ
エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検
化学プラントに工業用内視鏡 Jスコープ
各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に工業用内視鏡 Jスコープ
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに工業用内視鏡 Jスコープ
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に工業用内視鏡 Jスコープ
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
デモ機試用依頼
法人様のみ可能（※購入を前提としたデモ機の貸し出しをしております。製品の仕様や特長をよくご確認下さい。送料はお客様負担とさせて頂きます。）
デモ機貸出依頼フォーム（法人様のみ）
