顕微鏡カメラ TS-3600 USB3.0 600万画素 Jスコープ

■ 自動露出、エリア露出または任意設定（ s/ms/µs・ピクセルクロック・ゲイン）
■ デフォルトで初期化

■ 「 WBをロックする」で任意設定（レッド・グリーン・ブルー 【各0.0 ～ 638.0】
　CCT【2000 ～ 15000K 】 ） が可能
■ 「エリアWB 」で特定の範囲のホワイトバランスを設定
■ 「グレー」で白黒表示
■ デフォルトで初期化

・色相（0 ～ 360）
・彩度（0 ～ 255）
・ライト（0 ～ 255）
・コントラスト（0 ～ 63）
・シャープネス（0 ～ 160）
・透過性（0 ～ 48）
・DPC（0 ～ 3） を調整
■ 「フラットフィールドキャリブレーションウィザード」で背景の明るさやムラが均一になるよう補正

■ カメラ画面の画像をRGB/R/G/Bで表示
■ 各RGB値を自動最大/最小化
■ ガンマ値を調整（0.00 ～ 2.55）
■ ヒストグラムをライン/対数で表示
■ デフォルトで初期化

■ 名前を付けて保存、保存先を指定。時刻形式で保存可能
形式： JPG・PNG・DICOM・TIFF　　DICOM:医用画像の国際規格

3Dデノイズ（ノイズ除去）の保存で複数の画像を撮影・比較し、ノイ ズの少ない画像を作成可能
（フレーム数1 ～ 99から選択）

■ 「 ROIの選択」でカメラ画面の画像上から表示範囲を 選択。表示範囲は拡大表示

■ 「 ROIの面積と座標を設定する」で表示範囲を数値で 設定。

■ 表示範囲はキャプチャ可能

ROIを設定する目的は、指定した領域をより高いフレームレートで分析したり、記録するため

■ 「マスクを選択」でマスク範囲を選択。マスク範囲以外は 非表示

■ 「マスクの面積と座標を設定する」で表示範囲を数値で設定

■ 「透明度」で非表示範囲の透明度（0.2 ～ 1.0） を指定

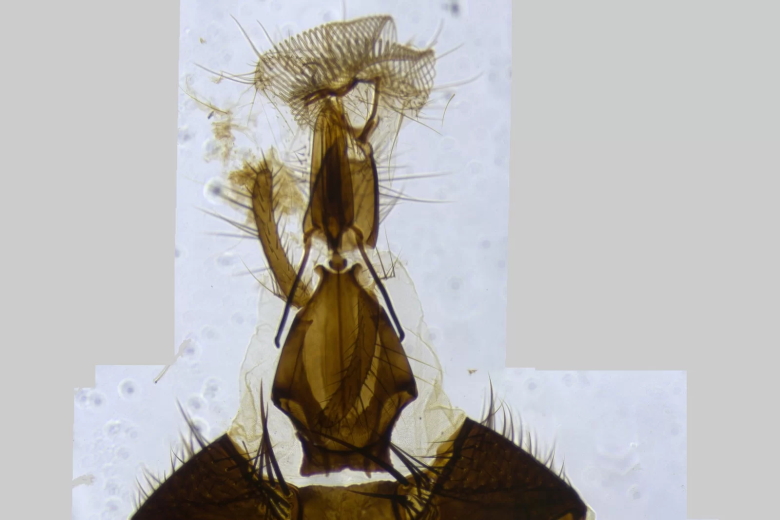

リアルタイム画像連結

画像連結

リアルタイム画像連結

顕微鏡において倍率を高くすると観察範囲は狭くなります。 高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能 画像連結のメリットは、広視野・高倍率の画像を作成できること

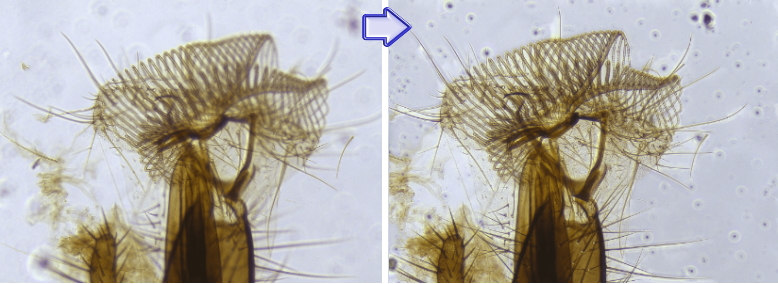

リアルタイム深度合成

被写界深度が深い(ピントの合う範囲を広げやすい)ので対象物の全体像を把握しやすい

リアルタイム深度合成機能

距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。

■ 複数の焦点で画像をつなぎ、より鮮明な画像を合成

■ 画質（低/中/高） を設定し、 EDFの開始を押すと合成を開始

・複数の焦点の画像をつなぎ、より鮮明な画像を合成。高速処理技術、深度合成画像の取得が可能

・見たい場所にステージを動かすだけで、全焦点画像をリアルタイムに表示

高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能

■ カメラ画面の画像に蛍光色素フィルターを適用。

蛍光色素一 覧から蛍光色素を選択

■ 「適用」を押すとカメラ画面の画像にフィルターが反映されます。

■ 「エンコーダー（フルフレーム/MPEG-4） 」の設定
■ 「オートストップ」選択で、指定した「合計フレーム数」 または「合計回数」になると撮影を停止
■ 「遅延時間（ ms ） 」で撮影予約時間を設定
■ 「再生率」を設定
■ 「ビデオ形式（ AVI/MP4/WMA ） 」の設定

■ 総フレーム・再生率・インターバル時間（ ms ）・遅延時間（ ms ）・ビデオ形式（ AVI/MP4/WMA ） を設定。
■ フレームキャプチャーで画像記録、動画キャプ チャーで録画を開始

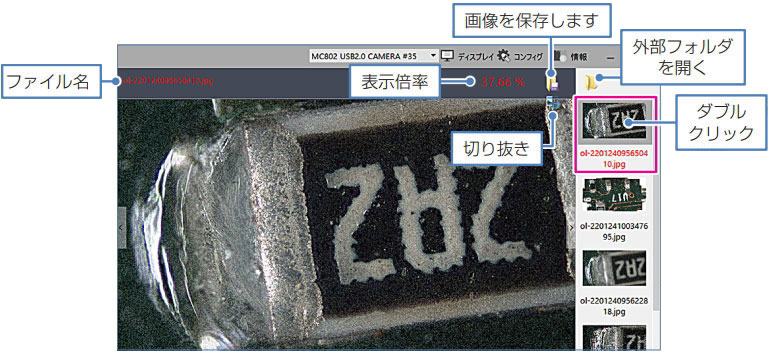

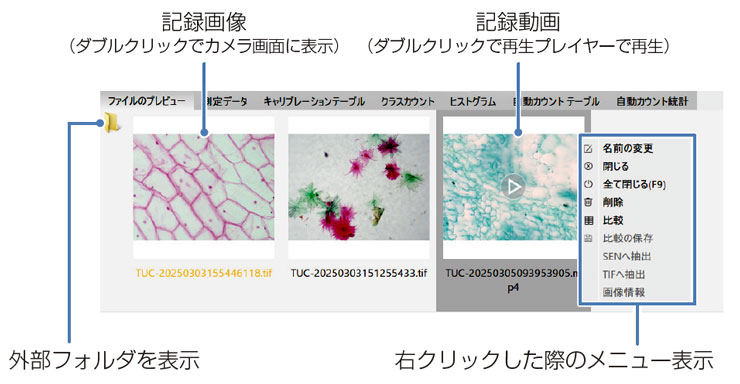

■ 各画像・録画はサイドパネルに保存

■ 明るさ（ -225 ～ 225）
・ガンマ（0.01 ～ 2.00）
・ コントラスト（ -80 ～ 80）
・彩度（ -180 ～ 180）
・シャー プ（0.0 ～ 3.0） を調整

■ 新しい画像として適用を押すと調整が反映された画像をサイドパネルに保存

■ 選択画像に蛍光色素フィルターを適用。

蛍光色素一覧から蛍光色素を選択。

新しい蛍光色素を追加で任意の色素を指定、新しい蛍光色素一覧に追加

■ 新しい画像として適用を押すとフィルターが反映され た画像をサイドパネルに保存

■ 蛍光色素フィルターを適用した複数の画像を合成

■ 多色合成を開始するを選択し、サイドパネルから合成す る画像を複数選択。

カメラ画面に合成画像を表示。

サイド パネルで選択した画像はオフセットを任意で設定可能

■ 新しい画像として適用を押すと合成画像をサイドパネ ルに保存

■ 多色合成を開始するを解除すると合成を終了

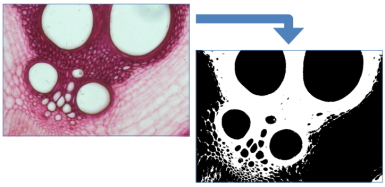

二値化設定

分析対象の画像を白と黒の2色のみに変換する画像処理

■ 二値化を開始で選択画像を二階調表示。

■ しきい値（0 ～ 255） で調整可能。適用を押すと画像に 二階調表示を反映（やり直し不可）

■ デフォルトでしきい値を初期化

■ 被写界深度合成 EDFを選び、外部フォルダから画像を複数選択後マージを押すと、焦点を合 成して鮮明な画像を表示

■ イメージステッチング機能を選び、外部フォルダ から画像（同サイズ・一部撮影視野が重複するもの） を複数選択後マージを押すと、広範囲の撮影像を 1枚に合成して表示

■ ハイダイナミックレンジHDR を選び、外部フォル ダから画像（同サイズ・露出の異なるもの） を複数選択後 マージを押すと、白飛び黒飛びを防ぎ明暗部を再現して表示

■ 各合成ツールで新しい画像として適用を押すと、合成 画像をサイドパネルに保存

■ 選択画像のヒストグラムを調整。 RGB/R/G/B（0 ～ 255） ・自動

■ 適用を押すと調整値が画像に反映

■ スムースの開始で選択画像にぼかしを追加。解除すると終了

■ スムースは、ガウスぼかし/ボックスフィルター /ぼかし の中央値から選択。

半径（1 ～ 30） を調整

■ 適用を押すと画像にぼかしを反映（やり直し不可）

■ 選択画像に色のフィルターをかける。色からフィル ターの色（レッド/グリーン/ブルー） を選択、フィルター カラーで選択画像にフィルターをかける

■ 色を抽出でフィルターの色を抽出

■ 色を反転でフィルターの色を反転

■ 適用を押すと画像にフィルターを反映

■ 選択画像のコントラストとシャープネスを調整

■ 反復回数（3 ～ 5） とコアサイズ（7 ～ 21） を設定し、 計算を押すと反映

■ 適用を押すと画像にデコンボリューションを反映
