A&D ウェイングインジケータ AD-4401A
クリックすると縮小します
画像をクリックすると拡大します
振動の多い環境で使えるウェイングインジケータ。
強力な振動除去ハイパフォーマンスデジタルフィルタを搭載。
■計量シーケンスや通信機能を充実
■高速(100回/秒)、最大表示999,999d
■サブ表示部で定量、累計重量、累計回数等の表示が可能
■JIS B7611-2:2009対応(レベルH)
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。校正書類の発行可(有償)
営業担当が、商品の説明に伺うことも可能です。(地域限定)
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード H-AD-4401A
A&D ウェイングインジケータ AD-4401A
|
税別 95,000円 （税込 104,500円） |
主な活用例
- ・台はかり
- ・ホッパースケール
- ・パッカースケール
- ・配合スケール
- ・トラックスケール
特長
- ■計量シーケンスや通信機能を充実
- ■100回／秒の高速サンプリング、最大表示999,999d
- ■投入／排出計量モードと重量チェックに最適な選別モードを搭載
- ■サブ表示部で定量、累計重量、累計回数等の表示が可能
- ■デジタルスパン機能でロードセル電圧の入力により、キャリブレーションが可能
- ■実負荷の作業が困難な場合に効果的
- ■計量完了時の正味重量を自動的に積算、累計重量と累計回数は不揮発性メモリにバックアップ
- ■ファジー自動落差補正機能：より高速、高精度のホッパが構築可能
- ■補投入機能：重量不足の場合、自動的に設定量まで投入を継続
仕様
| 入力感度 | 0.3μV/d以上（d＝最小目盛） |
|---|---|
| ゼロ調整範囲 | 0mV～20mV |
| ロードセル印加電圧 | DC10V±5%、230mA、リモートセンシング機能付き
350Ωロードセルは8個まで接続可能 |
| 温度係数 | ゼロ点：（±0.2μV +0.008% of Dead Load）/℃ Typ.
スパン：±0.0008%/℃ Typ. |
| 非直線性 | 0.01％ of F.S. |
| 最大計測電圧 | 32mV（3.2mV/V） |
| A/D変換方式 | ΔΣ方式 |
| 内部分解能 | 約1,000,000 |
| 最大表示分解能 | 999,999d |
| サンプリング速度 | 100回/秒 |
| メイン表示部 | ・蛍光表示管（コバルトブルー）、7セグメント7桁、文字高13mm
・正味もしくは総重量（切替） ・単位表示（g、kg、t） |
| サブ表示部 | ・蛍光表示管（コバルトブルー）、7セグメント8桁、文字高7mm
・総重量、正味、風袋、定量（基準値）累計重量、累計回数（1点選択） |
| 状態表示部 | 蛍光表示管（オレンジ）、－マーク表示、14個 |
| コントロールI/O | ・入力6点選択（無電圧接点またはオープンコレクタ駆動）
・出力8点選択（オープンコレクタ出力） |
| 標準シリアル出力 | カレントループ出力（弊社周辺機器接続用） |
| セットポイント入力（BCD） | デジタルスイッチ及びAD4401-06（セットポイントユニット）接続用 |
| 電源 | AC100V～240V （50/60Hz）、約30VA |
| 使用温湿度範囲 | -10℃～40℃ / 20～85％R.H （ただし結露しないこと） |
| 外形寸法 | 144（W）×72（H）×197（D）mm |
| 質量 | 約1.0kg |
| 防塵・防水仕様 | パネルマウント時、表示部IP65（付属のパッキン使用） |
| 標準付属品 | 端子台カバー 1枚、端子台カバー用ネジ 2本、コントロール入出力用コネクタ 1個、標準シリアル出力用コネクタ 1個、パネルマウント用パッキン 1個、ゴム足 4個、計量定格銘板 1枚、 ステータスシール 1枚 |

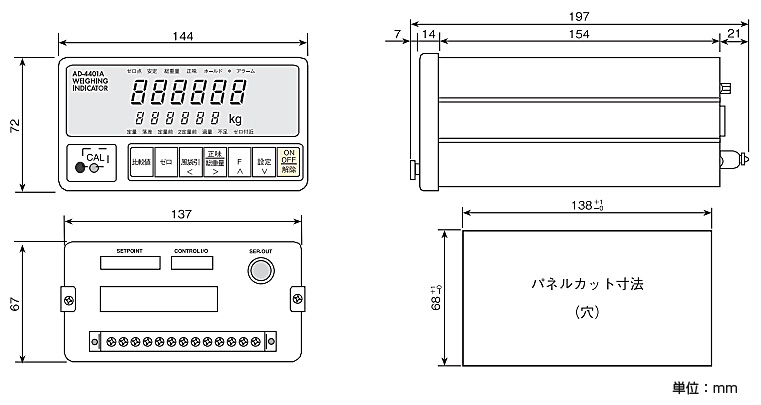

外形寸法図
オプション
ご希望の際はお問合せくださいませ。
| 型名 | 品名 | 備考 |
|---|---|---|
| AD4401A-01 | パラレルBCD出力（オープンコレクタ） | |
| AD4401A-03 | RS-422/485（Modbus-RTU対応） | |
| AD4401A-04 | RS-232C | |
| AD4401-06 | セットポイントユニット | |
| AD4401A-07 | アナログ出力（4～20mA） | |
| AD4401-10 | パネルカットサイズ変更板金（ステンレス） | AD-4401AをAD-4323/AD-4323Bのパネルカットサイズに取り付け可能にします。 |
| AD4401A-23 | 産業用イーサネット（Modbus-TCP IF） | S/N(シリアルナンバー)3B3909826以降で本体バージョン1.11以降に対応 |
・AD4401A-01/AD4401A-03/AD4401A-04/AD-4401A-23はいずれか1点のみ装着可能。
・AD4401A-01/AD4401A-03/AD4401A-04/AD4401A-07/AD-4401A-23は出荷時のみ取り付け可能です。
