A&D ウェイングインジケータ AD-4329A

クリックすると縮小します

A&D ウェイングインジケータ AD-4329A

画像をクリックすると拡大します

多目量はかりに最適なトリプルレンジ機能を搭載したウェイングインジケータ。
台ひょうからチェックスケール、簡易ホッパースケールまで多用途に対応。
■多目量秤に最適なトリプルレンジ機能搭載
■計量誤差を軽減するデジタルリニアライズ
■ホッパ/パッカーからチェックスケールまでの用途に対応
■暗い場所でも視認性が抜群/計量値及び風袋設定値を表示
■デジタルスパン機能
■2種類の選別・制御機能
■手動と自動による加算が選択でき、合計値はメモリに記憶

※弊社ではメーカー(A&D)と協力して、全国へ対応しております。
 現地校正可能(計量システム校正)。校正書類の発行可(有償)
 営業担当が、商品の説明に伺うことも可能です。(地域限定)
※特注対応可能です

送料/代引手数料無料 本体のみ 注文FAX 問い合わせる 見積を依頼
製品名 価格
商品コード H-AD-4329AJA
A&D ウェイングインジケータ AD-4329A
税別 55,000円
(税込 60,500円)

主な活用例

  • ・台はかり
  • ・ホッパースケール
  • ・トラックスケール

特長

多目量秤に最適なトリプルレンジ機能搭載

ひょう量と最小表示の組み合わせを3段階に設定可能

デジタルリニアライズ

ゼロ点、ひょう量を除く最大3点で校正し、計量誤差を軽減

ホッパ/パッカーからチェックスケールまでの用途に対応

見やすい表示部

蛍光表示管採用で、暗い場所でも視認性が抜群 計量値及び風袋設定値を表示

デジタルスパン機能

ロードセル電圧の入力により、キャリブレーションが可能

2種類の選別・制御機能

上下限値の設定により、HI、OK、LOの信号を出力 定量、定量前、落差、ゼロ付近の設定で制御信号を出力

手動と自動による加算が選択でき、合計値はメモリに記憶

仕様

入力感度 0.15μV/d 以上 (d=最小目盛)
ゼロ調整範囲 -35mV~+35mV
ロードセル印加電圧 DC5V±5%、リモートセンシング機能付、
350Ωロードセルは8個まで接続可能、800Ωロードセル(LCC07、LCC11、LCC12)は16個まで接続可能
温度係数 ゼロ点:±0.02μV/℃ Typ.
スパン:±3ppm/℃ Typ.
非直線性 0.005% of F.S
最大計測電圧 35mV
A/D変換方式 デルタシグマ方式
内部分解能 約16,000,000
最大表示分解能 10,000d
サンプリング速度 10回/秒
表示部
  • メイン表示部
    蛍光表示管(コバルトブルー)、7セグメント7桁、文字高13mm
    総重量、正味、風袋設定量
  • 状態表示部
    蛍光表示管(コバルトブルー)、▼マーク6個
  • 単位表示部
    LED(緑色)、単位表示(kg、t)
標準外部入出力
  • 標準シリアル出力
    カレントループ出力(弊社周辺機器接続用)
  • コントロール入力
    7点(無電圧接点/オープンコレクタ)
電源 AC100V(50/60Hz) 約30VA(AC110~240V対応)
使用温度湿度範囲 -5℃~40℃ / 85%RH (ただし結露しないこと)
外形寸法 192(W)×96(H)×165(D)mm
質量 約1.8kg

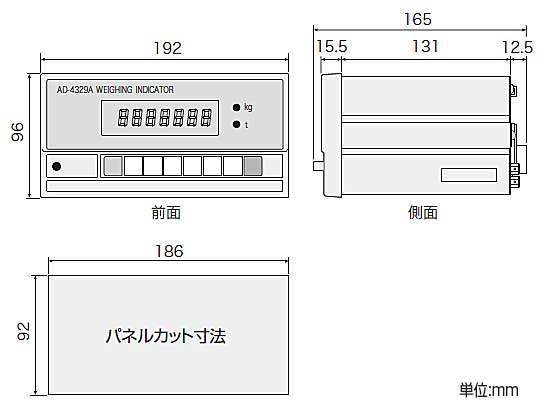

外形寸法図

A&D ウェイングインジケータ AD-4329Aの外形寸法図

オプション

ご希望の方はお問合せください

型名 品名 備考
AD4329A-01 パラレルBCD出力
AD4329A-02 リレー出力
AD4329A-03 RS-422/485インタフェース RS-422/485は内部設定切替による
AD4329A-04 RS-232Cインタフェース 9ピン Dsubオス
AD4329A-07 アナログ出力(4-20mA)
AX-NJC-207-PF コネクタ ロードセル用メタルコネクタ7P(メス)

ご注意)AD4329A-01JA / AD4329A-03JA / AD4329A-04JA / AD4329A-07JAはいずれか1点のみ装着可能
