A&D ストレインゲージ式センサー用インジケータ AD-4532B
クリックすると縮小します
画像をクリックすると拡大します
センサ(ひずみゲージ)からの電圧信号を高速で変換しデジタル表示するインジケータ。
2,000回/秒の超高速サンプリング。
荷重、圧力、変位、トルク等の動的現象計測に最適。
■視認性の良い3色LEDディスプレイ採用
■2,000回/秒の高速A/D、D/A変換機能
■時間制御または外部信号により5段階の上下限値を切り換えるコンパレータ機能
■実負荷によらないデジタルスパン校正が可能
■表示、コンパレータ出力、D/A電圧出力をラッチ(データ出力保持)可能
■リレー出力には長寿命のMOSFETリレーを採用
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。校正書類の発行可(有償)
営業担当が、商品の説明に伺うことも可能です。(地域限定)
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード H-AD-4532BJA
A&D ストレインゲージ式センサー用高速インジケータ AD-4532B
|
税別 66,000円 （税込 72,600円） |
主な活用例
- ・力計測
特長

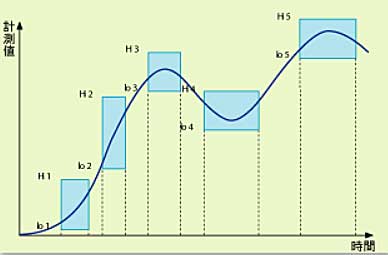

2D(5段階)コンパレータ機能
5個の上下限設定値を時間軸、もしくは外部からの入力(トリガ)により順次移動させながら比較していく機能で、トータルでの合否判定を可能にしています。
圧入のような時間の経過に伴い比較値を変化させて計測する用途に最適です。
また5つの独立したコンパレータとしても使用可能です。
チャタリング防止機能
コンパレータ値が上限値もしくは下限値の付近で頻繁に増減を繰り返す場合はリレー回路等に大きな負担をかけます。
本機はこれを防止するためファンクションにてヒステリシス幅、時間を設定できます。

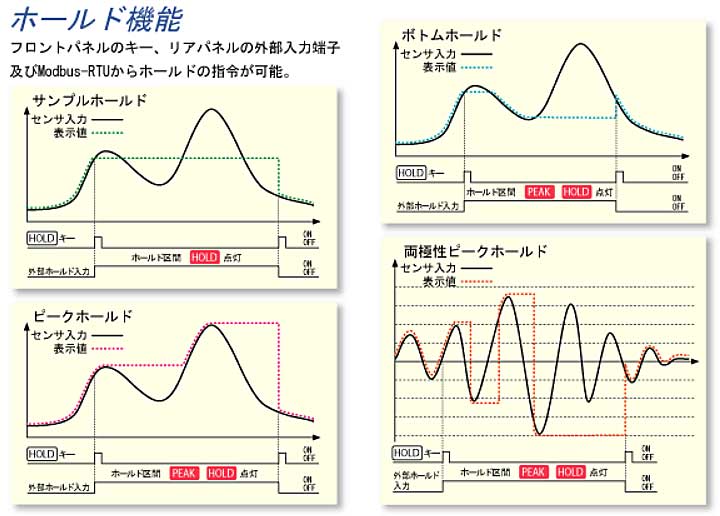

ホールド機能
フロントパネルのキー、リアパネルの外部入力端子、及びModbus-RTUからホールドの指令が可能。

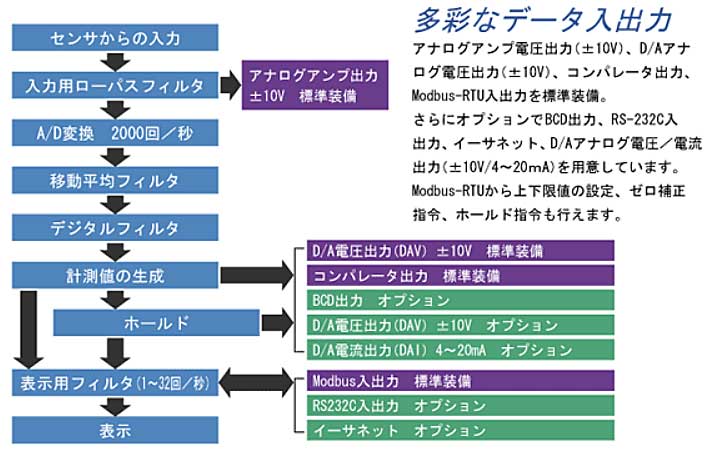

多彩なデータ入出力
【標準装備】アナログアンプ電圧出力(±10V)、D/Aアナログ電圧出力(±10V)、コンパレータ出力、Modbus-RTU入出力
【オプション】BCD出力、RS-232C入出力、イーサネット、D/Aアナログ電圧/電流出力(±10V/4～20mA)
※Modbus-RTUから上下限値の設定、ゼロ補正指令、ホールド指令も行えます
仕様
| 入力感度 | 0.6μV/d以上（d＝最小目盛） |
|---|---|
| ゼロ調整範囲 | スパン値の±約50% |
| ロードセル印加電圧 | DC5V時 350Ωセンサ4個まで接続可能
DC2.5V時 350Ωセンサ 8個まで、120Ωセンサ2個まで接続可能 |
| 温度係数 | ゼロ点：±0.5μV/ ℃ Typ.
スパン：±30ppm / ℃ Typ. |
| 非直線性 | 0.02％ of F.S. |
| 最大計測電圧 | 15mV（5V印加時）、7.5mV（2.5V印加時） |
| A/D変換方式 | デルタシグマ方式 |
| 内部分解能 | 約16,000,000 |
| 最大表示分解能 | 999,999d |
| サンプリング速度 | 2,000回/秒 |
| 表示部 |
|
| 標準外部入出力 |
|
| 電源 | AC100～240Ｖ （50/60Hz） 約20VA |
| 使用温湿度範囲 | -5℃～40℃ / 85％R.H以下 （ただし結露しないこと） |
| 外形寸法 | 96（W）×96（H）×167.7（D）mm |
| 質量 | 約900g |

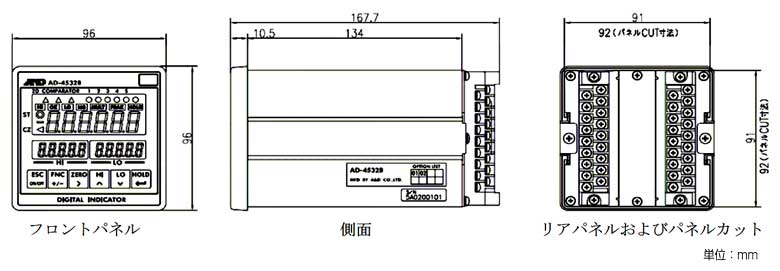

外形寸法図
オプション
ご希望の方はお問合せください。
| 型名 | 品名 |
|---|---|
| AD4532B-01 | パラレルBCD出力（オープンコレクタ） |
| AD4532B-04 | RS-232C |
| AD4532B-07 | D/Aアナログ電圧／電流出力（±10Vと4～20ｍA） |
| AD4532B-08 | Ethernetインタフェース（RJ-45） |
（ご注意）オプションはいずれか1点のみ装着可能
