グラフテック 絶縁多チャネルハンディロガー midi LOGGER GL860
クリックすると縮小します
画像をクリックすると拡大します
全チャネル絶縁・マルチファンクション入力に対応し、20chから最大200chまで拡張可能なデータロガー。
・用途に合わせて選べる4つの端子ラインアップ(※)
・最高5msのサンプリング速度に対応
・チャネル間絶縁入力を採用するとともに、電圧・温度・パルス/ロジックなど測定が可能
※ 測温抵抗体の接続は「B-565」のみ対応しております
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード D-GR-GL860
グラフテック データロガー midi LOGGER GL860
※別途ネジ端子が必要です
即納
|
税別 155,000円 （税込 170,500円） |
商品コード D-GR-B563
グラフテック ネジ端子 B-563 20CH/熱電対用（GL860用)
即納
オプション品
|
税別 35,000円 （税込 38,500円） |
商品コード D-GR-B565

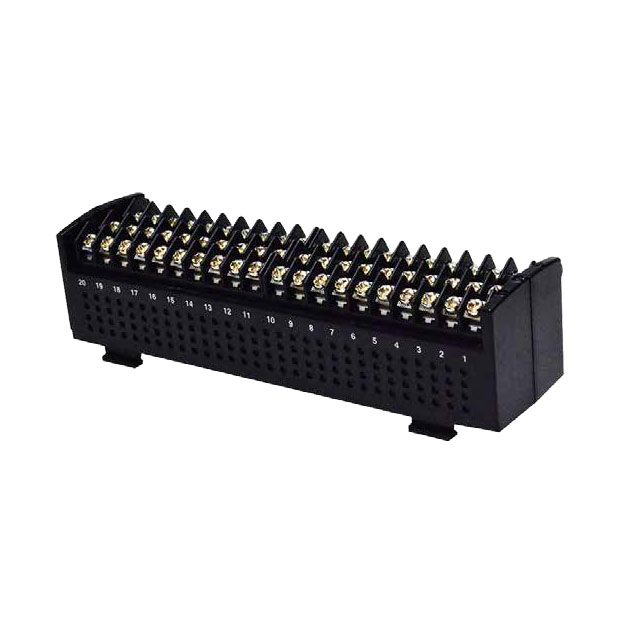

グラフテック ネジ端子 B-565 20CH/熱電対Pt100用（GL860用)
※測温抵抗体はB-565でのみ使用可能
即納
オプション品
納期を確認下さい
|
税別 68,000円 （税込 74,800円） |
商品コード D-GR-B563SL30

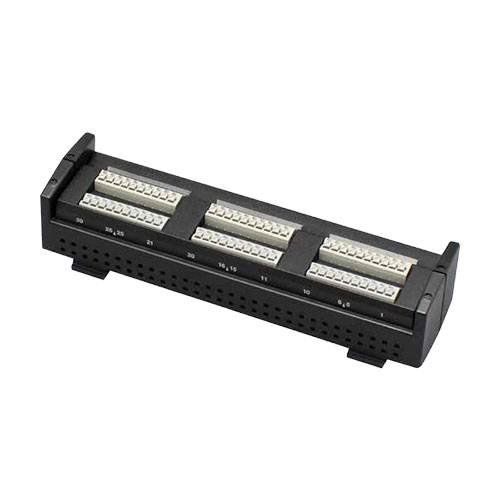

グラフテック ネジ端子 B-563SL-30 20CH/熱電対用（GL860用)
オプション品
納期を確認下さい
|
税別 55,000円 （税込 60,500円） |
商品コード D-GR-B563SL

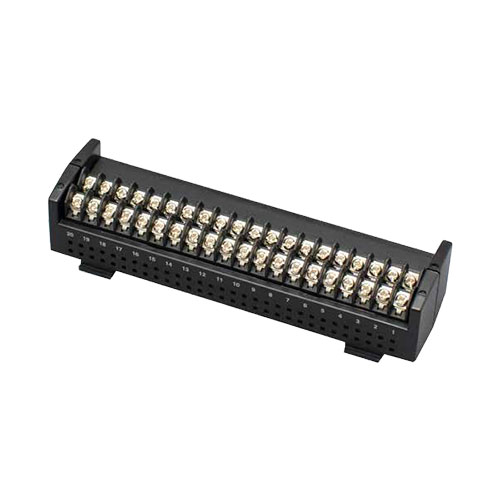

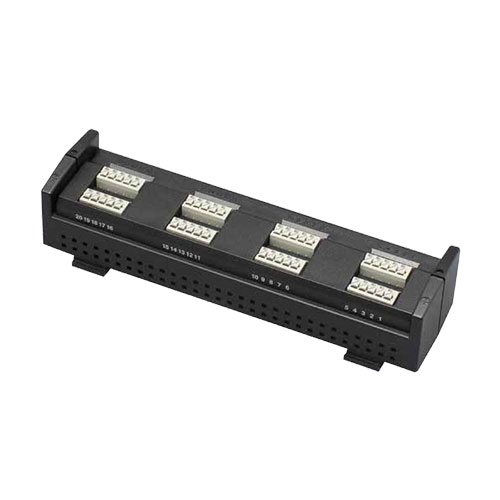

グラフテック ネジ端子 B-563SL 20CH/熱電対用（GL860用)
即納
オプション品
|
税別 35,000円 （税込 38,500円） |

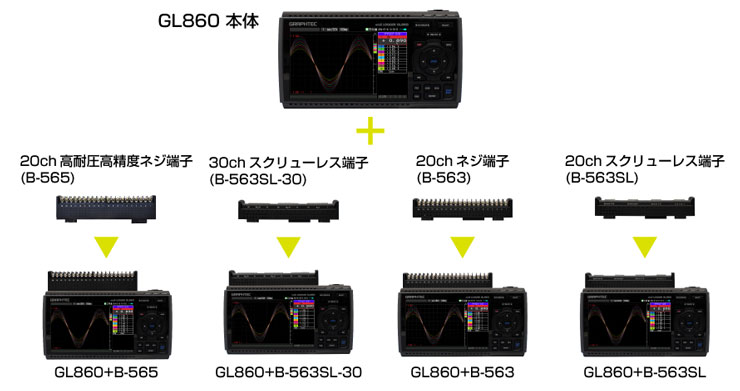

用途に応じて選べる4種類の端子ラインアップ
端子仕様比較
| 外観 |  |
 |
 |
 | |
|---|---|---|---|---|---|
| ネジ端子 | 20ch高耐圧高精度ネジ端子
(B-565) |
30chスクリューレス端子
(B-563SL-30) |
20chネジ端子
(B-563) |
20chスクリューレス端子
(B-563SL) | |
| 入力ch数 | 20ch | 30ch | 20ch | 20ch | |
| 入力端子形状 | M3ネジ | スクリューレス | M3ネジ | スクリューレス | |
| 入力方式 | フォトモスリレーによるスキャン方式、全ch絶縁、平衡入力 | ||||
| 測定レンジ | 電圧 | 20・50・100・200・500mV・1・2・5・10・20・50・100V、1-5V F.S. | |||
| 温度 | 熱電対：K・J・E・T・R・S・B・N・C(旧W(WRe5-26)) | ||||
| 測温抵抗体（三線式のみ）：
Pt100・JPt100・Pt1000(IEC751) |
(※測温抵抗体の接続不可) | ||||
| 温度レンジ：100℃、500℃、2000℃ | |||||
| 湿度 | 0～100%(別途専用湿度センサB-530必要) | ||||
| 最大入力電圧 | 入力端子＋／－間 | 20mV～2Vレンジ：60Vp-p(入力端子+/-間)、5V～100Vレンジ：110Vp-p(入力端子+/-間) | |||
| 入力端子／入力端子間 | 600Vp-p | 60Vp-p | |||
| 入力端子／GND間 | 300Vp-p | 60Vp-p | |||
| 耐電圧 | 入力端子／入力端子間 | 600Vp-p | 350Vp-p 1分間 | ||
| 入力端子／GND間 | 2300VACrms 1分間 | 350Vp-p 1分間 | |||
| 電圧測定精度 | ± (0.05% of F.S. +10μV) | ±0.1% of F.S. | |||
| 使用温度環境 | 0～45℃ | ||||
| 外形寸法（※本体含む） | 240×166×52.5mm（突起部含まず） | 240×158×52.5mm（突起部含まず） | |||
| 質量(約)（※本体含む） | 1035g（ACアダプタ・バッテリ含まず） | 1010g（ACアダプタ・バッテリ含まず） | |||
※1 各々の測定精度に関しては、取扱説明書をご覧ください

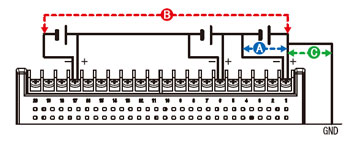

最大入力電圧について
高耐圧のB-565をラインアップ。測定用途に合わせて端子ユニットをお選びください。
| B-565 | |
|---|---|
| 入力端子＋ / － 端子間（A部など） |  |
| ・最大入力電圧：60Vp-p（20mV～2Vレンジ）
110Vp-p（5V～100Vレンジ） | |
| 入力端子 / 入力端子間（B部など） | |
| ・最大入力電圧：600Vp-p | |
| ・耐電圧：600Vp-p | |
| 入力端子 / GND端子（C部など） | |
| ・最大入力電圧：300Vp-p | |
| ・耐電圧：2300VACms / 1分間 | |
| B-563SL-30 / B-563 / B-563SL | |
|---|---|
| 入力端子＋ / － 端子間（A部など） | |
| ・最大入力電圧：60Vp-p（20mV～2Vレンジ）
110Vp-p（5V～100Vレンジ） | |
| 入力端子 / 入力端子間（B部など） | |
| ・最大入力電圧：60Vp-p | |
| ・耐電圧：350Vp-p / 1分間 | |
| 入力端子 / GND端子（C部など） | |
| ・最大入力電圧：60Vp-p | |
| ・耐電圧：350Vp-p / 1分間 | |
アナログ信号入力ポートのチャネル拡張
端子台のチャネル数は20chから最大200chまで、20chまたは30chごとに拡張が可能です。

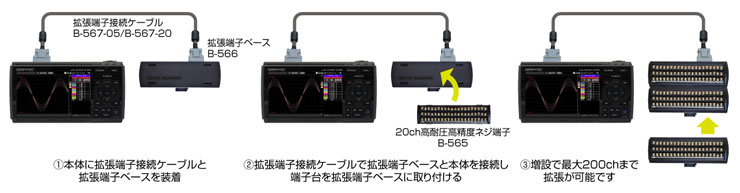

チャネル拡張例

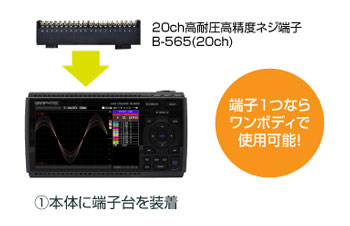

(20ch/30ch仕様の場合)
(例：40ch以上で使用する場合 ※B-565を使用)
チャネル拡張例(各オプション必要台数)
(※20ch端子、30ch端子の混在を想定)
| チャネル拡張例 | 20ch | 30ch | 40ch | 50ch | 100ch | 200ch |
|---|---|---|---|---|---|---|
| GL860本体 | 1 | 1 | 1 | 1 | 1 | 1 |
| 拡張端子接続ケーブル(B-567-05/B-567-20) | - | - | 1 | 1 | 1 | 1 |
| 拡張端子ベース(B-566) | - | - | 2 | 2 | 4 | 7 |
| 20ch端子※1 (B-565/B-563/B-563SL) | 1 | - | 2 | 1 | 2 | 1 |
| 30ch端子※1 (B-563SL-30) | - | 1 | - | 1 | 2 | 6 |
※1 B-565/B-563SL-30/B-563/B-563SLは混在が可能ですが、
・混在時の耐圧はB-563SL-30/B-563/B-563SLの耐圧となります。
・混在時の精度は各端子の精度となります。

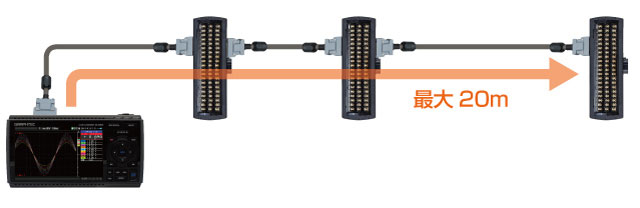

拡張端子接続ケーブル(50cm/2mの2種類)を使用して本体－端子間または、端子－端子間を離すことが可能
※ ノイズの影響がある場合は、サンプリング速度を遅くしてください。

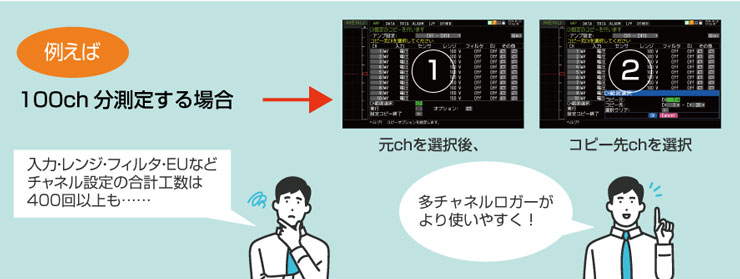

多チャネル時に便利な設定コピー機能
特定チャネルの入力やレンジ、フィルタ、EUなどの各設定を他のチャネルに一括でコピーできる機能です。
チャネルを選ぶだけで設定でき、測定前の準備時間を大幅に削減できます。その他にトリガやアラームの設定もコピー可能です。
最高5msのサンプリング速度に対応
チャネル数を絞ることにより最高5msでのデータ収録が可能です。
| サンプリング速度 | 5ms | 10ms | 20ms | 50ms | 100ms | 250ms | 500ms | 1s | |
|---|---|---|---|---|---|---|---|---|---|
| 使用可能ch数 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
| 測定対象 | 電圧/湿度 | ● | ● | ● | ● | ● | ● | ● | ● |
| 温度 | – | – | – | – | ● | ● | ● | ● | |
8GBメモリで長時間収録でも安心計測
収録時間例 (2GB収録時)
| サンプリング速度 | 5ms | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
|---|---|---|---|---|---|---|---|---|
| GBD形式時 (弊社独自のバイナリ形式) | 15日 | 24日 | 47日 | 54日 | 108日 | 270日 | 366日以上 | 366日以上 |
| CSV形式時 | 1日 | 3日 | 8日 | 11日 | 22日 | 55日 | 111日 | 366日以上 |
※ 収録時間は、概算となります。サンプリング速度によっては、ch数に制限があります。5ms：1ch、10ms：2ch、20ms：4ch、50ms：10ch
リング収録機能
設定した収録点数以上になると、古いデータを削除しながら最新のデータのみを残します。(設定した収録点数) 設定可能点数：1000点～2,000,000点
リレー収録機能
GL860の1回のデータ収録容量は2GBとなります。本機能を使用することにより、データを取りこぼしなく任意の収録時間、容量でファイルを区切って連続収録できます。
メモリループ機能
従来のリレー機能に加え、メモリ容量が不足する前に最も古いファイルを自動で削除し、収録を継続します。
収録中のSDカード交換機能
データ収録中にSDカードの入れ替えが可能な機能です。
※ 無線LANユニット (B-568) を装着した場合、SDメモリカードを装着することはできません。

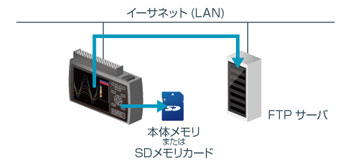

バックアップ機能
収録しているデータを一定間隔ごとに、他の記憶媒体に自動でバックアップができます。
バックアップ間隔 : 1・2・6・12・24時間
バックアップ先 : 本体メモリ・SDメモリカード・FTP
ファイル形式 : GBD・CSV
※ CSV形式での保存時はサンプリング速度100msより遅い設定時のみ使用できます。リング収録On時や、外部サンプリングの場合は、バックアップ機能は使用できません。収録先と同じメモリをバックアップの保存フォルダには設定できません。CSV形式収録とバックアップ機能が有効な場合、SDメモリカードの交換とリレー収録はできません。

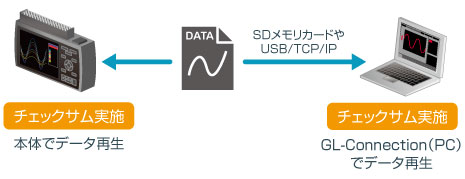

データ破損チェック機能
収録データに対し、ファイルの整合性を確認する簡易的なチェック機能です。第三者などによりファイルの中身が変更された場合、チェックサム確認を行うとチェックサムが不一致となり、ファイルが改竄されたことがわかります。チェックサム機能では、収録ファイルにチェックサムを付与します。
※ チェックサムは、バックアップファイル、リング/リレーファイル、データ保存ファイルにも付与されます。ファイル形式はGBDのみが対象です。本器以外 (GL28-APS、GL-Connection) で収録ファイルの変換保存を行うと、チェックサムが一致しなくなります。
測定環境に応じて選べるPCインタフェース
インタフェースを介してPC等から本体の設定やデータ収録・データ転送等が可能です。

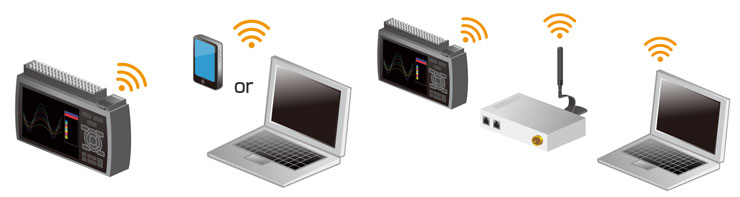

オプションの無線LANユニット(B-568)でPCとワイヤレス計測
無線LANユニットを装着、用途にあわせて「アクセスポイント」「ステーション」の切り替えが可能。
「アクセスポイント」ではルーター不要でPCやスマートデバイスと直接接続が可能。
「ステーション」では無線LANルータと接続が可能。環境によっては、インターネット経由で遠隔のPCやスマートデバイスでデータ確認やメール受信が可能。
標準でイーサネット(10BASE-T/100BASE-TX)を装備しPCと有線接続
PCと1対1の接続やHUBを介しての複数台接続が可能です。
標準でUSBポートを装備しPCと簡単接続
PCと1対1の接続やHUBを介しての複数台接続が可能です。
Modbus/TCPを搭載
PLC等とModbus通信可能。GL860で収録したデータをPLCへ転送。
PLCからGL860のスタート/ストップ制御可能。Modbus通信の詳細については、SDKを申請ください。
新サービス 「G-REMOTE」(※別途有償サービス)
インターネット環境さえあれば、WEB ブラウザを利用して世界のどこからでも簡単にGLの遠隔操作・データ収録が可能です。
また、収録したデータは専用クラウドサーバーへ バックアップ可能です。
便利な機能・操作性向上
便利な機能
- ・アラーム出力機能
- ・アラーム履歴機能
- ・チャンネル演算強化
- ・オートスパン
- ・USBドライブモード
- ・3WAY電源に対応
操作性向上
- ・WEBサーバー機能高速化
- ・波形設定簡略化
- ・不要メニューの非表示設定
- ・HELP QRコード表示
- ・視認性向上(MENUツリー改善)
アプリケーションソフトウェア
PC用アプリケーション
・GL28-APS
GLシリーズとPCを接続して、波形の確認や収録、データの再生や保存・管理、設定などを行うPC用アプリケーション
※動画内の以下機能はGL860ではご使用いただけません
- ・電力料金設定・表示機能
- ・飽差チャネル表示機能
- ・積算温度単位切り替え機能
GLシリーズ統合管理波形ビューア
・GL-Connection
GLシリーズとPCをLAN / USB接続で収録データ管理可能
GL860 本体仕様
| アナログ端子ユニット装着数 | 1ユニット（20ch / 30ch）または拡張ユニット（最大200ch） | |
|---|---|---|
| 外部入出力 ※1 | 入力 | トリガ入力（1ch）または外部サンプリング入力（1ch）、ロジック入力（4ch）またはパルス入力（4ch）
入力電圧範囲 ：0～＋24V（片線接地入力） 入力信号 ：無電圧接点（a接点、b接点、NO、NC）、オープンコレクタ、電圧入力 |
| 出力 | アラーム出力（4ch）
出力形式：オープンコレクタ出力（5Vプルアップ抵抗10kΩ） | |
| サンプリング周期 | 5ms～1h（5ms～50msは電圧/湿度、ch数制限あり）、外部 ※1 | |
| TIME / DIV | 1s～24h | |
| トリガ機能 | トリガ繰り返し | Off・On |
| トリガ種類 | スタート：トリガ成立でデータ収録開始
ストップ：トリガ成立でデータ収録停止 | |
| トリガ設定 | （スタート/ストップ）
Off・レベル・アラーム・外部入力・指定時刻・指定曜日・一定時間 | |
| アラーム機能 | アラーム判定種類 | 各チャネルのアラーム値に対し「Level」または「Edge」で判定
アナログ判定：立ち上がり（↑）・立ち下がり（↓）・範囲内・範囲外 ロジック判定：立ち上がり（↑）・立ち下がり（↓） パルス判定：立ち上がり（↑）・立ち下がり（↓）・範囲内・範囲外 |
| パルス入力 | 測定モード | 回転数モード/積算モード/瞬時モード |
| 最大パルス入力数 | 最大入力周波数：50kHz
最大カウント数：50kC/サンプリング（16Bitカウンタ） | |
| PC I/F | USB2.0（ハイスピード）、イーサネット（10BASE-T / 100BASE-TX）、無線LAN（オプション装着時） | |
| 記録媒体 | 本体メモリ | 約8GB (内蔵固定化) ※2 |
| SDメモリカードスロット ※3 | 1口（SDHC対応、最大約32GBメモリ使用可能）※2 | |
| 記録内容 | 本体の設定条件・測定データ・画面コピー | |
| 使用環境 | 0～45℃、5～85％RH（バッテリ駆動時は0～40℃/充電時15～35℃） | |
| 電源 | ACアダプタ | AC100～240V / 50～60Hz |
| DC入力 | DC8.5～24V（最大26.4V） | |
| バッテリパック ※4 | DC7.2V（2875ｍAh）（※2個まで装着可能） | |
| 消費電力 | 36VA以下（ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V） | |
| 耐振性 | 自動車部品第一種A種相当 | |
※1 GL用入出力ケーブル（B-513）が必要です。
※2 収録ファイルは1ファイル2GBまでです。
※3 オプションのGL無線LANユニット (B-568) 装着時は、 SDカードスロットを使用できません。
※4 オプション品
入力端子仕様
入力端子の仕様はこちらをご確認ください。
PC用アプリケーションソフトウェア仕様
| 型名 | GL28-APS |
|---|---|
| 対応 | Windows 11 (64bit) / 10（64bit / 32bit）
※OSメーカのサポートが終了している OSにつきましては、弊社でのサポートも対象外となります。 |
| 機能 | 本体制御、リアルタイムデータ収録、コンバ |
| グループ数 | 4グループ MAX |
| 1グループch数 | 接続機器の最大まで |
| 最大ch数 | 1000ch MAX |
| 設定範囲 | アンプ設定、収録設定、トリガ・アラーム設定、レポート設定、その他 |
| 収録データ | リアルタイムデータ（CSV、GBDバイナリ）
SDメモリカードデータ（CSV、GBDバイナリ） |
| 表示内容 | アナログ波形、ロジック波形、パルス波形、デジタル値 |
| 表示モード | Y-T表示、デジタル表示、統計・履歴表示、カーソル間X-Y表示（再生時のみ）、積算棒グラフ表示 |
| ファイルコンバート | カーソル間、全データ、間引き機能 |
| 監視機能 | アラーム監視で、指定のアドレスにメールを発信 |
| 統計・履歴表示 | 測定中の最大・最小・平均値を表示 |
| レポート機能 | 日報・月報ファイルを作成可能 |
標準付属品
- クイックスタートガイド 1冊
- 保証書 1部
- ACアダプタ AC100 ～ 240V、50/60Hz、電源コード1式
GL無線LANユニット B-568(オプション)仕様
| 型名 | B-568 |
|---|---|
| 通信方式 | 無線LAN |
| 装着場所 | SD CARDスロットに装着
※無線LANユニットを装着した場合、SD CARDスロットにSDメモリカードを装着することはできません。 |
| 無線LAN規格 | IEEE802.11b / g / n |
| 機能 | 通信距離：約40m（障害物や周辺の環境状況により異なります。）
アクセスポイント時：データ収録 ステーション時：PCからの制御、PCへのデータ転送。スマートフォン、タブレットからの制御及びデータ転送 アクセスポイント・ステーション共通 WPS：プッシュボタン方式 / PIN方式 暗号化機能：WEP64, WEP128, WPA-PSK / WPA2-PSK (TKIP / AES) |
湿度センサ― B-530(オプション)仕様
| 使用可能温度範囲 | -25～80℃ | |
|---|---|---|
| 使用可能湿度範囲 | 0～100％ RH | |
| 相対湿度計測精度 | ±3％ RH（5～98％ RH at 25℃） | |
| 方式 | 電気容量式 | |
| 相対湿度計測精度
（5～98％） |
測定環境 | 測定精度 |
| 0～10℃ | ±5％ RH | |
| 10～20℃ | ±4％ RH | |
| 20～30℃ | ±3％ RH | |
| 30～40℃ | ±4％ RH | |
| 40～50℃ | ±5％ RH | |
| 50～60℃ | ±6％ RH | |
| 60～70℃ | ±7％ RH | |
| 70～80℃ | ±8％ RH | |
| 60℃以上の測定精度は、参考値となります。 | ||
| 応答時間 | 15sec（メンブレンフィルタ装着時、90％応答） | |
| センサー出力 | DCO～1V | |
| 外形寸法 | Φ14mm × 80mm（ケーブル含まず） | |
| ケーブル長 | 3m | |
| センサー電源 | DC+5V～+16V | |
| 消費電流 | 約4ｍA | |
※ B-530はGL860に1本のみ接続可能です。
寸法

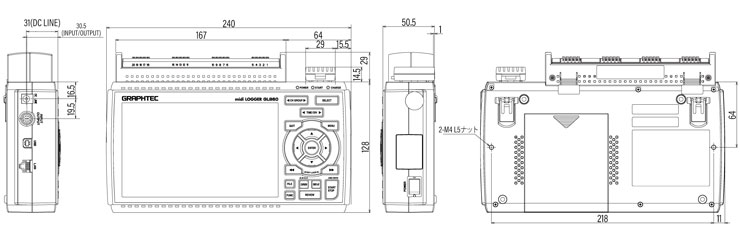

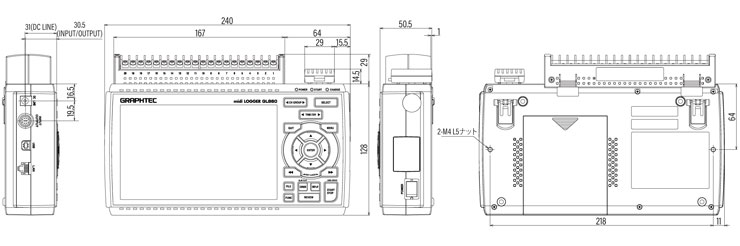

GL860 本体寸法(B-565 / GL無線LANユニットB-568装着時)
※単位：mm 寸法公差：±3mm

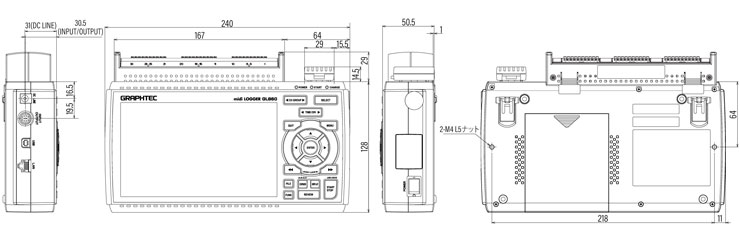

GL860 本体寸法(B-563SL-30 / GL無線LANユニットB-568装着時)
※単位：mm 寸法公差：±3mm

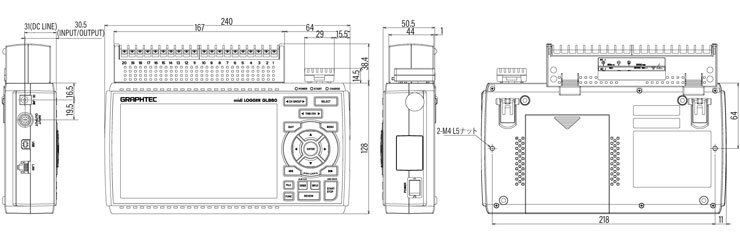

GL860 本体寸法(B-563 / GL無線LANユニットB-568装着時)
※単位：mm 寸法公差：±3mm
GL860 本体寸法(B-563SL / GL無線LANユニットB-568装着時)
※単位：mm 寸法公差：±3mm

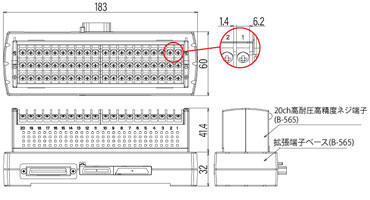

20ch高耐圧高精度ネジ端子(B-565)
拡張端子ベース (B-566)

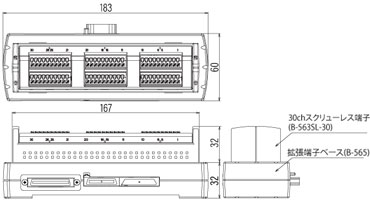

30chスクリューレス端子(B-563SL-30)
拡張端子ベース (B-566)

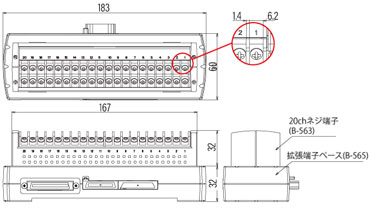

20chネジ端子(B-563)
拡張端子ベース (B-566)

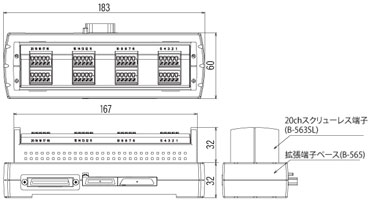

20chスクリューレス端子(B-563SL)
拡張端子ベース (B-566)

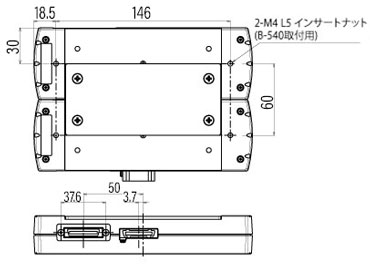

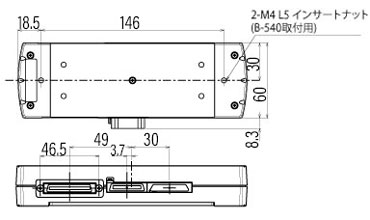

GL860用拡張端子ベース(B-566)
GL860用拡張端子ベース(B-566)を2個接続した場合
オプション
| 品名 | 型名 |
|---|---|
| 20ch高耐圧高精度ネジ端子 | B-565 |
| 30chスクリューレス端子 | B-563SL-30 |
| 20chネジ端子 | B-563 |
| 20chスクリューレス端子 | B-563SL |
| 拡張端子ベース | B-566 |
| 端子カバー | B-588 |
| 拡張端子接続ケーブル（50cm） | B-567-05 |
| 拡張端子接続ケーブル（2m） | B-567-20 |
| GL無線LANユニット※1 | B-568 |
| バッテリパック | B-573 |
| DINレール取付治具 | B-570 |
| B-566用 DINレール取付治具 | B-540 |
| GL用入出力ケーブル | B-513 |
| DC駆動ケーブル | B-514 |
| SDメモリカード 8GB ※1 ※2 | B-572-8 |
| midi LOGGER収納ケース | B-581 |
| GL860用ACアダプタ ※3 | ACADP-20J |
※ カゴのない製品はお見積りをご依頼ください。
※1 無線ANユニットを装着した場合、SD CARDスロットにSDメモリカードを装着することはできません。
※2 市販品のため予告なく仕様が変更することがあります。
※3 交換用ACアダプタ（本体標準付属同等品）
熱電対温度センサーはこちら
※1本からでも、お客様の要望にあわせて温度センサ（熱電対/白金測温抵抗体）の受注生産可能です。お問い合わせシートのダウンロードはこちら
