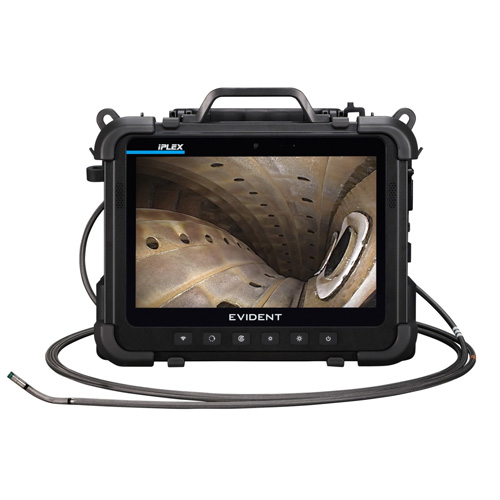

エビデント IPLEX ONE 工業用ビデオスコープ フラッグシップモデル φ4.0/φ6.0mm
クリックすると縮小します
画像をクリックすると拡大します
画質、照明、計測性能、検査効率。全てを極めたフラッグシップモデル。
IPLEXシリーズの頂点に立つ、プロの期待に応える各種機能を搭載。
ハードウェアの買い替えなしにソフトウェアで進化し続ける「次世代」スコープ。
■革新機能「Swoptix™」：1つのアダプターで「直視/側視」「近点/遠点」を瞬時に切り替え、作業時間を短縮。
■資産価値の維持：ハードウェア交換不要。ソフトウェアのアップデートだけで将来的な機能追加が可能。
■高度な3D計測能力：業界初、配管などの「曲面」も正確に深さを測れる「曲面基準計測」を搭載。
■卓越した操作性：着脱可能な10.1インチ大型タッチパネルと、多機能ワイヤレスリモコンで自由なスタイルで検査可能。
弊社ではメーカー(ワブテック)と協力して全国へ対応しています。
驚きの価格で提供！御見積りをご依頼ください！無料デモ実施中！まずはお気軽にお問い合わせを！
注文FAX
問い合わせる
見積を依頼
デモ機依頼
| 製品名 | 外径 | ケーブル長 | 価格 |
|---|---|---|---|
|
商品コード P-EV-IV10420
エビデント 工業用ビデオスコープ IPLEX ONE IV10420
※引合見積
|
φ4.0mm | 2.0m | |
|
商品コード P-EV-IV10435
エビデント 工業用ビデオスコープ IPLEX ONE IV10435
※引合見積
|
φ4.0mm | 3.5m | |
|
商品コード P-EV-IV10620
エビデント 工業用ビデオスコープ IPLEX ONE IV10620
※引合見積
|
φ6.0mm | 2.0m | |
|
商品コード P-EV-IV10630
エビデント 工業用ビデオスコープ IPLEX ONE IV10630
※引合見積
|
φ6.0mm | 3.0m | |
|
商品コード P-EV-IV10635
エビデント 工業用ビデオスコープ IPLEX ONE IV10635
※引合見積
|
φ6.0mm | 3.5m | |
|
商品コード P-EV-IV10650
エビデント 工業用ビデオスコープ IPLEX ONE IV10650
※引合見積
|
φ6.0mm | 5.0m | |
|
商品コード P-EV-IV10675
エビデント 工業用ビデオスコープ IPLEX ONE IV10675
※引合見積
|
φ6.0mm | 7.5m | |
|
商品コード P-EV-IV106100
エビデント 工業用ビデオスコープ IPLEX ONE IV106100
※引合見積
|
φ6.0mm | 10.0m |
※オリンパス株式会社の科学事業は分社化し、現在はワブテックWabtec(ブランド：エビデントEvident）になりました。
特長
革新技術「Swoptix™」がアダプター交換の手間をなくし、検査時間を劇的に短縮。
ハードウェアを買い替えずソフトウェア更新のみで機能拡張可能な、進化し続けるフラッグシップ・ビデオスコープです。

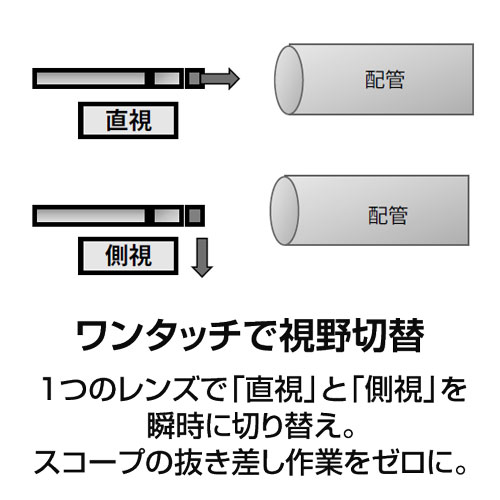

業界初「Swoptix™（スオプティクス）」マルチビューテクノロジー
1つの光学アダプターで「直視/側視」や「近点/遠点」の切り替えが可能です。スコープの抜き差し回数を減らすことで、検査時間を短縮し、スコープの破損リスクも低減します。
進化するプラットフォーム
ハードウェアを買い替えることなく、ソフトウェアのアップデートのみで将来的な機能追加や性能向上が可能な設計になっています。
初期投資を抑えつつ、将来の業務変更にも柔軟に対応できます。ハードウェアを長く使い続けられるため、トータルコストの削減に貢献します。

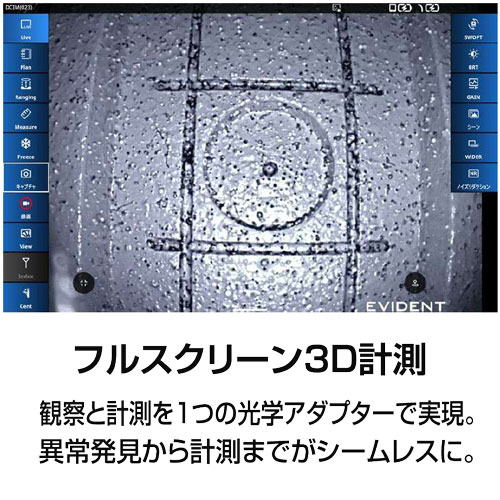

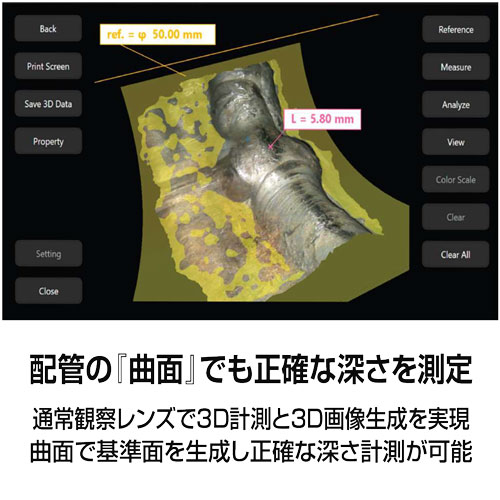

曲面部も正確に測れる「3D計測機能」
従来の平面基準に加え、配管などの「曲面」でも基準面を生成し、正確な深さ計測が可能になりました。

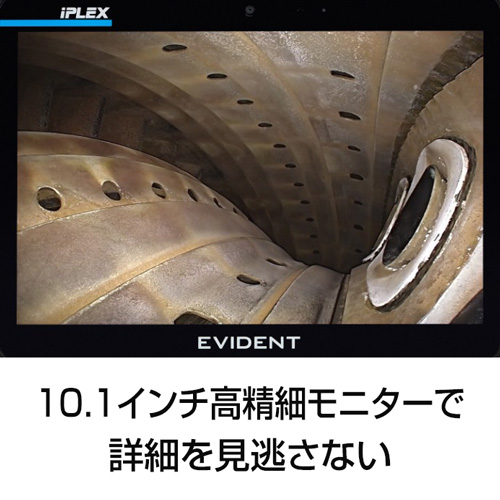

高画質10.1インチ液晶
オプティカルボンディングとARコーティングを施し、屋外の太陽光下でも鮮明な視認性を確保。
重力センサー搭載（φ6mmスコープのみ）
天地方向の常時表示や画面自動回転が可能。

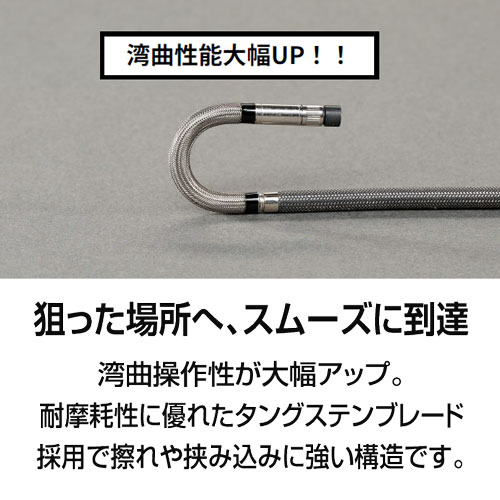

向上した操作性（True Feel™）
湾曲操作の応答性が大幅に向上しており、ユーザーの意図通りにスコープ先端をスムーズに操作できます。

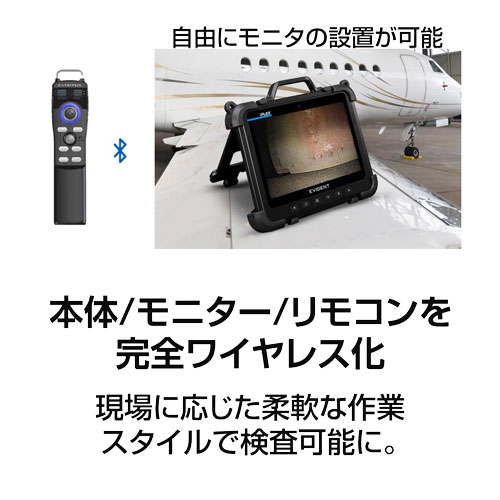

自由な検査スタイル
モニター（オペレーションユニット）と本体（ベースユニット）を取り外してワイヤレスで使用可能です。
モジュール間がワイヤレスのため、現場に応じた柔軟な作業スタイルで検査が可能。
狭い場所や足場の悪い現場でも最適な配置で検査できます。

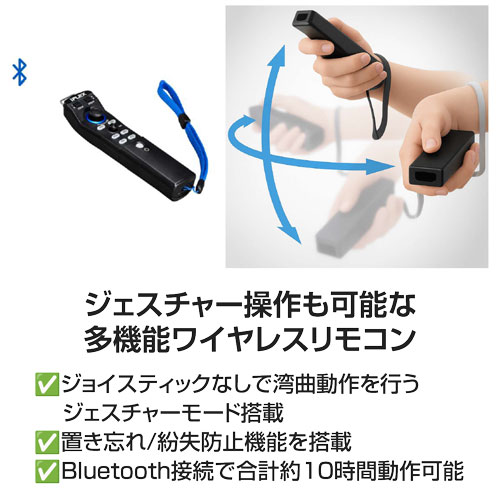

多機能ワイヤレスリモコン
Bluetooth接続のリモコンにより、離れた場所からの操作や、ジョイスティックを使わない「ジェスチャーモード」での湾曲操作が可能です。
高い堅牢性と耐環境性能
米国軍用規格（MIL-STD-810G/461G）準拠、防塵・防滴IP65に対応し、1.2mの落下試験もクリアしています。
充実の接続性とデータ管理
256GBの大容量SSDを内蔵し、USB Type-CやWi-Fi（P2P通信）にも対応。将来的にTeamsやZoomとの連携も予定されています。
効率的な収納ケース
スコープを押し込むだけで収納できる「巻き取り機構」付きのキャリングケース（※対応モデル）により、準備・撤収の工数を削減します。
仕様
スコープユニット
| スコープ型番 | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
|---|---|---|---|---|---|---|---|---|---|
| 挿入部 | 外径 | φ4.0 mm | φ6.0 mm | ||||||
| 有効長 | 2.0 m | 3.5 m | 2.0 m | 3.0 m | 3.5 m | 5.0 m | 7.5 m | 10.0 m | |
| 外装 | 特殊強化加工タングステンプレード | ||||||||
| 軟性部構造 | 挿入部先端からスコープユニット側まで一定の硬さの蛇管 | 挿入部先端に行くに従って徐々にやわらかくなる Tapared Flex 蛇管 | |||||||
| 姿勢センサ | 挿入状況検知用の姿勢センサを先端部に装備 | ||||||||
| 光学系 | 視野角 | 光学アダプターにより変更可能 | |||||||
| 視野方向 | |||||||||
| 光源 | 超高輝度レーザーダイオード、白色LED, 紫外線LED (365nm), 赤外線LED (950 nm) | ||||||||
| 湾曲部 | 湾曲角度(4方向) | 160° | 180° | 150° | 130° | ||||
| 湾曲操作 | TrueFeel 方式によるジョイスティック電動湾曲操作 | ||||||||
メインユニット
| 型番 | IV10000、オペレーションユニット | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 外形寸法(WxHxD) | 305 mm x 220 mm × 154mm (突起部含まず) ケーブル部を除く | ||||||||
| システム重量 | IV10420 取付時:
6.40 kg |
IV10435 取付時:
6.46 kg |
IV10620 取付時:
6.40 kg |
IV10630 取付時:
6.56 kg |
IV10635 取付時:
6.6 kg |
IV10650 取付時:
6.72 kg |
IV10675 取付時:
6.92 kg |
IV106100 取付時:
7.12 kg | |
| LCD 液晶パネル | 10.1型(inch) WUXGA (1920×1200), IPSハイコントラスト | ||||||||
| 入出力端子 | Type A HDMI 2.0 | ||||||||
| マイク入力/オーディオ出力 | Bluetoothヘッドセット/マイクと互換性あり | ||||||||
| USB コネクター | 有線接続・電力供給に使用。3カ所。すべて USB3.2 Gen1 規格、USB PD3.0規格準拠、外部映像入出力対応の USB TYPE-C コネクターに対応。接続機器:ベースユニット、リモートコントロールユニット、専用ACアダプター、モバイルバッテリー、USB メモリー、ターニングツール、など汎用的な活用を想定。 | ||||||||
| 電源仕様 | 専用ACアダプター (100~240V、50/60Hz)、または、専用バッテリー (10.8V)により駆動する | ||||||||
| 記録媒体 | SSD (256GB)またはUSBメモリー | ||||||||
| タイトル入力 | 51文字表示 | ||||||||
| 画質調整 | ズーム(デジタルシームレスズーム最大5倍)、ゲイン (7段階調整)、WIDER (5段階調整)、コントラスト調整(4段階調整)、複数枚ノイズリダクション (3段階調整)。ブライトネス(オート:16段階調整、マニュアル:24段階調整)、シャープネス (16段階調性)、色調整(21段階調整)、赤強調、色温度(2000K~12000K、21段階調整)、シーン設定、アドバンス調整、画像反転 | ||||||||
| 静止画記録 | 解像度 | 解像度H960xV752 (Pixel)

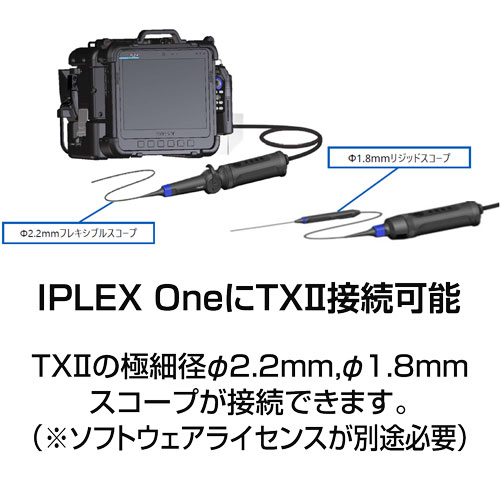

IPLEX TX II スコープユニット接続時の解像度 H512xV512 (Pixel) *解像度は使用される光学アダプターにより変動する可能性があります | |||||||
| 記録方式 | JPEG (.JPG), PNG (.PNG) | ||||||||
| 動画記録 | 解像度 | 解像度H960xV752 (Pixel)
IPLEX TX II スコープユニット接続時の解像度 H392xV392 (Pixel) | |||||||
| 記録方式 | MPEG 4 AVC/H.264 (Baseline Profile 準拠)、フレームレート 60または30fpsで記録。
Windows Media Player12 以降で再生可能。 | ||||||||
| Wi-Fi | 2.4 GHz (802.11 b/g/n/ax) x 2ch (Operation unit 内蔵). IV10000にWiFi ドングルを接続する事でIV10000を無線接続可能 | ||||||||
| Bluetooth | Bluetooth 5.2 × 1 | ||||||||
IPLEX One 使用環境
| 使用温度範囲 | 挿入部 | 空気中: -25〜100 °C / 水中: 10〜30 °C |
|---|---|---|
| オペレーションユニット | バッテリー使用時: 空気中 -21〜49°C / ベースユニットからの給電時: 空気中 -21〜49℃ | |
| 挿入部以外(オペレーションユニットは除く) | バッテリー使用時: 空気中 -21〜49°C / ベースユニットからの給電時: 空気中 -21〜49°C / AC アダプター使用時: 空気中 0〜40°C | |
| 使用環境湿度 (全て) | 15〜90% RH (相対湿度) | |
| 塩水・薬品耐性 (全て) | マシン油、軽油、5%塩水が付着しても支障なし | |
| 防塵・防水・防滴耐性 | 挿入部 | 防水構造、光学アダプターを装着した状態で、水中での使用が可能。
水中: IV104 シリーズ 1,013〜1368 hPa (水深3.5mまで) IV106 シリーズ 1,013〜2,026 hPa (水深10.0mまで) |
| 挿入部以外 | IP65 に対応。
防滴構造。水中では使用できません。 ただし、バッテリーカバーなどを開けた場合は、防滴構造ではありません。 | |
IPLEX Oneは、基本性能を網羅した「Core」から、すべての計測・観察機能を搭載した最上位「Prime」まで、お客様の用途に合わせた4つのグレード（Core, Plus, Expert, Prime）をご用意しています。
全モデル共通で、米国軍用規格（MIL-STD-810G/461G）準拠および防塵・防滴IP65の高い耐環境性能を装備。
また、直感的な操作を可能にする10.1インチ大型タッチパネルモニターや、長時間録画に対応した256GB内蔵SSDを標準搭載しています。
下位グレード導入後も、必要に応じてソフトウェアライセンスを追加購入することで、上位グレードの機能（3D計測やSwoptix機能など）へアップグレードが可能です。
※仕様は選択するグレード（Core, Plus, Expert, Prime）やオプションにより異なります。詳細はお問い合わせにてご確認ください。
用途
自動車業界に
エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
ビル、マンションの建物点検に
電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に
エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検
化学プラントに
各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに
各発電所設備の保守管理。狭所点検。
給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
