先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】

クリックすると縮小します

先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】

画像をクリックすると拡大します

最新ジョイスティックで360°自由自在のヘッド軽快動作が可能。
耐摩耗性のタングステンメッシュ採用のケーブル。
従来品では挿入出来なかった入り組んだ構造物内部や、細管にも対応可能です。
オールインワンの携帯性にすぐれた一体構造。
■ 3.5インチLCDモニター
■ 画像・動画ファイルをSDカードに記録
■ HDMI出力で外部モニターでの確認が可能
■ デジタルズーム・反転・固定表示・白黒反転機能
■ カメラケーブル直径:6.0mm/2.8mm

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード PY-MB4F6010
本体保証つき
納期を確認下さい
先端可動式工業用内視鏡HJ-ADV Φ6.0mm タングステン長さ1m【Jスコープ】
税別 298,000円
(税込 327,800円)
商品コード PY-MB4F6020
本体保証つき
納期を確認下さい
先端可動式工業用内視鏡HJ-ADV Φ6.0mm タングステン長さ2m【Jスコープ】
税別 308,000円
(税込 338,800円)
商品コード PY-MB4F6030
標準在庫
本体保証つき
先端可動式工業用内視鏡HJ-ADV Φ6.0mm タングステン長さ3m【Jスコープ】
税別 342,000円
(税込 376,200円)
商品コード PY-MB4F6050
標準在庫
本体保証つき
先端可動式工業用内視鏡HJ-ADV Φ6.0mm タングステン長さ5m【Jスコープ】
税別 463,000円
(税込 509,300円)
商品コード PY-MB4F6080
在庫切れ
本体保証つき
納期を確認下さい
先端可動式工業用内視鏡HJ-ADV Φ6.0mm タングステン長さ8m【Jスコープ】
税別 720,000円
(税込 792,000円)
予約注文受付中
商品コード PY-MA4F2810
在庫切れ
本体保証つき
納期を確認下さい
先端可動式工業用内視鏡HJ-ADV Φ2.8mm タングステン長さ1m【Jスコープ】
税別 680,000円
(税込 748,000円)
予約注文受付中
商品コード PY-MA4F2820
標準在庫
本体保証つき
先端可動式工業用内視鏡HJ-ADV Φ2.8mm タングステン長さ2m【Jスコープ】
税別 712,000円
(税込 783,200円)
商品コード PY-AM-STD-01
オプション品
Jスコープ マグネット付スタンドADV-STD (HJ-ADVシリーズ用) ※本体用のスタンド。底面のマグネットで磁性のあるものに固定し安定して使用可能。
税別 38,000円
(税込 41,800円)

先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】の特長

- Jスコープ先端可動式工業用内視鏡
HJ-ADVシリーズ φ6.0mm/φ2.8mm/UVφ4.0mm
他社の先端可動式工業用内視鏡 φ6.9mm
VJ-ADV
ケーブル材質 タングステン採用で頑丈 メタルブレード
カメラの焦点深度 7mm~80mm(φ6.0mm), 3mm~50mm(φ4.0mm, φ2.8mm) 20mm~∞
湾曲角度 100°, 120°(φ6.0mm), 110°(φ2.8mm) 90°以上
視野角 120° 72°
映像出力 HDMI出力で外部モニタで確認可能 RCAビデオ出力
連続稼働時間 約4時間 約1.5時間
保存 SDカード最大32GB microSDカード最大2GB

全方向360°簡単アングル操作

見たい場所をとらえる:先端可動360°
指を離してカメラの角度を保持:作業者の負担を軽減

先端4方向360度可動

正確な曲げを実現!
直感的でしなやかな湾曲は、「L字配管といった金型」が曲がって見えない検査を行うために欠かせない機能です。
HJ-ADVは独自に開発された長距離伝送技術で精密な動きを実現。俊敏な指元の動きも、先端まで正確に伝えます。今まで困難に感じていた複雑に入り組んだ対象物の検査も、HJ-ADVなら細やかな湾曲操作で思い通りに可動します。
※可動域は先端径・有効長によって変わります

軽快で自由なジョイスティック操作

カメラ操作を思い通りに。

ジョイスティックは、指を軽くあてるだけで俊敏に動き、 自然な感覚で操作できます。

見たい場所へカメラを瞬時に向けられ、作業の高速化・効率アップに繋げます。

ジョイスティック

先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。

現場での複雑に入り組んだ湾曲操作も意のままに操れます。

ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えています。


タングステン採用で挿入性・耐久性が向上

  • 挿入性と耐久性を大幅に向上。
  • カメラケーブル先端部
    細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長が先端の曲がり、通過性を強力にアシストします。

デジタルズーム表示

モニター上でのズーム表示が可能です。※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認

操作ボタン


携帯性に優れたコンパクトボディ

  • 多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンド。器具への固定やハンズフリーでの使用にも役立ちます。

繰り返し使えるバッテリー

  • バッテリーで連続4時間の使用が可能。電源のある現場では付属のACアダプタでの使用も可能です。


PCへのデータ出力、TVモニターへ映像出力が可能

本体のSDカードやUSB端子、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

本体部入出力端子本体部各部名称

HDMIケーブル接続で外部モニターに映像を映す

HDMIケーブル接続で外部モニターに映像を映す

データをPCで閲覧・編集する

データをPCで閲覧・編集する

先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】の機能

細径タイプ
ケーブル直径:2.8 mm
焦点距離:3 mm~ 50 mm

標準タイプ
ケーブル直径:直径6.0 mm
焦点距離: 7 mm~ 80 mm

360°先端可動式内視鏡 φ2.8mm HJ-ADVの機能 360°先端可動式内視鏡 φ6.0mm HJ-ADVの機能

静止画撮影
動画撮影
再生
LED調光(6段階)
明るさ調節(4段階)
ズーム(4段階)
回転
白黒反転表示
ロック(画面固定)
グリッド表示
アスペクト比
ホワイトバランス

静止画撮影
動画撮影
再生
LED調光(6段階)
ズーム(4段階)
回転
白黒反転表示
ロック(画面固定)
グリッド表示

先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】の仕様

本体

IP規格 本体: IP54 ケーブル: IP67
ディスプレイ 3.5インチLCDモニター
画面解像度 640×480 ピクセル
電源
18650リチウムイオン電池×1
USBケーブル経由の給電
連続駆動時間 約4時間
メモリ SDカード(16G、最大32G )
インターフェース

SDカードスロット
HDMIケーブル端子
USBケーブル端子、
ヘッドフォンジャック

静止画記録形式 JPEG(640×480 ピクセル) ※カメラの解像度に依存します
動画記録形式 MOV(640×480 ピクセル) ※カメラの解像度に依存します
動画フレームレート
30 ftp
言語

英語、簡体字中国語、繫体字中国語、ドイツ語、スペイン語、
ポルトガル語、フランス語、ロシア語、日本語、韓国語

使用環境温湿度

本体:0 °C ~ 50 °C  ケーブル:0 °C ~ 50 °C
90 %RH(結露なきこと)

保管環境温度 0 °C ~ 40 °C
サイズ

本体 高さ315 mm ×幅111 mm ×厚さ173mm

重量 約675g
付属品

リチウムイオン電池(×1)
充電器
USBケーブル
HDMIケーブル
ACアダプタ-
SDカード
SDカードリーダー
クリーニングクロス
固定バンド
取扱い説明書

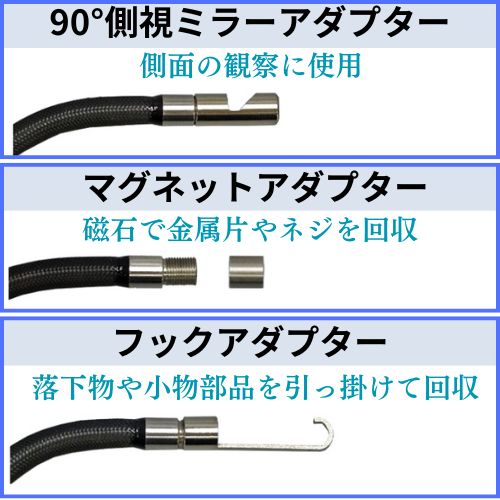

デュアルビューアダプター(φr6.0mmのみ)
フックアダプター(φr6.0mmのみ)
マグネットアダプター(φr6.0mmのみ)

カメラケーブル

直径(φmm) 2.8 6.0
先端稼働方向 全方向
長さ(m) 1 2 1 2, 3 5, 8
照度(Lux) 9000 20000
先端可動域 130±10° 110±10° 170±10° 120±10° 100±10°
カメラ解像度
(ピクセル)
400×400 720×576
測定方位 前方
カメラ焦点深度 3mm~50mm 7mm~80mm
視野角 120°
材質 タングステン、耐水、耐油

先端可動式工業用内視鏡φ6.0mm/2.8mm HJ-ADV【Jスコープ】の用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
