Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UV

クリックすると縮小します

Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UV

画像をクリックすると拡大します

蛍光浸透探傷検査用に開発された工業用内視鏡直径4.0mm
ブラックライトUV光(365nm)でクラックチェック。微細なキズを見逃さない。
リークテスト(油漏れ・水漏れ等の漏洩検査)、電子部品・基板のフラックス、コンタミネーションのチェック
ブラックライト検査が可能なハイグレード先端可動式内視鏡。
最新ジョイスティックで360°自由自在のヘッド軽快動作が可能。
オールインワンで片手持ちでき便利。
耐摩耗性のタングステンメッシュ採用のケーブル。
従来品では挿入出来なかった入り組んだ構造物内部や、細管にも対応可能。
白色光では見えない内部クラック、ホール等を高輝度UV源の紫外線光で確認可能。

ご予約で、デモ・オンライン紹介可能です!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード PY-MA-4U4010
本体保証つき
納期を確認下さい
Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UV Φ4.0mm 長さ1m
税別 670,000円
(税込 737,000円)
商品コード PY-MA-4U4020
本体保証つき
納期を確認下さい
Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UV Φ4.0mm 長さ2m
税別 690,000円
(税込 759,000円)
商品コード PY-MA-4U4030
本体保証つき
納期を確認下さい
Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UV Φ4.0mm 長さ3m
税別 730,000円
(税込 803,000円)
商品コード PY-MP-STD-01
即納
オプション品
マグネット付スタンドADV-STD (工業用内視鏡HJ-ADVシリーズ用)Jスコープ ※マグネットスタンド(底面磁石:45mmx110mm)でハンズフリーで両手が自由になります。
税別 41,000円
(税込 45,100円)
商品コード P-GXA-HT39
即納
オプション品
ホールディングチューブ GXA-HT39 (φ1.7-4.0mm対応) ※長さを2段階調節。最小540mm / 最大990mm
税別 22,800円
(税込 25,080円)

Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UVの特長

ブラックライト+内視鏡=検査の幅が広がります

潤滑油や油圧作動液のリーク検査や、エンジン、爆発部品等を取扱う産業でのUV蛍光反応物のチェック等、今まであきらめていた場所のブラックライト検査をHJ-ADV-UVは安全・簡単にこなします。

白色光では見えない内部クラック、ホール等を高輝度UV源の紫外線光で確認可能。
波長365nmの紫外線A波で、蛍光塗料で処理した被検体の微細な傷を、浸透探傷(PT)で見つけだす事が可能です。
壁の裏、狭い隙間、機械の下、製造設備保全、油圧装置等、目視が難しかった場所のブラックライト検査ができ、設備や装置の安全な保全作業に貢献します。

• 安全、迅速に検査できます

設備のジャッキアップや移動が不要。
設備がいつもの状態で、安全な場所から検査可能

• 機動性に優れています

小型軽量でバッテリーで使えます。
外付けの大型光源装置なども不用なため、狭い設備廻りの移動がスムーズ

• 様々な状況に柔軟に対応

ガイド用のスリーブやパイプを用いることで、機械の下や狭い隙間、物陰など様々な場所の検査に対応可能。

全方向360°簡単アングル操作

見たい場所をとらえる:先端可動360°
指を離してカメラの角度を保持:作業者の負担を軽減

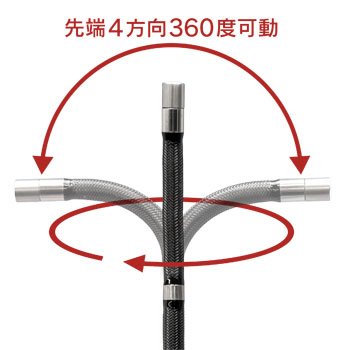

先端4方向360度可動

正確な曲げを実現!
直感的でしなやかな湾曲は、「L字配管といった金型」が曲がって見えない検査を行うために欠かせない機能です。
HJ-ADVは独自に開発された長距離伝送技術で精密な動きを実現。俊敏な指元の動きも、先端まで正確に伝えます。今まで困難に感じていた複雑に入り組んだ対象物の検査も、HJ-ADVなら細やかな湾曲操作で思い通りに可動します。
※可動域は先端径・有効長によって変わります

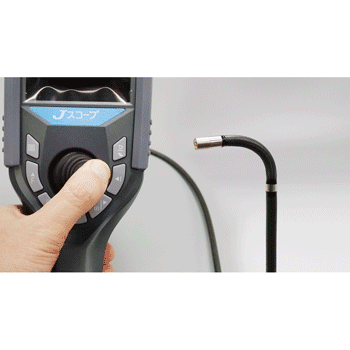

軽快で自由なジョイスティック操作

カメラ操作を思い通りに。

ジョイスティックは、指を軽くあてるだけで俊敏に動き、 自然な感覚で操作できます。

見たい場所へカメラを瞬時に向けられ、作業の高速化・効率アップに繋げます。

ジョイスティック

先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。

現場での複雑に入り組んだ湾曲操作も意のままに操れます。

ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えています。

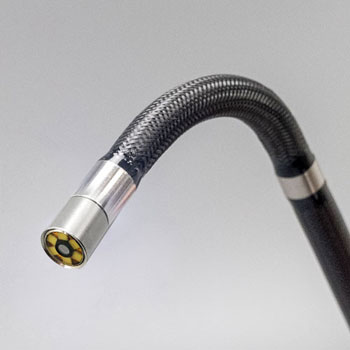

タングステン採用で挿入性・耐久性が向上

  • 挿入性と耐久性を大幅に向上。
  • カメラケーブル先端部
    細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長が先端の曲がり、通過性を強力にアシストします。

デジタルズーム表示

モニター上でのズーム表示が可能です。※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認

操作ボタン


携帯性に優れたコンパクトボディ

  • 多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンド。器具への固定やハンズフリーでの使用にも役立ちます。

繰り返し使えるバッテリー

  • バッテリーで連続4時間の使用が可能。電源のある現場では付属のACアダプタでの使用も可能です。


PCへのデータ出力、TVモニターへ映像出力が可能

本体のSDカードやUSB端子、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

本体部入出力端子本体部各部名称

HDMIケーブル接続で外部モニターに映像を映す

HDMIケーブル接続で外部モニターに映像を映す

データをPCで閲覧・編集する

データをPCで閲覧・編集する

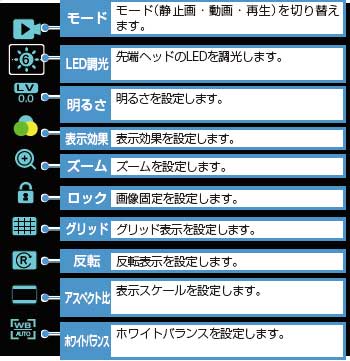

Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UVの機能

Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UVの機能

静止画撮影
動画撮影
再生
LED調光(6段階)
明るさ調節(4段階)
ズーム(4段階)
回転
白黒反転表示
ロック(画面固定)
グリッド表示
アスペクト比
ホワイトバランス

Jスコープ 先端可動式UV内視鏡 紫外線検査 365nm対応 HJ-ADV-UVの仕様

本体

IP規格 本体: IP54 ケーブル: IP67
ディスプレイ 3.5インチLCDモニター
画面解像度 640×480 ピクセル
カメラ焦点深度 3 mm~ 50 mm
視野角 120 °
電源
18650リチウムイオン電池×1
USBケーブル経由の給電
連続駆動時間 約4時間
メモリ SDカード(16G、最大32G ) ※SDHC/SDXCに対応
インターフェース

SDカードスロット
HDMIケーブル端子
USBケーブル端子
ヘッドフォンジャック

静止画記録形式 JPEG (400×400ピクセル)
動画記録形式 MOV (400×400ピクセル)
動画フレームレート
30 fps
言語

英語、簡体字中国語、繫体字中国語、ドイツ語、スペイン語、
ポルトガル語、フランス語、ロシア語、日本語、韓国語

使用環境温湿度

本体:0 °C ~ 50 °C  ケーブル:0 °C ~ 50 °C
90 %RH(結露なきこと)

保管環境温度 0 °C ~ 40 °C
サイズ

本体
高さ315 mm ×幅111 mm ×厚さ173 mm

重量 675 kg

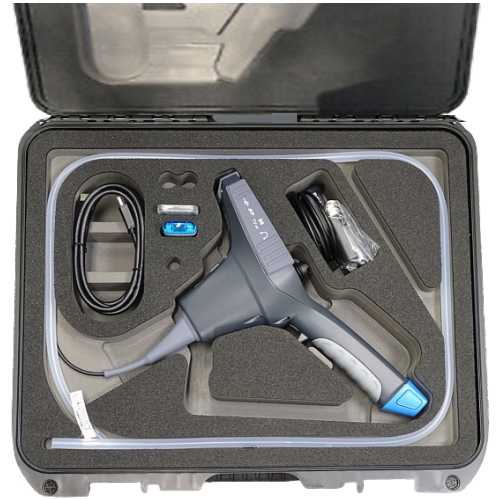

付属品

リチウムイオン電池(×1、装着済み)
充電器
USBケーブル
HDMIケーブル
ACアダプタ-
SDカード
SDカードリーダー
クリーニングクロス
固定バンド
取扱説明書
キャリングケース

カメラケーブル

直径(φmm) 4.0
先端稼働方向 全方向
長さ(m) 1 2 3
光源 超高輝度UV灯 1灯
照度 UV:35mW, 365nm
先端可動域 170±10° 150±10° 120±10°
カメラ解像度(ピクセル) 640×480
測定方位 前方
カメラ焦点深度 3mm~50mm
視野角 120°
材質 タングステン
防塵防水 IP67(ケーブル先端部)
耐油(防滴) マシンオイル、ブレーキオイル(DOT 4)、トランスミッションオイル

※ケーブルはお客様にて交換可能です。(付属説明書参照)
 【交換可能な組合わせ】
 [φ6.0mm / φ4.0mm]・・・相互に交換可。
 [φ2.8mm / φ2.2mm / φ1.7mm / φ4.0mm UV]・・・相互に交換可。
