先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向 Jスコープ

クリックすると縮小します

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向  Jスコープ

画像をクリックすると拡大します

2方向先端可動式工業用内視鏡HJ-ADV φ2.2mmがおすすめ。
最新ジョイスティックで軽快動作が可能。
耐摩耗性のタングステンメッシュ採用のケーブル。
従来品では挿入出来なかった入り組んだ構造物内部や、細管にも対応可能です。
オールインワンの携帯性にすぐれた一体構造
■ 3.5インチLCDモニター
■ 画像・動画ファイルをSDカードに記録
■ HDMI出力で外部モニターでの確認が可能
■ デジタルズーム・反転・固定表示・白黒反転機能
■ 明るさ・アスペクト比・ホワイトバランスの調整が可能

ご予約で、デモ・オンライン紹介可能です!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード PY-MA-2F2210
即納
本体保証つき
先端可動式工業用内視鏡HJ-ADV φ2.2mm2方向 タングステン長さ1m【Jスコープ】
税別 760,000円
(税込 836,000円)
商品コード PY-MP-STD-01
即納
オプション品
マグネット付スタンドADV-STD (工業用内視鏡HJ-ADVシリーズ用)Jスコープ ※マグネットスタンド(底面磁石:45mmx110mm)でハンズフリーで両手が自由になります。
税別 41,000円
(税込 45,100円)
商品コード P-GXA-HT39
即納
オプション品
ホールディングチューブ GXA-HT39 (φ1.7-4.0mm対応) ※長さを2段階調節。最小540mm / 最大990mm
税別 22,800円
(税込 25,080円)

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向 Jスコープの特長

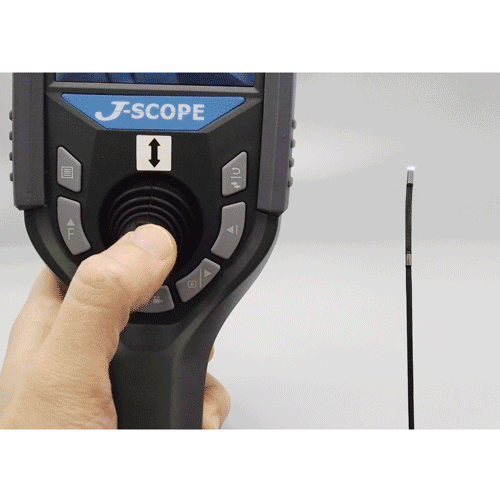

軽快で自由なジョイスティック操作

軽快で自由なジョイスティック操作

カメラ操作を思い通りに
ジョイスティックは、指を軽くあてるだけで俊敏に動き、自然な感覚で操作できます。
見たい場所へカメラを瞬時に向けられ、作業の高速化・効率アップに繋げます。
先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。
現場での複雑に入り組んだ湾曲操作も意のままに操れます。
ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えています。

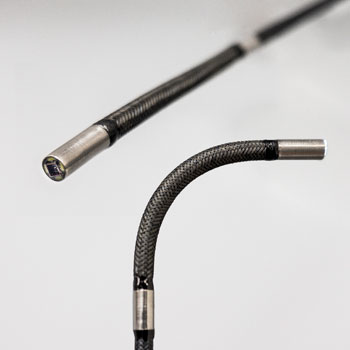

タングステン採用で挿入性・耐久性が向上

カメラケーブル先端部

挿入性と耐久性を大幅に向上。
細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長が先端の曲がり、通過性を強力にアシストします。


デジタルズーム表示

モニター上でのズーム表示が可能です。※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認

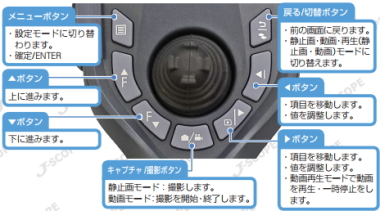

操作ボタン

  • 携帯性に優れたコンパクトボディ

  • 多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンド。器具への固定やハンズフリーでの使用にも役立ちます。

    繰り返し使えるバッテリー

  • バッテリーで連続4時間の使用が可能。電源のある現場では付属のACアダプタでの使用も可能です。


PCへのデータ出力、TVモニターへ映像出力が可能

本体のSDカードやUSB端子、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

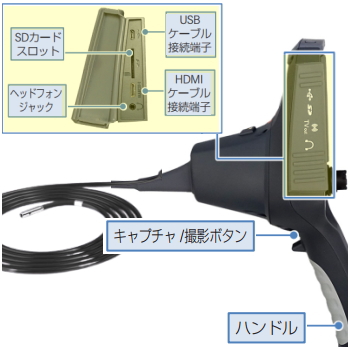

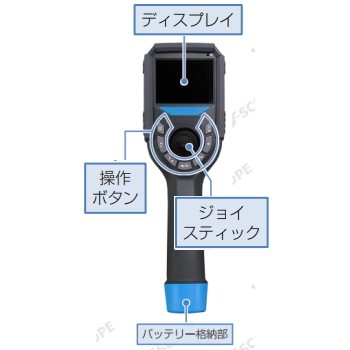

本体部入出力端子本体部各部名称

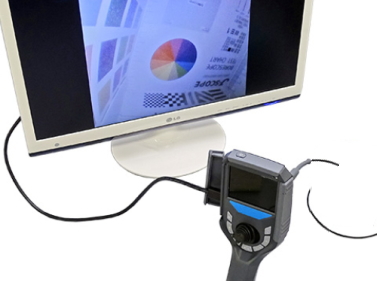

HDMIケーブル接続で外部モニターに映像を映す

HDMIケーブル接続で外部モニターに映像を映す

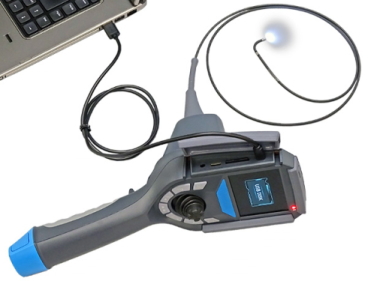

データをPCで閲覧・編集する

データをPCで閲覧・編集する

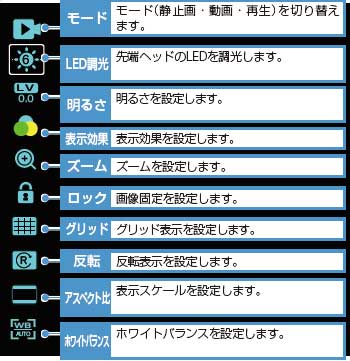

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向 Jスコープの機能

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向  Jスコープの機能

静止画撮影
動画撮影
再生
LED調光(6段階)
明るさ調節(4段階)
ズーム(4段階)
回転
白黒反転表示
ロック(画面固定)
グリッド表示
アスペクト比
ホワイトバランス

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向 Jスコープの仕様

本体

IP規格 本体: IP54 ケーブル: IP67
ディスプレイ 3.5インチLCDモニター
画面解像度 640×480 ピクセル
電源
18650リチウムイオン電池×1
USBケーブル経由の給電
連続駆動時間 約4時間
メモリ SDカード(16G、最大32G )
インターフェース

SDカードスロット
HDMIケーブル端子
USBケーブル端子
ヘッドフォンジャック

静止画記録形式 JPEG (400×400ピクセル)
動画記録形式 MOV (400×400ピクセル)
動画フレームレート
30 ftp
言語

英語、簡体字中国語、繫体字中国語、ドイツ語、スペイン語、
ポルトガル語、フランス語、ロシア語、日本語、韓国語

使用環境温湿度

本体:0 °C ~ 50 °C  ケーブル:0 °C ~ 50 °C
90 %RH(結露なきこと)

保管環境温度 0 °C ~ 40 °C
サイズ

本体 高さ315 mm ×幅111 mm ×厚さ173mm

重量 約675g
付属品

リチウムイオン電池(×1)
充電器
USBケーブル
HDMIケーブル
ACアダプタ-
SDカード
SDカードリーダー
クリーニングクロス
固定バンド
取扱い説明書
キャリングケース

カメラケーブル

直径(φmm) 2.2
先端稼働方向 2方向
長さ(m) 1
LED灯 超高輝度白色LED4灯
照度 3500 Lux
先端可動域 150±10°
カメラ解像度(ピクセル) 400×400
測定方位 前方
カメラ焦点深度 3mm~50mm
視野角 120°
材質 タングステン
防塵防水 IP67(ケーブル先端部)
耐油(防滴) マシンオイル、ブレーキオイル(DOT 4)、トランスミッションオイル

※ケーブルはお客様にて交換可能です。(付属説明書参照)
 【交換可能な組合わせ】
 [φ6.0mm]・・・同タイプでのみ交換可。
 [φ2.8mm / φ2.2mm / φ4.0mm UV]・・・相互に交換可。

先端可動式工業用内視鏡HJ-ADV φ2.2mm 2方向 Jスコープの用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
