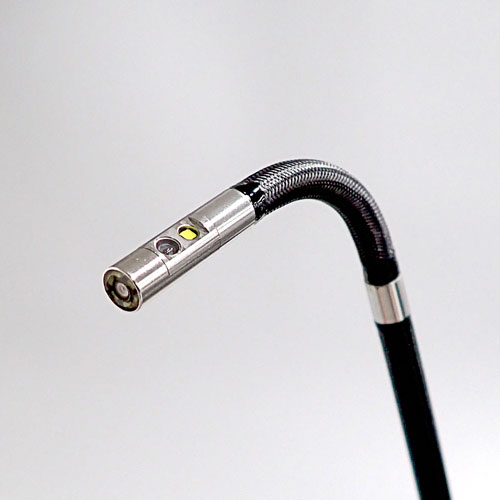

360°先端可動式工業用内視鏡 φ6.0mmデュアル HJ-ADV【Jスコープ】

クリックすると縮小します

360°先端可動式工業用内視鏡 φ6.0mmデュアル HJ-ADV【Jスコープ】

画像をクリックすると拡大します

【業界初】全方向先端可動式でありながら直視・側視の切替式2カメラ搭載
■カメラケーブル直径:6.0mm
■カメラケーブル長さ:1m・2m・3m・5m・8m・10m
■最新ジョイスティックでヘッド動作が360°自由自在
■直視/側視切替可能
■耐摩耗性タングステンブレードで挿入性・耐久性UP
■視野角:前方/100° 側方/90°で広範囲検査が可能
■従来品では挿入出来なかった入り組んだ構造物内部や、細管にも対応可能
■オールインワンの携帯性にすぐれた一体構造
■3.5インチLCDモニター
■画像・動画ファイルをSDカードに記録
■HDMI出力で外部モニターでの確認が可能
■デジタルズーム・反転・固定表示・白黒反転・画面表示機能
■本体1年保証
別売り固定スタンドでより便利になります。

ご予約で、デモ・オンライン紹介可能です!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード PY-MB-4D6010
即納
本体保証つき
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ1m【Jスコープ】
税別 360,000円
(税込 396,000円)
商品コード PY-MB-4D6020
即納
本体保証つき
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ2m【Jスコープ】
税別 390,000円
(税込 429,000円)
商品コード PY-MB-4D6030
即納
本体保証つき
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ3m【Jスコープ】
税別 450,000円
(税込 495,000円)
商品コード PY-MB-4D6050
本体保証つき
納期を確認下さい
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ5m【Jスコープ】
税別 638,000円
(税込 701,800円)
商品コード PY-MB-4D6080
本体保証つき
納期を確認下さい
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ8m【Jスコープ】
税別 880,000円
(税込 968,000円)
商品コード PY-MB-4D6100
本体保証つき
納期を確認下さい
360°先端可動式工業用内視鏡HJ-ADV Φ6.0mmデュアル タングステン長さ10m【Jスコープ】
税別 1,190,000円
(税込 1,309,000円)
商品コード PY-MP-STD-01
即納
オプション品
マグネット付スタンドADV-STD (工業用内視鏡HJ-ADVシリーズ用)Jスコープ ※マグネットスタンド(底面磁石:45mmx110mm)でハンズフリーで両手が自由になります。
税別 41,000円
(税込 45,100円)
商品コード P-GXA-HT60
即納
オプション品
ホールディングチューブ GXA-HT60 (φ4.5-6.0mm対応) ※長さを2段階調節。最小540mm / 最大990mm
税別 22,800円
(税込 25,080円)

国内メーカー品との製品比較

製品 Jスコープ先端可動式工業用内視鏡
HJ-ADVシリーズ φ6.0mm デュアル
他社の先端可動式工業用内視鏡
φ6.9mm VJ-ADV
ケーブル材質 タングステン採用で頑丈 メタルブレード
カメラの焦点深度 前方:10 mm~ 100 mm
側方:5 mm~ 50 mm
20mm~∞
湾曲角度 100°, 120° 90°以上
視野角 前方:100°
側方:90°
72°
映像出力 HDMI出力で外部モニタで確認可能 RCAビデオ出力
連続稼働時間 約4時間 約1.5時間
保存 SDカード 最大32GB microSDカード 最大2GB

特長

全方向360°簡単アングル操作 デュアルカメラで直視/側視を切替

見たい場所をとらえる:先端可動360°
指を離してカメラの角度を保持:作業者の負担を軽減

先端4方向360度可動

正確な曲げを実現!
直感的でしなやかな湾曲は、「L字配管といった金型」が曲がって見えない検査を行うために欠かせない機能です。
HJ-ADVは独自に開発された長距離伝送技術で精密な動きを実現。俊敏な指元の動きも、先端まで正確に伝えます。今まで困難に感じていた複雑に入り組んだ対象物の検査も、HJ-ADVなら細やかな湾曲操作で思い通りに可動します。
※可動域は先端径・有効長によって変わります

軽快で自由なジョイスティック操作

カメラ操作を思い通りに。

ジョイスティックは、指を軽くあてるだけで俊敏に動き、 自然な感覚で操作できます。

見たい場所へカメラを瞬時に向けられ、作業の高速化・効率アップに繋げます。

ジョイスティック

先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。

現場での複雑に入り組んだ湾曲操作も意のままに操れます。

ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えています。


タングステン採用で挿入性・耐久性が向上

  • 挿入性と耐久性を大幅に向上。
  • カメラケーブル先端部
    細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長が先端の曲がり、通過性を強力にアシストします。

デジタルズーム表示

モニター上でのズーム表示が可能です。※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認

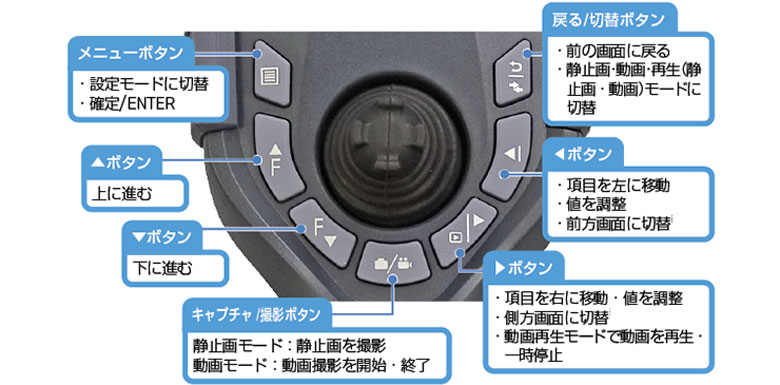

操作ボタン


携帯性に優れたコンパクトボディ

  • 多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンド。器具への固定やハンズフリーでの使用にも役立ちます。

繰り返し使えるバッテリー

  • バッテリーで連続4時間の使用が可能。電源のある現場では付属のACアダプタでの使用も可能です。


PCへのデータ出力、TVモニターへ映像出力が可能

本体のSDカードやUSB端子、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

本体部入出力端子本体部各部名称

HDMIケーブル接続で外部モニターに映像を映す

HDMIケーブル接続で外部モニターに映像を映す

データをPCで閲覧・編集する

データをPCで閲覧・編集する

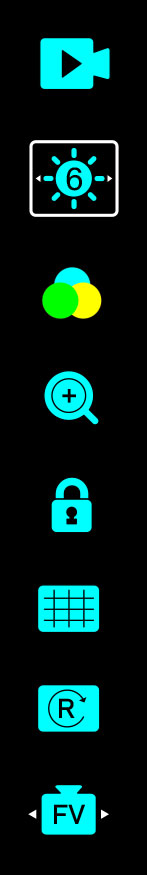

機能

モード 静止画・動画・再生の切り替え 360°先端可動式内視鏡 φ6.0mm HJ-ADVの機能
LED調光 先端のヘッドカメラの(6段階)LEDを調光
明るさ設定 -
ズーム 2倍・3倍・4倍
ロック 画像固定
グリッド グリッド表示 縦6:横8、縦12:横16
反転 反転表示:上下反転
画面表示 前方(FV)/側方(SV)の切替

仕様

本体

IP規格 本体: IP54 ケーブル: IP67
ディスプレイ 3.5インチLCDモニター
画面解像度 640×480 ピクセル
電源
18650リチウムイオン電池×1
USBケーブル経由の給電
連続駆動時間 約4時間
メモリ SDカード(16G、最大32G )
インターフェース SDカードスロット、HDMIケーブル端子、USBケーブル端子、ヘッドフォンジャック
静止画記録形式 JPEG(640×480 ピクセル)
動画記録形式 MOV(640×480 ピクセル)
動画フレームレート
30 ftp
言語 英語、簡体字中国語、繫体字中国語、ドイツ語、スペイン語、ポルトガル語、フランス語、ロシア語、日本語、韓国語
使用環境温湿度 本体:0 °C ~ 50 °C  ケーブル:0 °C ~ 50 °C
90 %RH(結露なきこと)
保管環境温度 0 °C ~ 40 °C
サイズ 本体 高さ315 mm ×幅111 mm ×厚さ173mm
重量 約675g
付属品 リチウムイオン電池(×1)
充電器
USBケーブル
HDMIケーブル
ACアダプタ-
SDカード
SDカードリーダー
クリーニングクロス
固定バンド
取扱い説明書
キャリングケース

カメラケーブル

直径(φmm) 6.0mm デュアル
先端稼働方向 全方向
長さ(m) 1 2 3 5 8 10
LED灯 超高輝度白色LED6灯
照度(Lux) 前方:5000、側方:10000
先端可動域 170±10° 150±10° 120±10° 100±10° 80±10°
カメラ解像度
(ピクセル)
前方/側方:640×480
測定方位 前方+側方
カメラ焦点深度 前方:10 mm~ 100 mm、側方:5 mm~ 50 mm
視野角 前方:100 °、側方:90 °
材質 タングステン
防塵防水 IP67(ケーブル先端部)
耐油(防滴) マシンオイル、ブレーキオイル(DOT 4)、トランスミッションオイル

※ケーブルはお客様にて交換可能です。(付属説明書参照)
 【交換可能な組合わせ】
 [φ6.0mm / φ6.0mmデュアル / φ4.0mm]・・・相互に交換可。
 [φ2.8mm / φ2.2mm / φ1.7mm / φ4.0mm UV]・・・相互に交換可。

用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
