A&D シングルポイントロードセル LCB03シリーズ
クリックすると縮小します
画像をクリックすると拡大します
高性能小型ロードセル。
小型・軽量であるため省スペースに設置可能。
システム組み込みや台はかりの製作が簡単にでき、コスト軽減を促進します。
■定格容量：30N～600N
■引張・圧縮の両用
■台はかりタイプ
■高性能
■防湿処理済み
■小型・軽量タイプ
■四隅調整済み
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LCB03-01
A&D シングルポイントロードセル LCB03-K003M
|
30N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-02
A&D シングルポイントロードセル LCB03-K006M
|
60N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-03
A&D シングルポイントロードセル LCB03-K010M
|
100N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-04
A&D シングルポイントロードセル LCB03-K015M
|
150N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-05
A&D シングルポイントロードセル LCB03-K020M
|
200N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-06
A&D シングルポイントロードセル LCB03-K025L
|
250N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-07
A&D シングルポイントロードセル LCB03-K030L
|
300N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-08
A&D シングルポイントロードセル LCB03-K035L
|
350N |
税別 12,000円 （税込 13,200円） |
|
商品コード HL-AD-LCB03-09
A&D シングルポイントロードセル LCB03-K060L
|
600N |
税別 12,000円 （税込 13,200円） |
主な活用例
- ・台はかり
- ・チェックスケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LCB03-K003M | 30N （3.059kg） | 0.34mm | 142.5Hz | 1.061N・m |
| LCB03-K006M | 60N （6.118kg） | 215Hz | 2.121N・m | |
| LCB03-K010M | 100N （10.20kg） | 285Hz | 3.606N・m | |
| LCB03-K015M | 150N （15.30kg） | 337Hz | 5.303N・m | |
| LCB03-K020M | 200N （20.39kg） | 387.5Hz | 7.106N・m | |
| LCB03-K025L | 250N （25.49kg） | 0.24mm | 397Hz | 8.910N・m |
| LCB03-K030L | 300N （30.59kg） | 445Hz | 10.61N・m | |
| LCB03-K035L | 350N （35.69kg） | 452.5Hz | 12.41N・m | |
| LCB03-K060L | 600N （61.18kg） | 570Hz | 21.21N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 2mV/V±10% |
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.02% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±5% of R.O. |
| 入力端子間抵抗 | 420Ω±30Ω |
| 出力端子間抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 2,000MΩ以上/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.023% of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | φ3.5／0.4m |
| 積面サイズ | 300×300mm |
| 材質 | アルミ |
| 防塵・防水 | IP54 |
| 質量 | 0.23kg：LCB03-K003M～K020M |
| 0.3kg：LCB03-K025L～K060L |

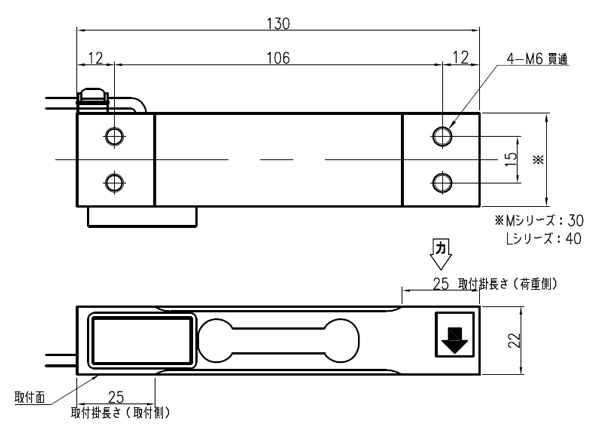

外形寸法図
