A&D シングルポイントロードセル LC4103シリーズ
クリックすると縮小します
画像をクリックすると拡大します
小型・軽量、小～中秤量の計量に最適。
中型(400×600mm)の積面が可能。
引張・圧縮の両用。ゼロ、スパンとも、温度補償付き。
■定格容量：600N～1.5kN
■引張・圧縮の両用
■台はかりタイプ
■小型・軽量タイプ
■四隅調整済み
■温度補償付き
※弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能(計量システム校正)。
営業担当が、商品の説明に伺うことも可能です。（地域限定）
※特注対応可能です
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 定格容量 | 価格 |
|---|---|---|
|
商品コード HL-AD-LC410301
A&D シングルポイントロードセル LC4103-K060
|
600N |
税別 27,000円 （税込 29,700円） |
|
商品コード HL-AD-LC410302
A&D シングルポイントロードセル LC4103-K100
|
1kN |
税別 27,000円 （税込 29,700円） |
|
商品コード HL-AD-LC410303
A&D シングルポイントロードセル LC4103-K150
|
1.5kN |
税別 27,000円 （税込 29,700円） |

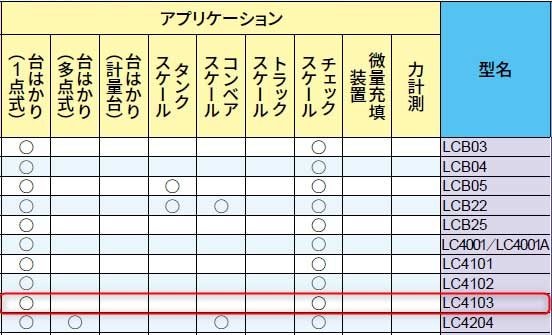

主な活用例
- ・台はかり
- ・チェックスケール
仕様
モデル別定格容量および仕様
| 型名 | 定格容量 | たわみ量 | 固有振動数 | 許容モーメント |
|---|---|---|---|---|
| LC4103-K060 | 600N(61.18kg) | 0.21mm | 385Hz | 36.06N・m |
| LC4103-K100 | 1kN(102.0kg) | 0.21mm | 480Hz | 60.21N・m |
| LC4103-K150 | 1.5kN(153.0kg) | 0.21mm | 550Hz | 90.14N・m |
共通仕様
| 項目 | 仕様 |
|---|---|
| 定格出力 | 1.0197mV/V+15％-0％ |
| 許容過負荷 | 300％ of R.C. |
| 限界過負荷 | 400% of R.C. |
| 総合誤差 | 0.015％ of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | 20±5％ of R.O. |
| 入力端子間抵抗 | 約400Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 500MΩ以上/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.04％ of R.O./10℃ |
| 出力の温度影響 | 0.014% of Load/10℃ Typ. |
| ケーブル太さ／長さ | Φ6／2m |
| 積面サイズ | 400×600mm |
| 材質 | アルミ |
| 防塵・防水 | IP54 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 1.2kg |

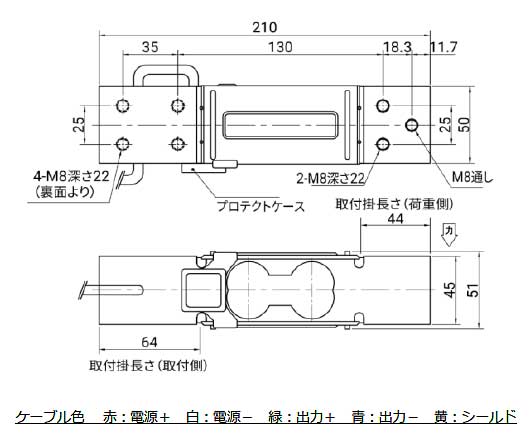

外形寸法図
